1. Montare la base sul corpo principale ssandola
con le 4 viti in dotazione come mostrato nella
gura a lato.
2. Svitare la ghiera di ssaggio della griglia
posteriore (11) dall’albero motore (5) ruotandola
in senso antiorario.
3. Inserire la griglia posteriore (12) sull’albero
motore (5) in modo che la maniglia posta sul
retro di essa sia rivolta verso l’alto e che i due pin
di incastro (A-B) si inseriscano sui fori verticali
della griglia posteriore. Avvitare la ghiera di
ssaggio (11) ruotandola in senso orario.
4. Inserire la ventola (10) sull’albero motore (5) e ssarla ruotando in
senso antiorario l’apposita ghiera di ssaggio (9).
5.Allentare la vite di sicurezza (7) dell’anello di chiusura (14) e posizionarlo
sulla griglia posteriore.
6. Posizionare la griglia anteriore (8) su quella posteriore (12) in modo
che il logo sulla borchia centrale sia in posizione orizzontale parallela al
pavimento e in modo che l’anello la agganci.
7.Trovata la giusta posizione stringere la vite di sicurezza (7)

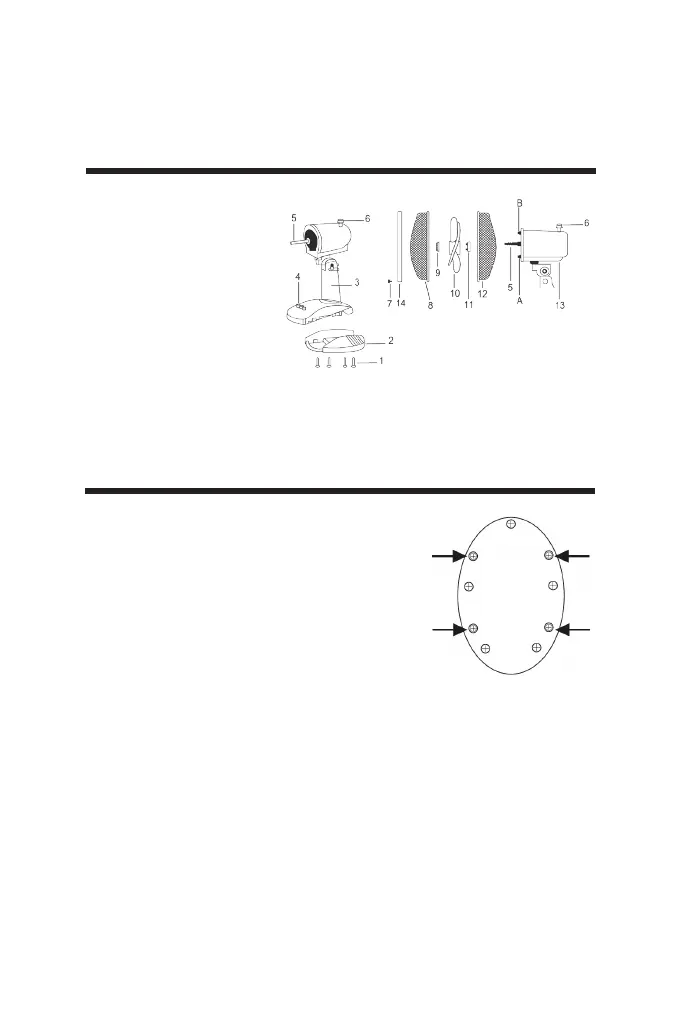

Informazioni tecniche
1. Viti (4 pcs.)
2. Base
3. Corpo principale
4. Pannello comandi
5. Albero motore
6. Manopola oscillazione
7. Vite di sicurezza
8. Griglia anteriore
9. Ghiera di ssaggio
ventola
10. Ventola
11. Ghiera di ssaggio
griglia posteriore
12. Griglia posteriore
13. Corpo motore
14. Anello di chiusura
A-B. Pin di incastro della griglia posteriore
