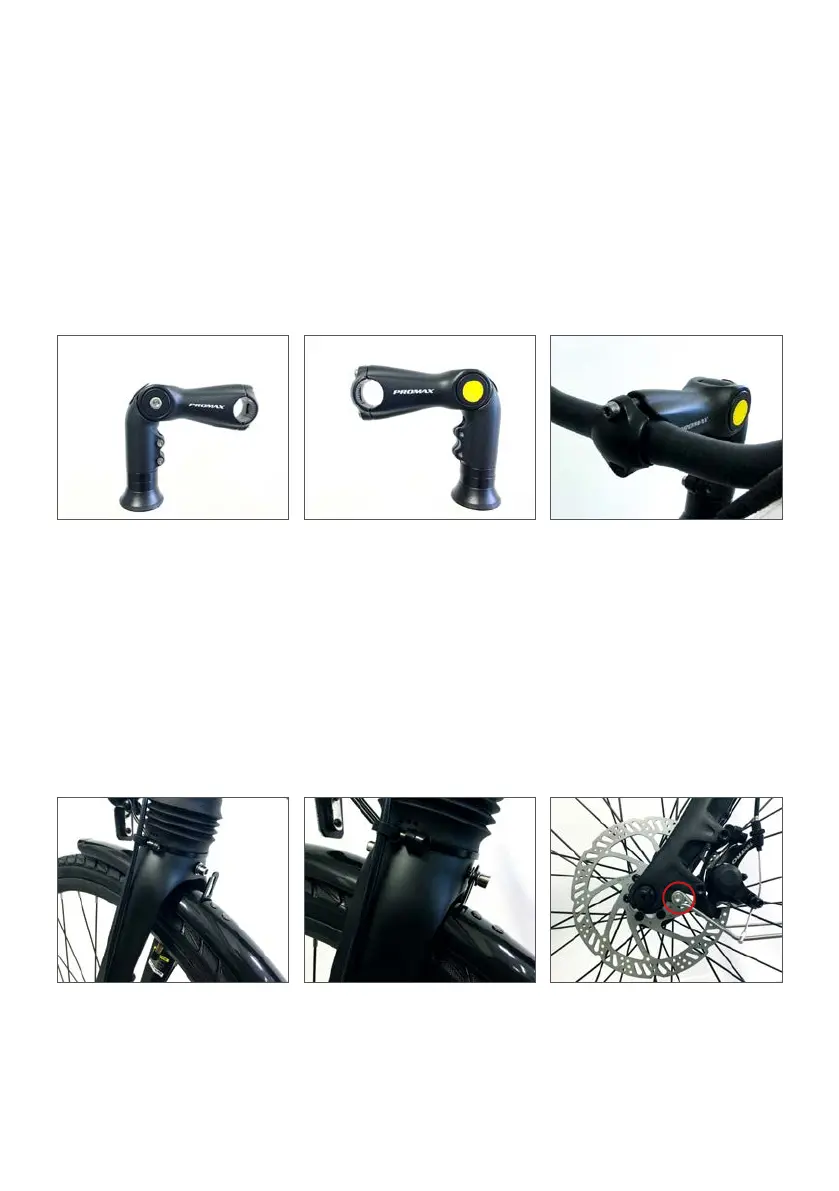

4. Retirar el tornillo posicionado en la parte posterior de la horquilla anterior.
Insertar el guardabarros anterior haciéndolo pasar entre la horquilla y la rueda delantera,
fijándolo a la horquilla mediante la relativa abrazadera utilizando el tornillo desmontado
anteriormente.
Fijar los soportes laterales del guardabarros delantero a los correspondientes vástagos
de la horquilla delantera retirando y apretando después el tornillo presente en estos (lado
derecho y lado izquierdo).
3. Aflojar los 2 tornillos ubicados en la columna del manillar para permitir la rotación de
la pipa del manillar en 180°. Alinear la pipa con la rueda delantera y apretar los tornillos
aflojados anteriormente.
Retirar la placa presente en el extremo de la pipa del manillar (enganche del manillar)
extrayendo los 2 tornillos de fijación e insertar el manillar en el alojamiento correspondiente.
Posicionar la placa del enganche del manillar anteriormente desmontada en su
posición original y apretar ligeramente los 2 tornillos de fijación para regular el correcto
posicionamiento del manillar.
Finalizar la operación apretando los tornillos.
1
1
2
2
3
3
