75
V 12/20

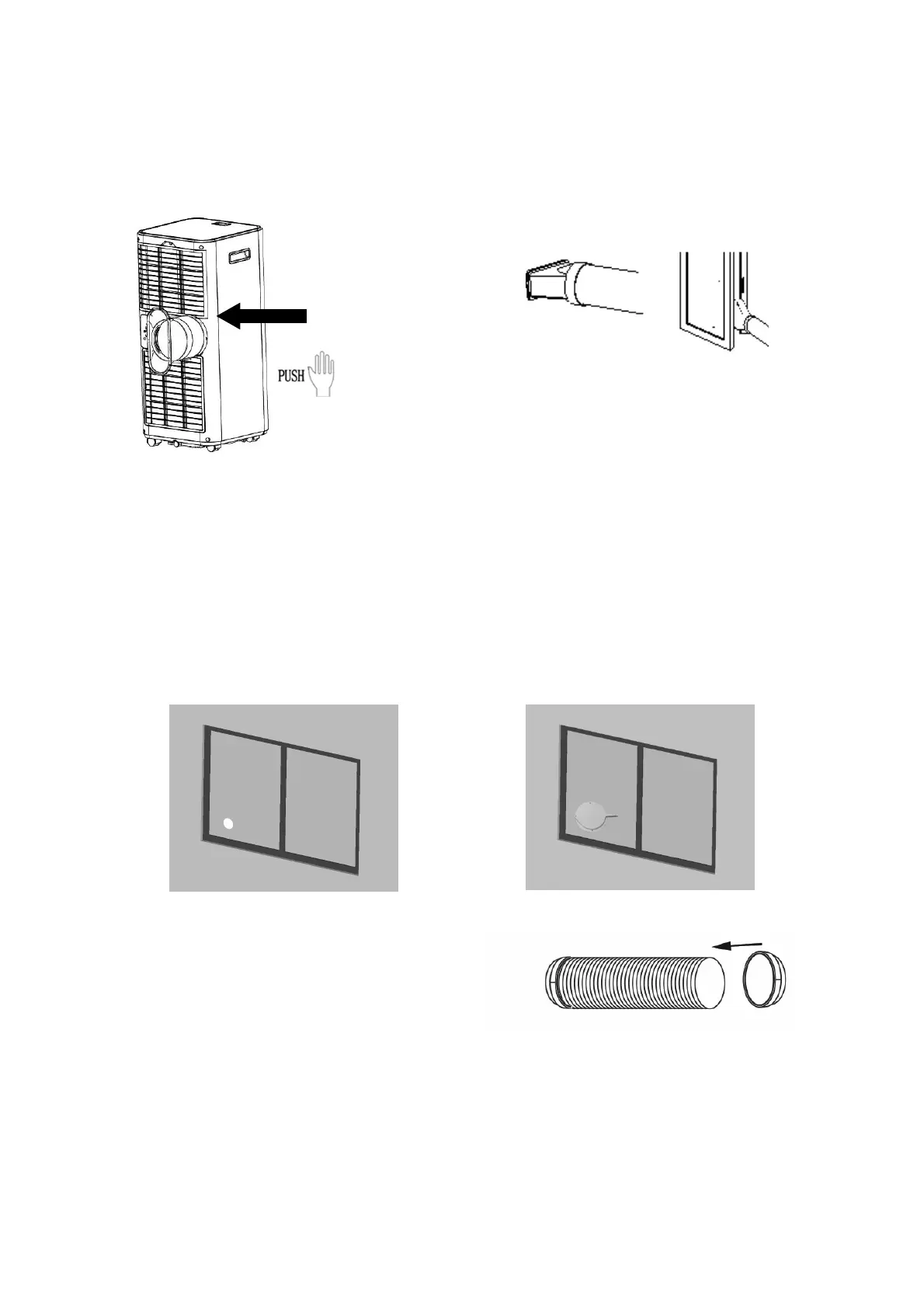

USO CON EMPALME TERMINAL PARA VENTANA
1. Extender el tubo flexible lo necesario para llegar al
exterior (máx. 1,5 m) y engancharlo en la pared
posterior del climatizador.
2. Abrir la ventana y bloquear uno de los batientes
con el tirador.
Apoyar el empalme terminal en el batiente fijo y
acercar el otro batiente de la ventana.
3. Abrir la ventana y bloquear uno de los batientes con
el tirador.
Apoyar el empalme terminal en el batiente fijo y acercar
el otro batiente de la ventana.
USO CON KIT OJO DE BUEY
1. Para hacer el orificio en el vidrio, es aconsejable
llevar también el accesorio del kit de ojo de buey
de esmaltado.
2. Poner el ojo de buey en la ventana.
3. Colocar el empalme circular para kit ojo de buey
en el tubo flexible retráctil e colocar el tubo flexible
retráctil con empalme circular en el ojo de buey sin
el tapón.
4. Colocar el empalme circular en el tubo flexible.
