3
IT
installazione
AVVERTENZE
PRIMA DELL’INSTALLAZIONE
La scheda è progettata per l’installazione a
parete. Verifi care che durante il trasposto
e la movimentazione tutti i componenti del
modulo siano rimasti integri e non abbiano
subito danneggiamenti dovuti a urti.
In caso di danneggiamenti evidenti sul pro-
dotto non procedere con l’installazione.
ATTENZIONE
Non danneggiare, nel forare la parete,
cavi elettrici o tubazioni preesistenti.
INSTALLAZIONE A PARETE
Dopo aver individuato una parete idonea,
praticare un foro nella parete e posiziona-
re uno dei tre tasselli in dotazione, aven-
do cura di non danneggiare cavi elettrici
o tubazioni preesistenti e procedere come
segue:
- agganciare la centralina alla vite pre-
cedentemente posizionata sulla parete
(fi g.1)
- togliere il coperchio della centralina svi-
tando le quattro viti frontali (fi g. 2).
- togliere delicatamente i due connettori
all’estremità della morsettiera (fi g. 3).
- prendere i riferimenti per la posizione dei
due tasselli (fi g. 4), forare il muro e posi-
zionare i tasselli.
- agganciare la centralina al muro ed inse-
rire le due viti di fi ssaggio (fi g. 5), prima di
serrare verifi care che l’intera centralina
sia perfettamente appoggiata al muro e
in bolla, sia in orizzontale che in vertica-
le. In caso contrario effettuare gli aggiu-
stamenti necessari operando sulla vite di
fi ssaggio.
- riposizionare i due connettori nelle pro-
prie sedi
- chiudere il coperchio della centralina fi s-
sandolo con le quattro viti frontali.

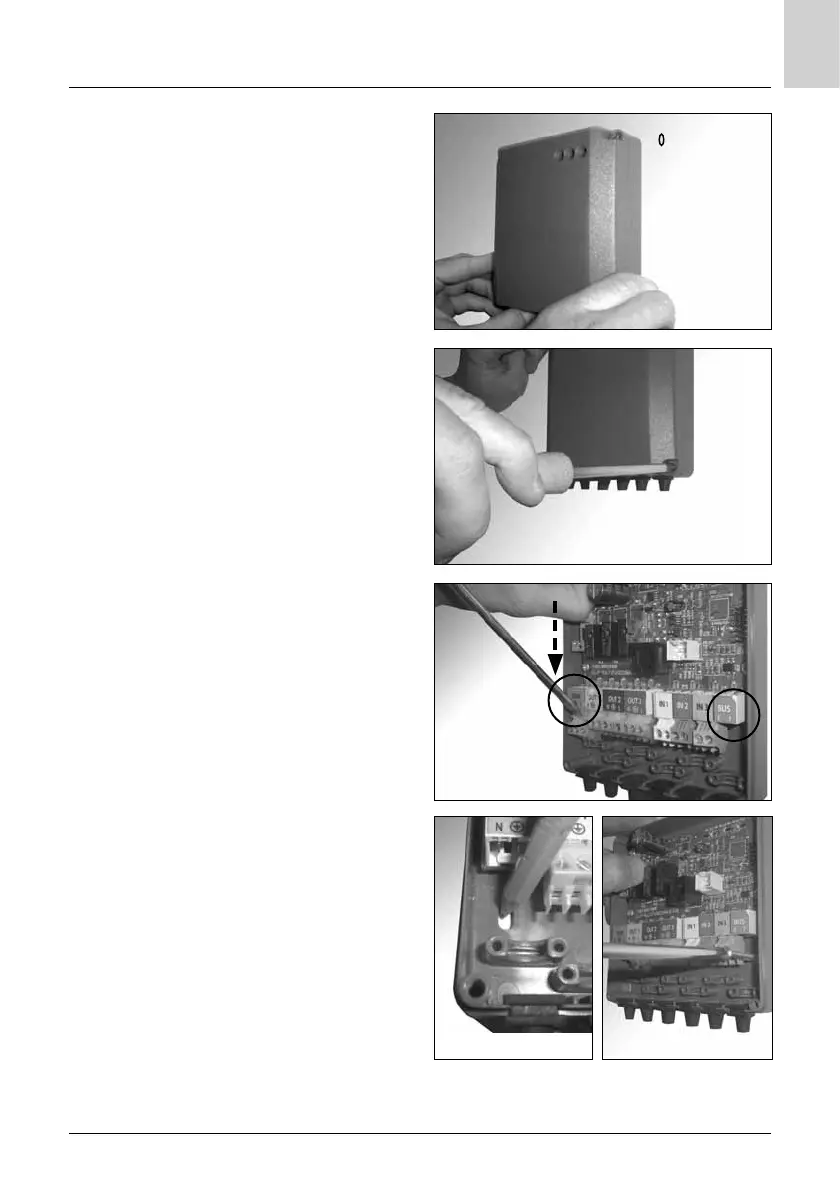

Fig. 1
Fig. 2
Fig. 3
Fig. 4 Fig. 5
