F
27

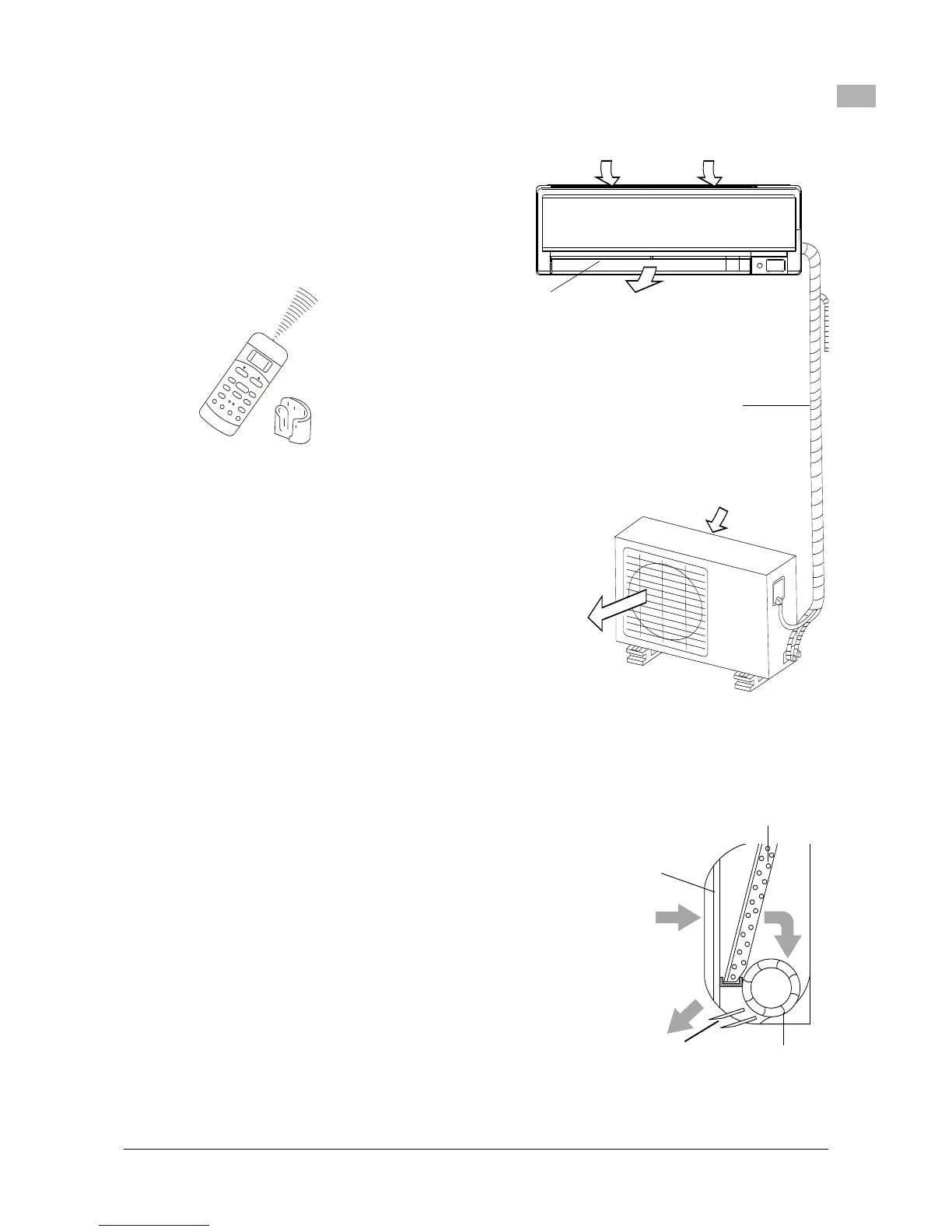

MODELE MURAL
Le climatiseur se compose de deux unités reliées
entre elles par des tuyaux en cuivre (dûment iso-
lés) et par un câble électrique d'alimentation.
L'Unité Interne doit être installée sur un mur de la
pièce devant être climatisée.
L'Unité Externe peut être installée au sol ou au
mur, sur des pattes de fixation adéquates.
grille
d’entrée
de l’air
ailettes
"FLAP"
sortie de l’air
sortie
de l’air
Entrée
de l’air
Tuyauteries
et câbles
électriques
UNITE INTERNE
UNITE EXTERNE
télécommande
REMARQUES :
-
Pour que le climatiseur soit performant il faut
faire attention à son dimensionnement. (risque
de mauvais rendement de l'appareil)
- Ne couvrez jamais avec des objets les grilles
d'entrée et de sortie de l'air. (risque de sur-
chauffe de l'appareil).
- En cas d'arrêt prolongé de l'appareil, débranchez
le câble d'alimentation électrique car l'appareil
est toujours sous tension. (risque de lésions
dues à incendie et émanation de fumée)
FONCTIONNEMENT
Le climatiseur est un appareil spécialement conçu pour créer dans une
pièce des conditions climatiques idéales pour le bien-être des person-
nes.
Il peut refroidir et déshumidifier (chauffer aussi dans les versions avec
pompe à chaleur) l'air de façon tout à fait automatique
L'air, aspiré par le ventilateur, entre par la grille du panneau frontal et
passe ensuite à travers le filtre qui stoppe la poussière. Il est ensuite
acheminé vers les ailettes d'un "échangeur de chaleur" : il s'agit d'un ser-
pentin à ailettes qui refroidit et déshumidifie l'air ou bien le réchauf
fe.
La chaleur provenant de la pièce est évacuée à l’extérieur par l'Unité
Externe.
La direction de sortie de l'air est réglée verticalement par les déflecteurs
manuels (et horizontalement par les flaps automatiques "Louver").
Filtre de l’air
Echangeur de chaleur
Ventilateur
Ailette "Flap"
REMARQUE : En cas de panne de courant, le climatiseur est équi-
pé d'une fonction de redémarrage automatique qui lui permet de
redémarrer en fonction de la dernière sélection effectuée, dès réta-
blissement du courant.
