Fornecimento de gás
• A ligação do aparelho aos tubos ou ao cilindro de gás deve ser
efectuada em conformidade com o estabelecido pelas normas
em vigor, e somente depois de ter se certificado se o aparelho
está regulado para o tipo de gás com o qual será alimentado.
• Este aparelho é predisposto para funcionar com o gás indica-
do na etiqueta situada no plano. No caso do gás fornecido não
corresponder ao para qual o aparelho é predisposto, proceda à
troca dos correspondentes bicos (fornecidos) , para tanto
consulte o parágrafo "Adaptação aos diversos tipos de gás".
• Para um funcionamento seguro, para uma adequada utilização
da energia e maior duração do aparelho, certifique-se que a
pressão de alimentação corresponda aos valores indicados
na tabela 1 "Características dos queimadores e bicos", senão
instale no tubo de entrada um apropriado regulador de pressão
em conformidade com a norma.
• Efectue a ligação de maneira que não provoque solicitações
de nenhum género ao aparelho.

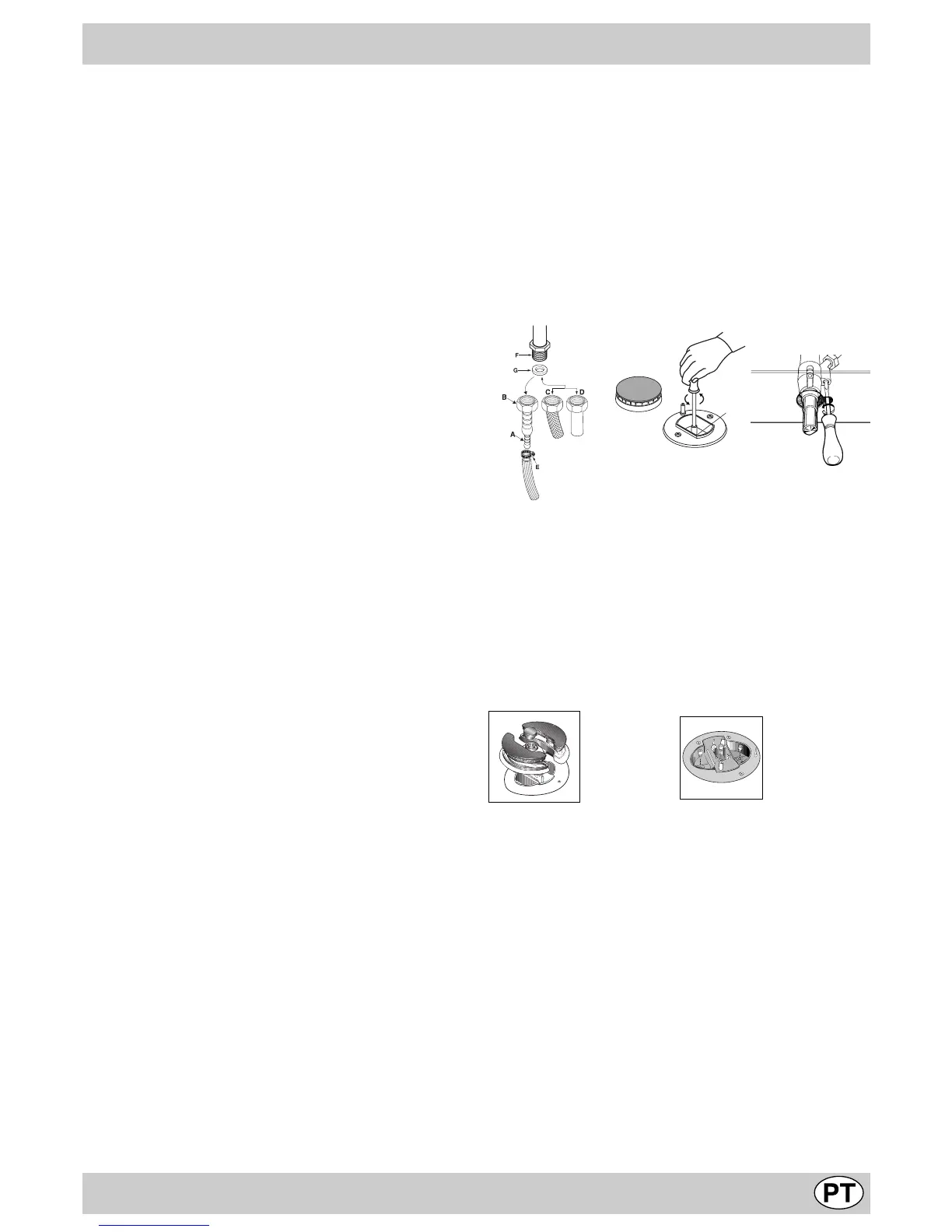

Ligue à união com rosca de ½" G macho cilíndrica "F" (fig. 8)
situada do lato traseiro do aparelho, mediante um tubo rígido de
metal com uniões (fig. 8-D) em conformidade com a norma, ou
um tubo flexível de metal de parede contínua com uniões (fig. 8-
C), em conformidade com a norma, cuja máxima extensão não
deve ultrapassar 2000 mm. Certifique-se que o tubo não possa
entrar em contacto com os componentes móveis capazes de
danificá-lo ou esmagá-lo. Se for utilizado uma mangueira flexível
de borracha, instale o apropriado porta-mangueira para gás
líquido (fig. 8-A) ou para gás natural (fig. 8-B). A guarnição “G”
deve ser utilizada em todos os vários sistemas de conexão Gás.
Prenda as duas pontas do tubo com adequados grampos
braçadeiras "E" nos termos. O tubo flexível deve ser em
conformidade com as normas e específico para o tipo de gás
utilizado.
Além disso:
• deve ser o mais curta possível, com um comprimento máximo
de 1,5 metros;
• não deve haver dobras nem esmagamentos;
• não deve ser colocada em contacto com o painel traseiro do
aparelho nem com componentes que possam chegar a 50°
de temperatura;
• não deve atravessar furos nem vãos dedicados ao escoa-
mento dos gases combustos do forno;
• não deve entrar em contacto com componentes cortantes
nem arestas agudas;
• deve ser fácil de inspeccionar ao longo de todo o próprio
percurso, a fim de controlar o estado de conservação da
mesma;
• deve ser trocada antes da data impressa na própria manguei-
ra.
Importante: Para efectuar a ligação com gás líquido (em
cilindros), interponha entre o cilindro e o tubo, um regulador
de pressão em conformidade com a norma.
Depois de terminar a instalação, certifique-se que a retenção do
circuito do gás seja perfeita, mediante uma solução de água e
sabão (nunca uma chama). Certifique-se que o condutor de gás
natural seja suficiente para alimentar o aparelho quando todos os
queimadores estiverem a funcionar.
Adaptação aos diferentes tipos de gás (Instruções para o
plano)
Para adaptar o plano de cozedura a um tipo de gás diferente ao
para o qual estiver preparado (indicado na etiqueta presa na
parte de cima do plano ou na embalagem), será necessário trocar
os bicos dos queimadores mediante as seguintes operações:
• tire as grades do plano e solte os queimadores do lugar.
• desenrosque os bicos (fig. 9), mediante uma chave de tubo de
7 mm. e troque-os por apropriados ao novo tipo de gás (veja a
tabela 1 "Características dos queimadores e bicos").
Monte outra vez as partes, realizando estas operações na
ordem contrária.
• no final da operação, troque a velha etiqueta de calibragem por
outra corresponda ao novo tipo de gás utilizado, que se
encontram nos Kit dos bicos.
Troca dos bicos do queimador de "dupla chama"
independentes:
• tire as grades e desenfie os queimadores das suas sedes. O
queimador é constituído por duas partes separadas (veja as
Fig. C e Fig. D);
• desenrosque os bicos, para isto utilize uma chave de tubo de
7 mm. O queimador interior tem um bico, o queimador exterior
tem dois (do mesmo tamanho). Troque os bicos por outros
adequados ao novo tipo de gás (veja a tabela 1).
• coloque outra vez no lugar todas as peças, a realizar as
operações acima na ordem contrária à acima.
Fig. C Fig. D
Regulação do ar primário dos queimadores
Os queimadores não necessitam de qualquer regulação de ar
primário.
Regulação dos mínimos
• Coloque a torneira na posição de mínimo;
• retire o botão e mova o parafuso de regulação situado à direita
da torneira (fig. 10) até obter uma pequena chama regular,
mediante uma chave de fenda (ao desatarraxar o parafuso, o
mínimo aumenta; ao atarraxar, diminui).
Obs. no caso dos gases líquidos, o parafuso de regulação
deve ser atarraxado até o fundo.
• Verifique se ao girar rapidamente o botão da posição de
máximo até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança
(termopar), em caso de não funcionamento do dispositivo
com os queimadores no mínimo, aumente a capacidade dos
próprios mínimos mediante o parafuso de regulação.
Depois de realizar a regulação, restabeleça os lacres situados
nos 'by-pass' com cera lacre ou materiais equivalentes.
