9
min. 50mm
min. 700mm

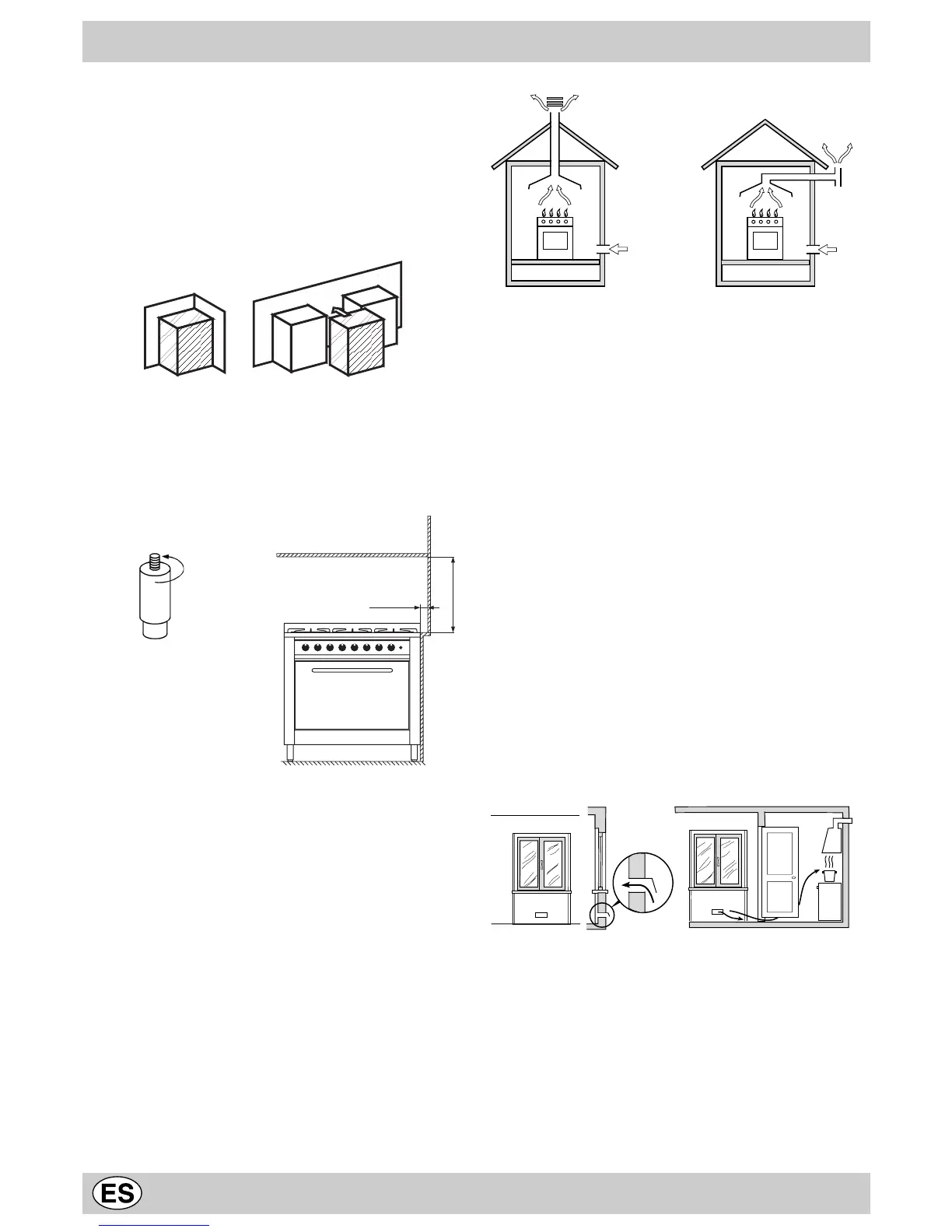

INSTRUCCIONES PARA LA INSTALACIÓN
fig.8
fig.10
fig.9
Las instrucciones que siguen están dirigidas a un instalador
especializado para que efectúe las operaciones de
instalación, regulación y mantenimiento técnico del modo
más correcto y según las normas vigentes.
Importante: cualquier operación de regulación,
mantenimiento, etc. se debe realizar con el aparato
eléctricamente desconectado. Si acaso fuera necesario
mantenerlo conectado eléctricamente, se deberá tener la
mayor precaución. Las cocinas poseen las siguientes
características técnicas:
- Cat. II2H3+
Las dimensiones máximas de la cocina están indicadas en
la figura de la página 2. Cuando el aparato está instalado
en muebles, para obtener un buen funcionamiento se deben
respetar las distancias mínimas indicadas en la fig. 8.
Además, las superficies adyacentes y la pared posterior
deben poder resistir una temperatura de 65 °C.
Antes de instalar la cocina es necesario fijar los pies de
apoyo (suministrados en el equipo base), a una altura de
95÷155 mm, en los orificios ubicados en la parte inferior de
la cocina (fig.9). Dichos pies son regulables (fileteados) , y
por lo tanto, cuando es necesario, permiten nivelar la cocina.
Colocación
Este aparato se puede instalar y funcionar sólo en
ambientes permanentemente ventilados según las
prescripciones de las normas vigentes. Se deben respetar
las siguientes condiciones:
• El aparato debe descargar los productos de la combustión
en una campana especial, que debe estar conectada a
una chimenea, a un conducto de humos o directamente
al exterior (fig.10).
• Si no es posible la aplicación de una campana, se permite
el uso de un electroventilador instalado en una ventana o
en una pared asomada al exterior, que se debe poner en
funcionamiento simultáneamente con el aparato.
En chimenea o en conducto de humos ramificado Directamente al exterior
(reservado a los aparatos de cocción)
Ventilación del ambiente cocina
Es necesario que en el ambiente en el cual se instala el
aparato pueda afluir la cantidad de aire requerida para la
combustión regular del gas y para la ventilación del ambiente.
La entrada natural de aire se debe producir a través de
aberturas permanentes practicadas en las paredes del
ambiente que dan al exterior, o a través de conductos de
ventilación individuales o colectivos ramificados conformes
con las normas vigentes. El aire se debe tomar directamente
del exterior, lejos de fuentes de contaminación. La abertura
de aireación deberá tener las siguientes características
(fig.11A):
• tener una sección libre total neta de paso de 6 cm² como
mínimo por cada kW de capacidad térmica nominal del
aparato, con un mínimo de 100 cm² (la capacidad térmica
se encuentra en la placa indicadora) ;
• ser realizada de modo tal que las bocas de apertura, tanto
en la parte interna como en la externa de la pared, no
puedan ser obstruidas;
• estar protegidas, por ejemplo con rejillas, redes metálicas,
etc. para no reducir la sección útil indicada arriba;
• estar ubicada a una altura cercana al nivel del piso.
Detalle A Ambiente Ambiente que
adyacente se debe ventilar
A
Ejemplos de aberturas de ventilación Aumento de la rendija
para el aire comburente entre la puerta y el piso
fig. 11A fig.11B
La entrada de aire también se puede obtener de un ambiente
adyacente, siempre que el mismo no sea un dormitorio o un
ambiente con peligro de incendio como cocheras, garaje,
almacenes de material combustible, etc., y que esté ventilado
en conformidad con las normas vigentes. El flujo de aire del
ambiente adyacente al que se debe ventilar se debe producir
libremente a través de aberturas permanentes de una
sección que no sea menor a la indicada previamente. Dichas
aberturas también se pueden obtener aumentando la rendija
Clase 1 Clase 2 subclase 1
