Ariston GL 2.5 - Page 4

FIG. 2/1

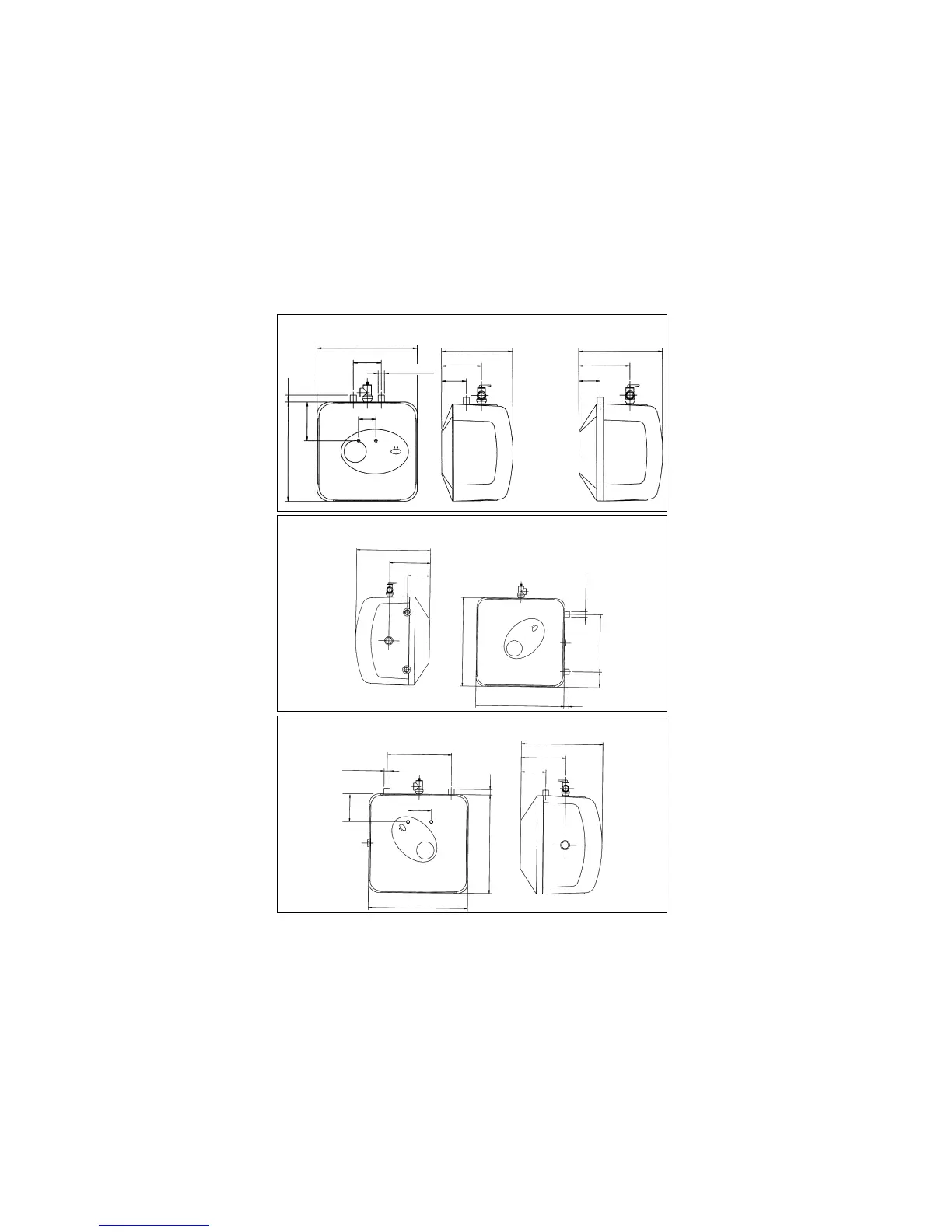

DIMENSIONS FOR GL 2.5 - GL 4
DIMENSIONS FOR GL 6+ (HORIZONTAL INSTALLATION)
DIMENSIONS FOR GL 6+ (VERTICAL INSTALLATION)
FIG. 2/2
FIG. 2/3
5
GL 2.5
GL 4
14”
10 1/4”
12 1/4”
7 1/2”
3”
6”
3 1/2”
1”
14”
5 1/2”
3 3/4”
2 1/2”
14 1/2”
8 1/2”
4 1/2”
17 1/2”
14 1/2”
8 1/2”
4 1/2”
11 1/2”
17 1/2”
17 1/2”
17 1/2”
11 1/2”
3/4 NPT MALE
3”
1”
1/2 NPT MALE
3/4 NPT MALE
2 1/2”
6 1/2”
