32
installation
FR
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
Bornier basse tension Pompe à chaleur
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
ATGBUS
G S
SE
TNK
B T
IN
AUX1
IN AUX2
STE
BUF
OPEN
THERM
ANODE
+24V GND
TA1 TA2
EBUS

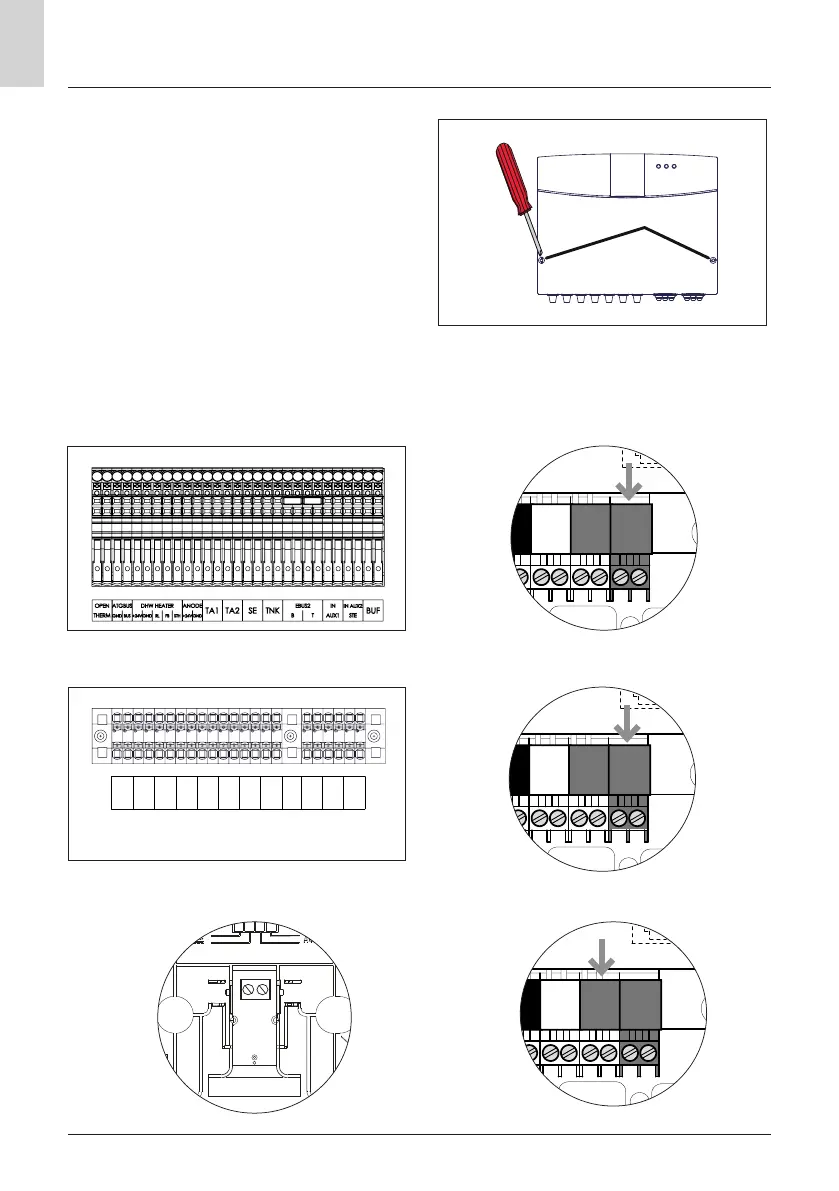

Connexion électrique
ATTENTION
Avant toute intervention, débrancher l’ali-
mentation électrique au moyen de l’inter-
rupteur bipolaire externe.
Pour accéder au bornier du Zone Manager,
procéder comme suit:
– retirer le couvercle en dévissant les deux
vis en façade (b),
– utiliser le connecteur BUS en branchant le
câble et en respectant la polarité:
T avec T, B avec B.
b
Bornier Bus Zone Manager
Bornier Bus Zone Manager
Bornier Bus Zone Manager
Bornier basse tension Hybrid module
Bornier de l’interface du système
