Ariston Zone Manager Kit - Page 53

53
installazione
IT
Collegamento elettrico del Modulo
ATTENZIONE
Prima di qualsiasi intervento, scollegare l’a-
limentazione elettrica mediante l’interrut-
tore bipolare esterno.

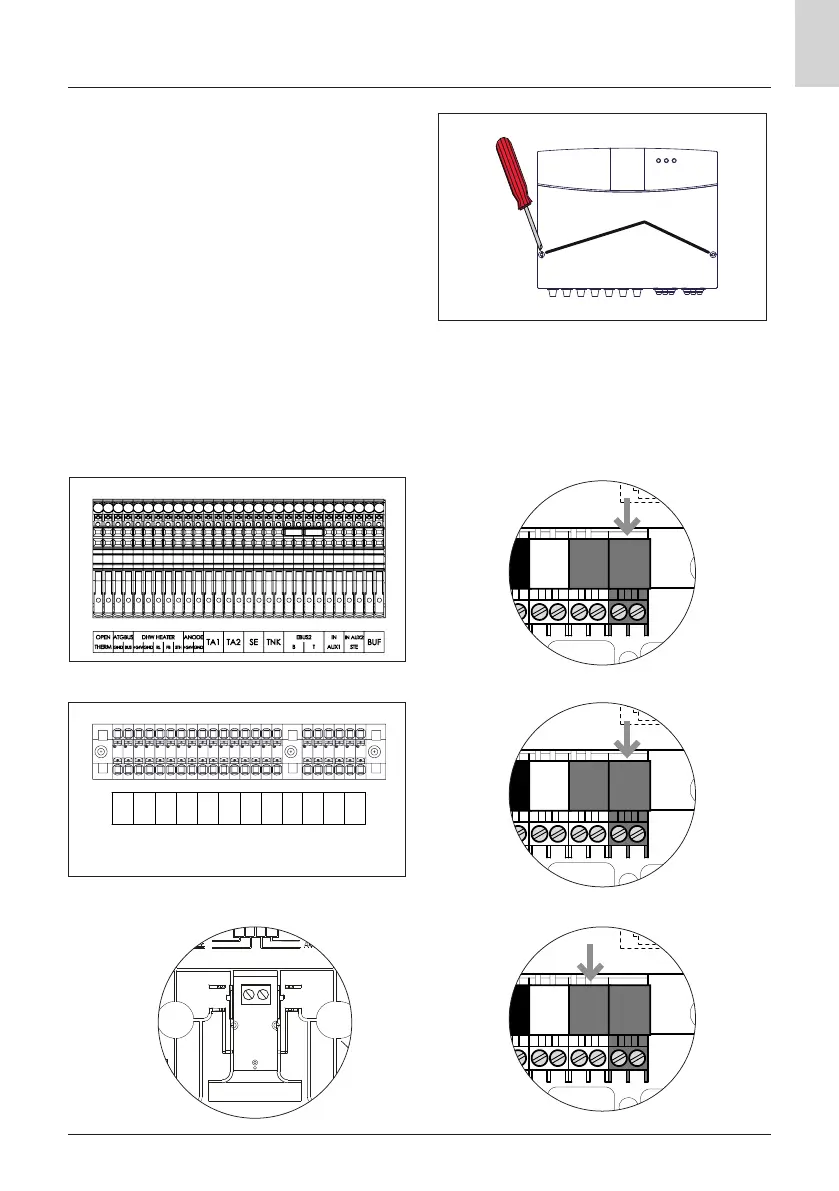

Per accedere alla morsettiera del kit procedere
come segue:
– tolgiere il pannello frontale del modulo,
– rimuovere il coperchio della centralina svi-
tando le due viti frontali (b),
– utilizzare il connettore BUS BridgNet® colle-
gando il cavo rispettando la polarità:
T con T , B con B.
b
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
Morsettiera Bus del kit
Morsettiera Bus del kit
Morsettiera Bus del kit
Morsettiera bassa tensione Pompa di calore
Morsettiera bassa tensione Ibrido
B T
Morsettiera del interfaccia di sitema
A1
AUX1
S1 S2 S3 S4 BUS BUS
B T B T
ATGBUS
G S
SE TNK
B T
IN
AUX1
IN AUX2
STE
BUF
OPEN
THERM
ANODE
+24V GND
TA1 TA2
EBUS
