Legend:
1. Automatic air relief valve
2. Hydraulic compensator
3. Zone 1 circulator pump
T1. Zone 1 delivery temperature sensor
Legend:
1. Automatic air relief valve
2. Hydraulic compensator
3. Zone 1 circulator pump
4. Zone 2 circulator pump
T1. Zone 1 delivery temperature sensor
T2. Zone 2 delivery temperature sensor
Legend:
1. Automatic air relief valve
2. Hydraulic compensator
3. Zone 1 circulator pump
4. Zone 2 circulator pump
5. Zone 3 circulator pump
T1. Zone 1 delivery temperature sensor
T2. Zone 2 delivery temperature sensor
T3. Zone 3 delivery temperature sensor

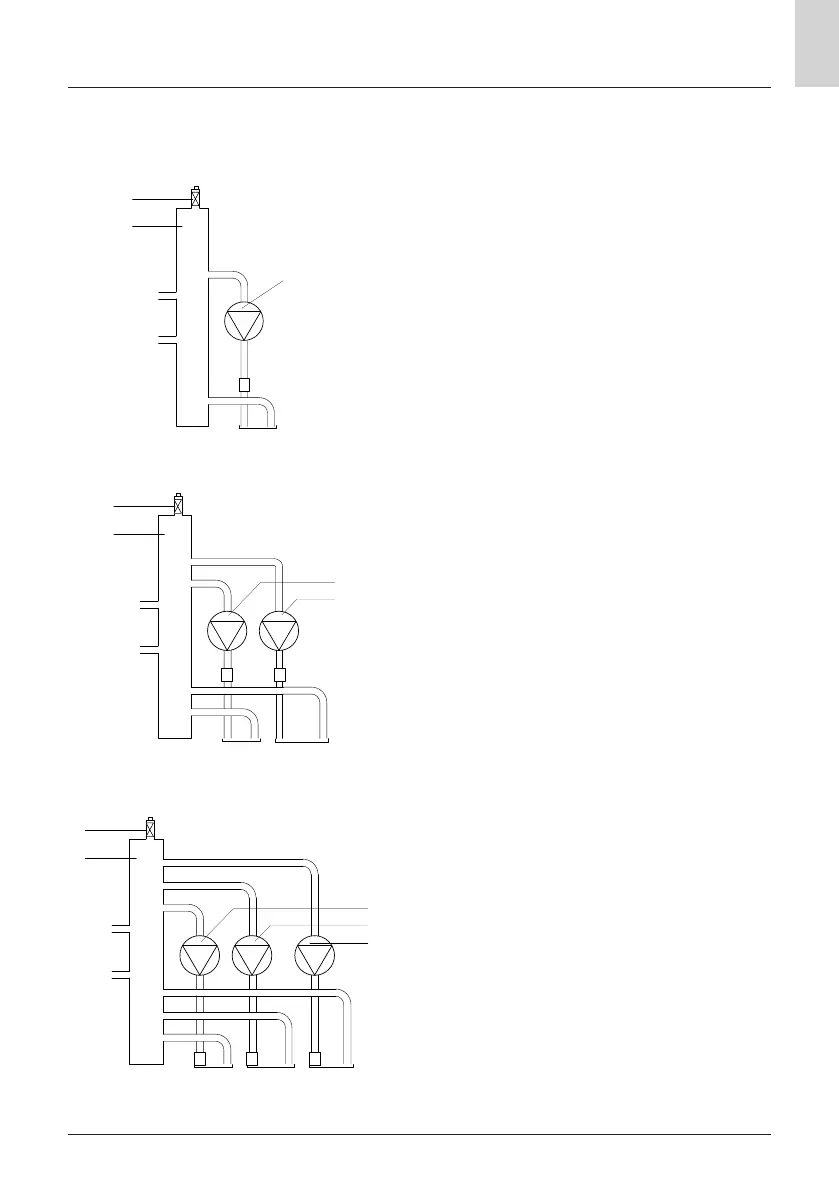

Hydraulic circuit diagrams
1
2
3
T1
Z1
1
2
4
3
Z1 Z2
Z1 Z2
Z3
1
2
5
3
4
T1 T2 T3
T1 T2
Mono-temperature 1 zone
Mono-temperature 2 zones
Mono-temperature 3 zones
