LOGICA DI FUNZIONAMENTO
L‟inverter è progettato per un funzionamento automatico che non richiede di norma interventi da parte dell‟operatore.
Gli stati possibili sono:
„Standby‟: l‟inverter non può erogare a causa di un blocco (lock). E‟ necessario risolvere il problema e dare un comando
di sblocco. I codici di lock iniziano con „L‟.
„Presenza allarmi‟: un problema impedisce all‟inverter di iniziare l‟erogazione. Se la causa del problema viene a
mancare, l‟inverter riparte automaticamente. In particolare l‟inverter si trova in questo stato nel caso siano presenti gli
allarmi „W09 Vdc bassa‟, „A07 Vdc alta‟.
„Attesa‟: l‟inverter sta eseguendo il conto alla rovescia prima di iniziare la sequenza per la erogazione. Tale attesa,
normalmente brevissima, diventa rilevante dopo eventi di basso irraggiamento o bassa tensione di stringa o bassissima
erogazione di potenza (tipicamente al tramonto o in giornate particolarmente nuvolose).
„Test irraggiam.‟: l‟inverter verifica che il generatore FV sia in grado di produrre abbastanza potenza per consentire una
normale erogazione.
„Test GFCI‟: l‟inverter sta provando il sensore di corrente differenziale con una funzione analoga al pulsante di test degli
interruttori differenziali (salvavita).
„Test isolamento‟: l‟inverter sta verificando l‟isolamento del generatore FV rispetto a terra. In caso di basso isolamento,
l‟inverter rimane in questa modalità fino alla risoluzione del problema mostrando nella seconda riga l‟avviso „F07 KO
isolamen.‟ per poi ripartire automaticamente.
„Precarica‟: l‟inverter sta preparando il banco di condensatori all‟erogazione.
„Check AC‟: l‟inverter verifica la correttezza dei parametri di rete prima di (ri)connettersi per un tempo che dipende dal
paese impostato durante l‟installazione (vedi riga “connection” di Tabella 2).
„Erogazione‟: l‟inverter immette energia in rete.
Rampa di avvio: Alcune norme richiedono che l‟inverter cominci ad erogare in rete seguendo un andamento a rampa.
La sequenza per la erogazione è la seguente: „Standby‟, ‟Presenza allarmi‟, „Attesa‟, „Test irraggiam.‟ (eventuale), „Test GFCI‟,
„Test isolamento‟, „Precarica‟, „Check AC‟, „Erogazione‟.
All‟ingresso in „Erogazione‟ la presenza o meno della rampa di limitazione di potenza dipende dal paese impostato durante
l‟installazione.

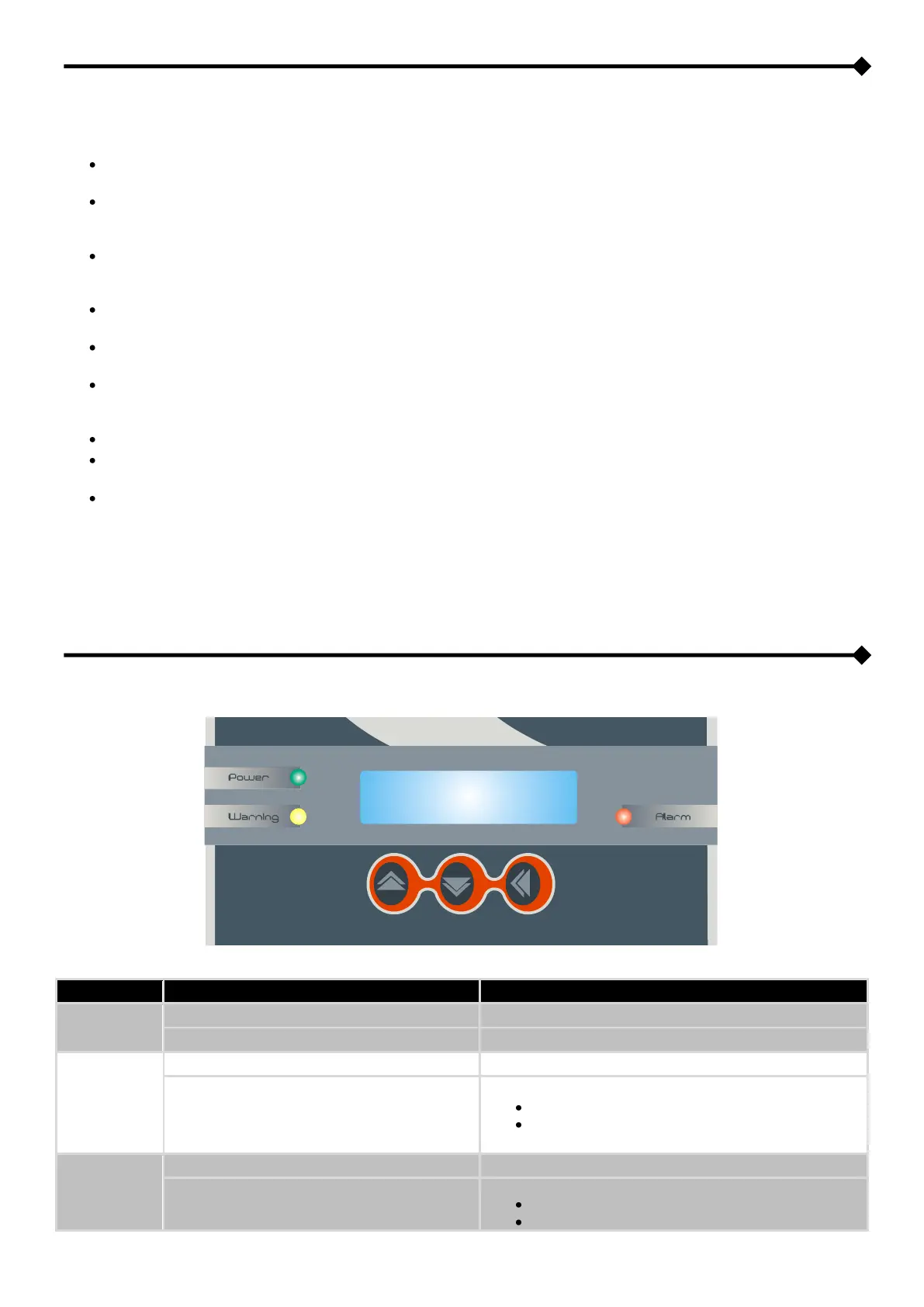

SIGNIFICATO DEI LED DI SEGNALAZIONE
Conto alla rovescia per verifica rete in corso
L‟inverter sta erogando energia in rete
Test pre-connessione in corso
Segnala 2 tipologie di codice:
Avvertimento (codici che iniziano con „W‟)
Anomalia dell‟impianto o che richiede l‟intervento
dell‟utente (codici che iniziano con „A‟)
Segnala 2 tipologie di codice:
Anomalie (codici che iniziano con „F‟)
Guasto o blocco (codici che iniziano con „L‟)
