6
7. Repita el proceso de taladrar para sujetar el
alojamiento de bulones (E) a la puerta, mediante
los tornillos suministrados (M)
M
E
8. Coloque a presión el embellecedor (E1)
Importante: Verifi que el
correcto funcionamiento de
la cerradura, siempre desde el
interior de su casa.
E1
1. Calcule en qué posición quiere instalar la
cerradura, siempre por el interior de la puerta.
Coloque el distanciador adhesivo (H) según
muestra la imagen, pegado al cuerpo del cerrojo.
H
2. Al lado del distanciador adhesivo (H)coloque
el alojamiento de bulones (E) sobre el marco de
la puerta. El distanciador le marca la separación
mínima entre la cerradura y el alojamiento de
bulones. Si ambos no están a la misma altura,
deberá utilizar las piezas (C) y (D) para calzar la
cerradura en el paso 4.
E
3. Fije las bandas adhesivas (I) en la trasera
de la placa base (B) o en las calzas (C y D),
para posicionarla adecuadamente sobre la
puerta antes de taladrar.
I
B
A
4. Una vez pre-colocada la placa base (B) y las
calzas (C) y (D) si fueran necesarias, se taladra
y se sujeta a la puerta mediante los tornillos
suministrados (M).
5. Atornille el cuerpo de la cerradura (A) a la
placa base (B), mediante los 4 tornillos (L)
suministrados.
L
B
6_A. Para un mejor ajuste de los bulones, la pie-
za E puede instalarse en 2 posiciones distintas.
Con los bulones en posición cerrado verifi que en
qué posición instalarla. Los bulones deben que-
dar lo más cerca posible del borde de la pieza E
para evitar holgura al abrir la puerta.
6_B. Coloque la pieza de alojamiento de bulones
(E) en el marco de la puerta, sujetándola con una
banda adhesiva (I), a la altura adecuada para que
los cerrojos se puedan cerrar y bloqueen la puerta.
E
I
A
M
B
Véalo
en vídeo

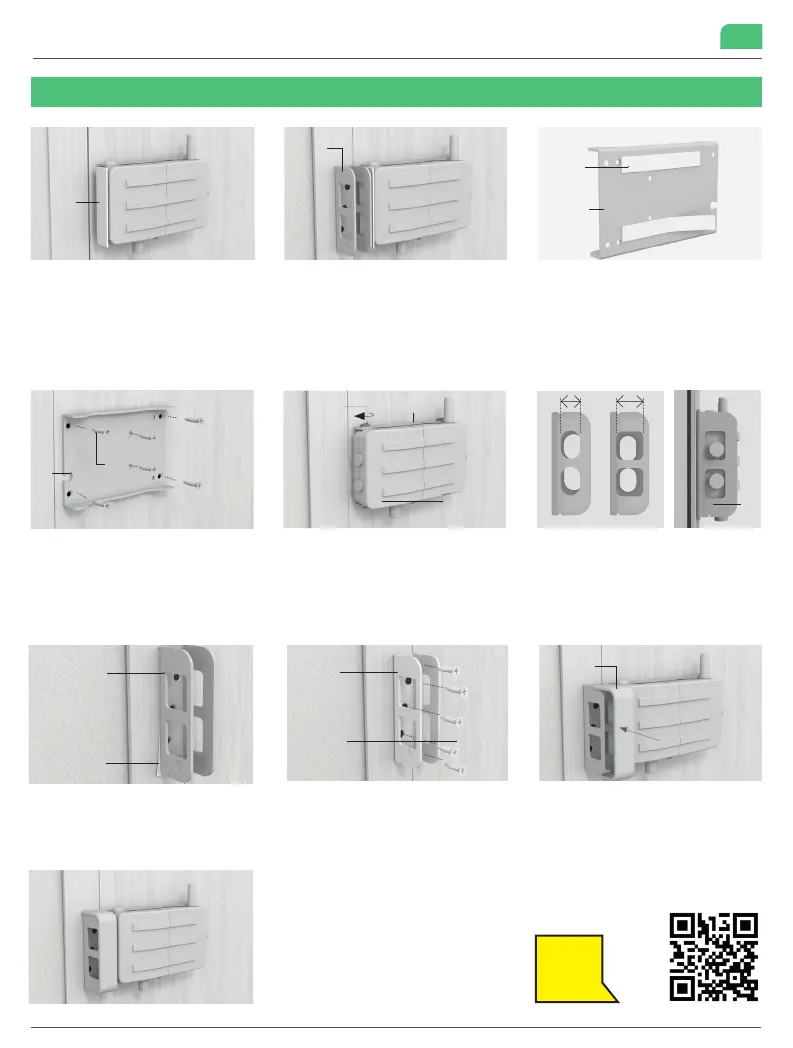

INSTRUCCIONES DE MONTAJE DE SUPERFICIE
E
CI10
Es
