7
3. Fije las bandas adhesivas (I) en
la trasera de la placa base (B) o en
las calzas (C y D), para posicionarla
adecuadamente sobre la puerta antes
de taladrar.
I
B

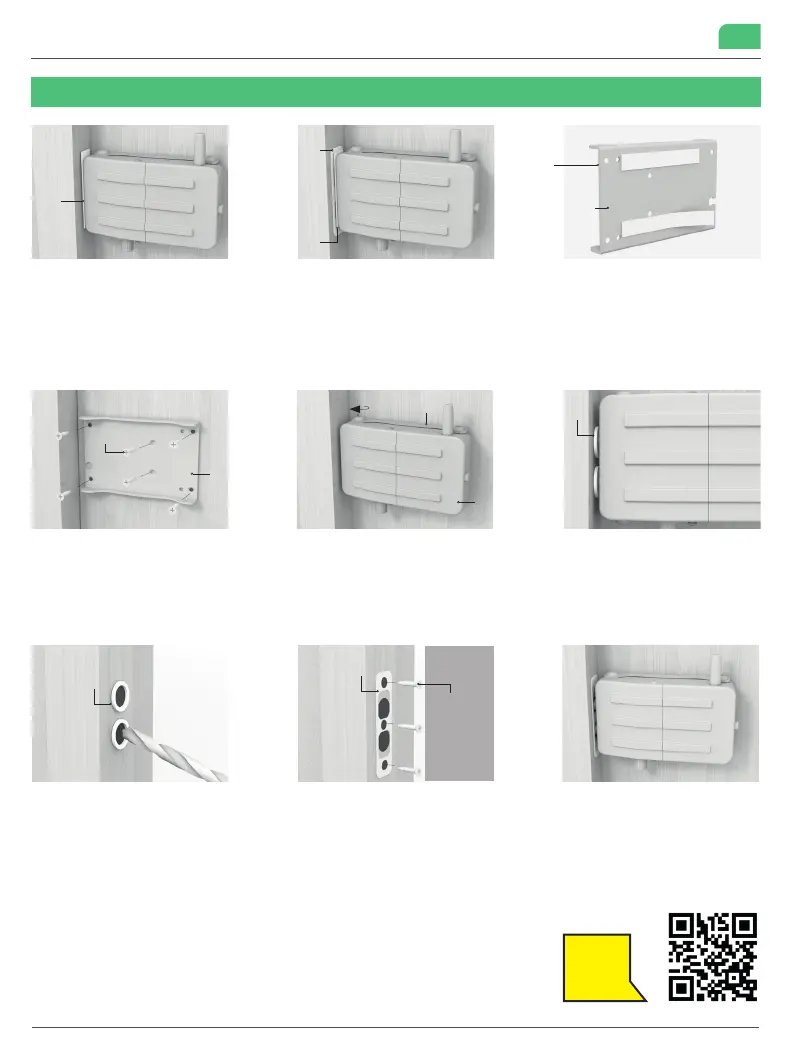

1. Calcule en qué posición quiere instalar
la cerradura, siempre por el interior de la
puerta. Coloque el distanciador adhesivo
(H) según muestra la imagen, pegado al
cuerpo de la cerradura.
H
H
F
2. Al lado del distanciador adhesivo ( H)
coloque el embellecedor (F) sobre el marco
de la puerta. El distanciador le marca la
separación mínima entre la cerradura y
el embellecedor. Si ambos no están a la
misma altura, deberá utilizar las piezas (C) y
(D) para calzar la cerradura en el paso 4.
6. Retire el distanciador adhesivo.
Coloque los discos adhesivos (G) en los
bulones de la cerradura.
G
4. Una vez pre-colocada la placa base (B)
y las calzas C y D si fueran necesarias, se
taladra y se sujeta a la puerta mediante
los tornillos suministrados (M).
5. Atornille el cuerpo de la cerradura (A) a la
placa base (B), mediante los 4 tornillos (L)
suministrados.
L
A
B
7. Extienda los bulones y los discos adhe-
sivos quedarán pegados en el marco de la
puerta.Taladre los agujeros centrales del
disco pegado en el marco, con herramien-
tas adecuadas según el material.
Utilice el disco (G) como plantilla para
perforar los agujeros. No sobrepase nunca
las dimensiones de la plantilla.
G
8. Coloque el embellecedor (F) fi jándolo
con los tornillos (M) sobre el marco de
la puerta.
F
M
Importante: Verifi que el correcto funcio-
namiento de la cerradura, siempre desde el
interior de su casa.
INSTRUCCIONES DE MONTAJE PARA EMBUTIR
M
B
Véalo
en vídeo
CI10
Es
