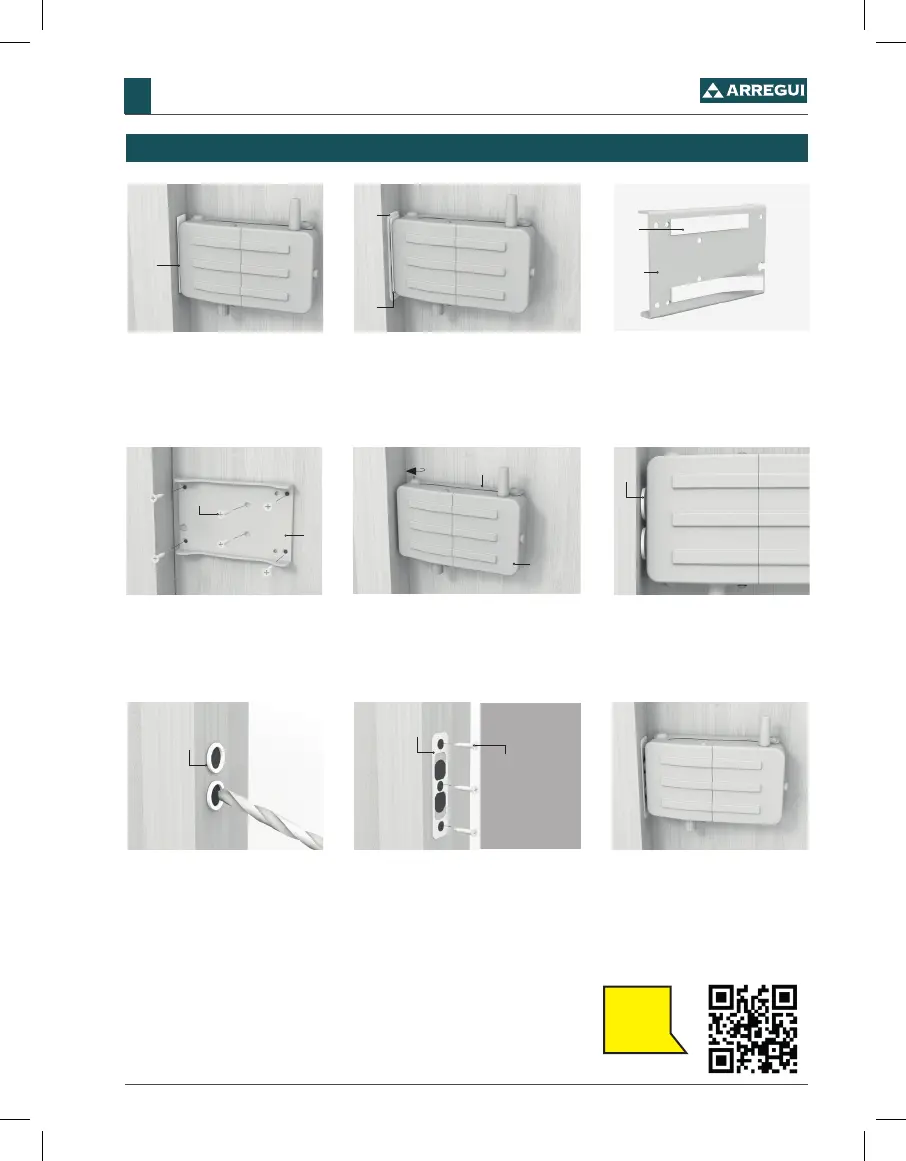

Arregui CI10 - Page 11

11
3. Fixe as bandas adesivas (I) na
parte posterior da placa base (B) ou
nos calços (C e D), para a posicionar
adequadamente sobre a porta antes
de furar.
I
B
1. Calcule em que posição pretende
instalar o ferrolho, sempre pelo interior
da porta. Coloque o separador adesivo
(H) segundo mostra a imagem, colado ao
corpo do ferrolho.
H
2. Ao lado do separador adesivo (H), coloque o
acabamento (F) sobre o aro da porta. O separador
marca a separação mínima entre a fechadura e o
acabamento. Caso ambos não estejam à mesma
altura, deverá utilizar as peças (C) e (D) para aplicar
um calço na fechadura, no passo 4.
6. Retire o separador adesivo. Coloque
os discos adesivos (G) nas trancas do
ferrolho.
G
4. Uma vez pré-colocada a placa base
(B) e os calços (C e D), caso sejam
necessários, perfura-se e xa-se à porta
usando os parafusos fornecidos (M).
5. Aparafuse o corpo da tranca (A) à placa base
(B), mediante os 4 parafusos (L) fornecidos.
L
A
B
7. Estenda as trancas e os discos adesi-
vos carão colados à estrutura da porta.
Fure os orifícios centrais do disco colado à
estrutura, com ferramentas adequadas se-
gundo o material. Utilize o disco (G) como
molde para perfurar os orifícios. Nunca
ultrapasse as dimensões do molde.
G
8. Coloque o acabamento (F), xando-o com os
parafusos (M) sobre a estrutura da porta.
F
M
Importante: Verique o funcionamento
correto da fechadura, sempre a partir do
interior da sua casa.
CI10
PT
INSTRUÇÕES DE MONTAGEM PARA EMBUTIR
H
F
M
B
Veja
no vídeo

