Arregui CI10 - De Superfície

10

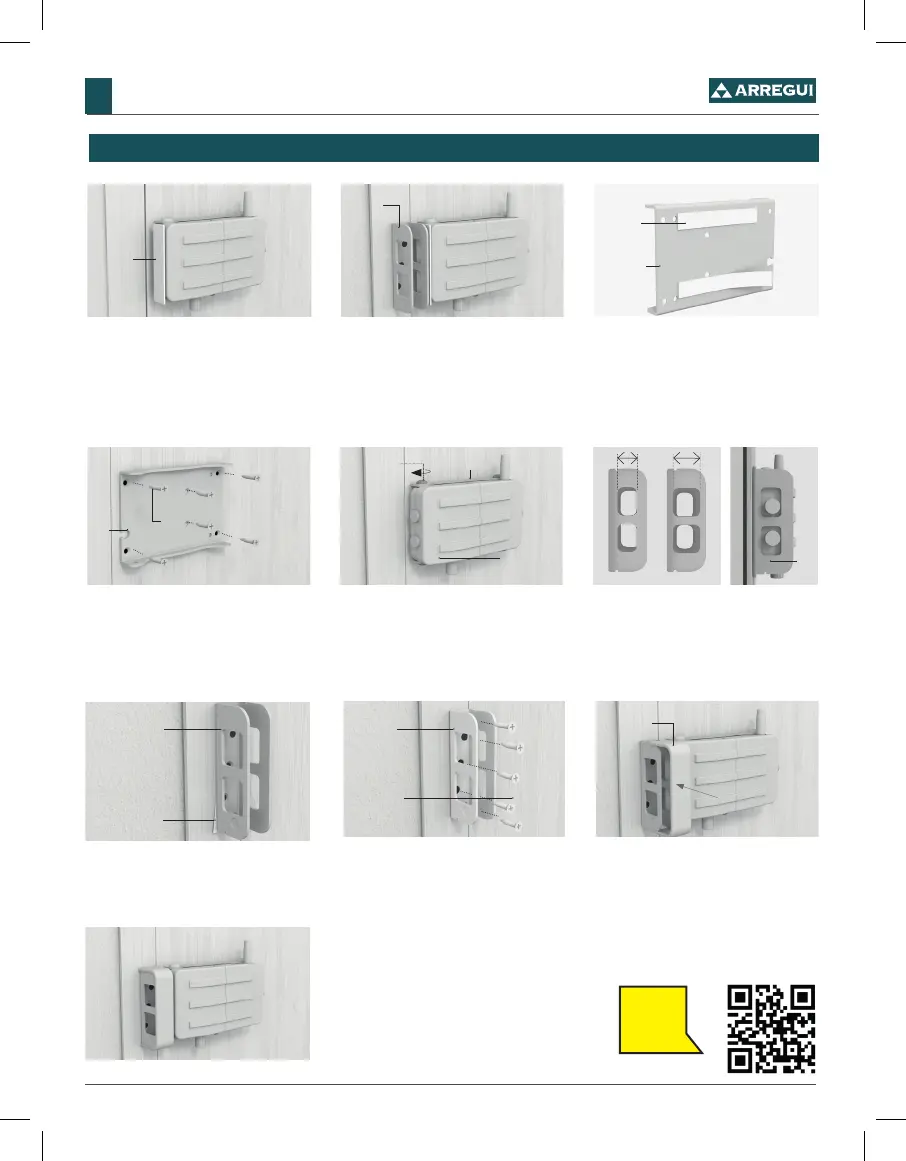

INSTRUÇÕES DE MONTAGEM DE SUPERFÍCIE
CI10
PT
Veja
no vídeo

7. Repita o processo de furar para xar o
alojamento das trancas (E) à porta, recorrendo
aos parafusos fornecidos (M).
M
E
8. Coloque sob pressão o acabamento (E1).
Importante: Verique o funcio-
namento correto da fechadura,
sempre a partir do interior da
sua casa.
E1
1. Calcule em que posição pretende instalar o
ferrolho, sempre pelo interior da porta. Coloque
o separador adesivo (H) segundo mostra a
imagem, colado ao corpo do ferrolho.
H
2. Ao lado do separador adesivo (H), coloque o
alojamento das trancas (E) sobre o aro da porta.
O separador marca a separação mínima entre
a fechadura e o alojamento das trancas. Caso
ambos não estejam à mesma altura, deverá
utilizar as peças (C) e (D) para aplicar um calço
na fechadura, no passo 4.
E
3. Fixe as bandas adesivas (I) na parte
posterior da placa base (B) ou nos calços (C e
D), para a posicionar adequadamente sobre a
porta antes de furar.
I
B
A
4. Uma vez pré-colocada a placa base (B) e os
calços (C) e (D), caso estes sejam necessários,
perfura-se e xa-se à porta usando os parafu-
sos fornecidos (M).
5. Aparafuse o corpo da tranca (A) à placa base
(B), mediante os 4 parafusos (L) fornecidos.
L
B
6_A. Para um melhor ajuste das trancas, a peça
(E) pode ser instalada em 2 posições diferentes.
Com as trancas na posição fechado verique em
que posição instalá-las. As trancas devem car
o mais perto possível da borda da peça (E) para
evitar folga ao abrir a porta.
6_B. Coloque a peça de alojamento das trancas
(E) na estrutura da porta, xando-a com uma
banda adesiva (I), à altura adequada para que as
trancas possam fechar e bloquear a porta.
E
I
A
M
B

E
