ARRI M90 - - Safety Glass; Step 1: Loosen Screws on Lens Holder; Step 2: Loosen Screw on Safety Pin Holder; Step 3: Remove Safety Glass

M90 - Service Manual
Service Manual / October 16, 2013
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen
L5.37566.D Website: www.arri.com/service-lighting Seite 10 von 25 | Page 10 of 25

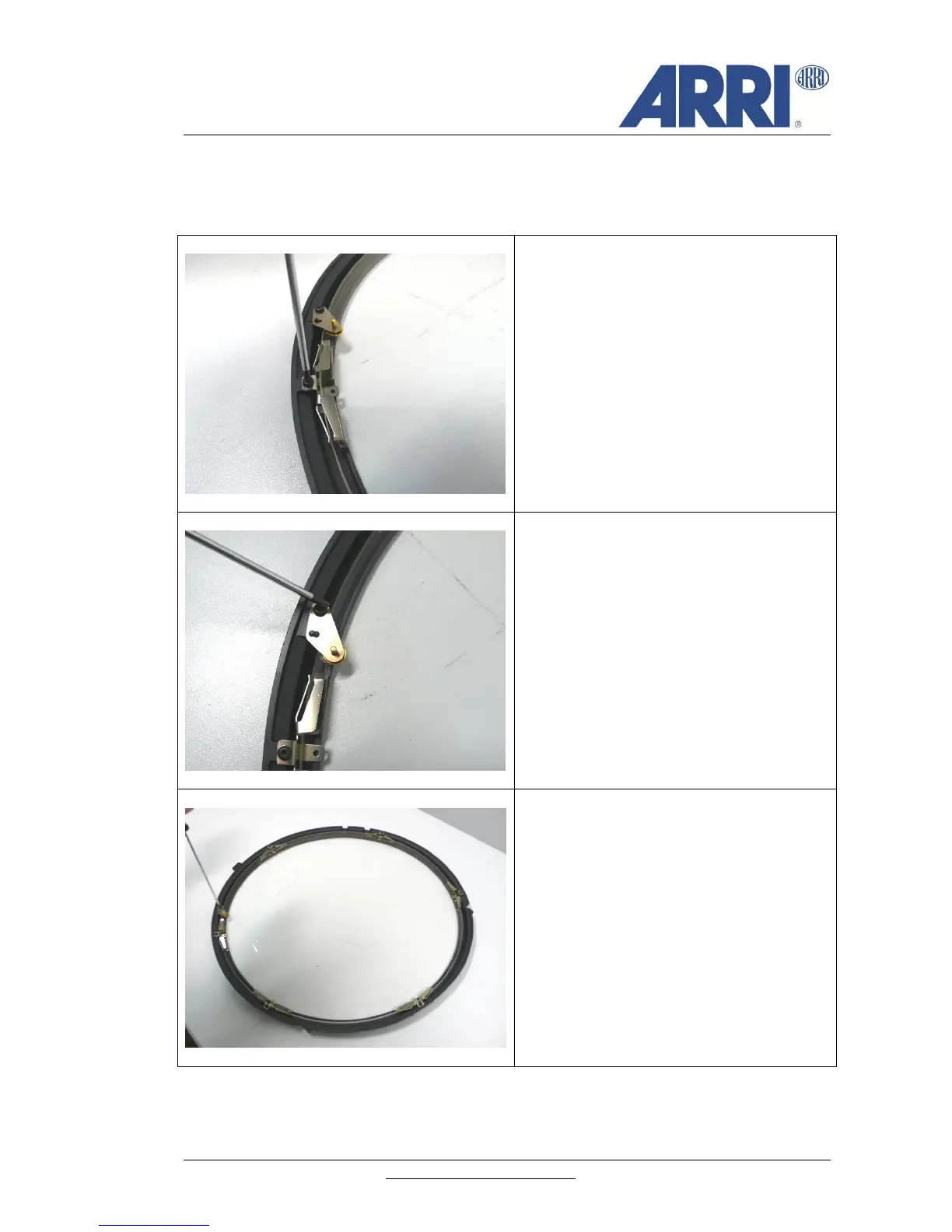

Safety Glass / Schutzscheibe
STEP 1
Loosen the 6 screws on the lens holder
with a Torx 20 screwdriver.
SCHRITT 1
Lösen Sie die 6 Schrauben an der
Linsenfassung mit einem Torx 20
Schraubendreher.
STEP 2
Loosen the screw on the safety pin holder
with a Torx 20 screwdriver.
SCHRITT 2
Lösen Sie die Schraube am
Sicherheitsstift mit einem Torx 20
Schraubendreher.
STEP 3
The safety glass can now be removed and
replaced.
SCHRITT 3
Die Schutzscheibe kann nun
herausgenommen und ausgetauscht
werden.
