Reflector / Reflektor

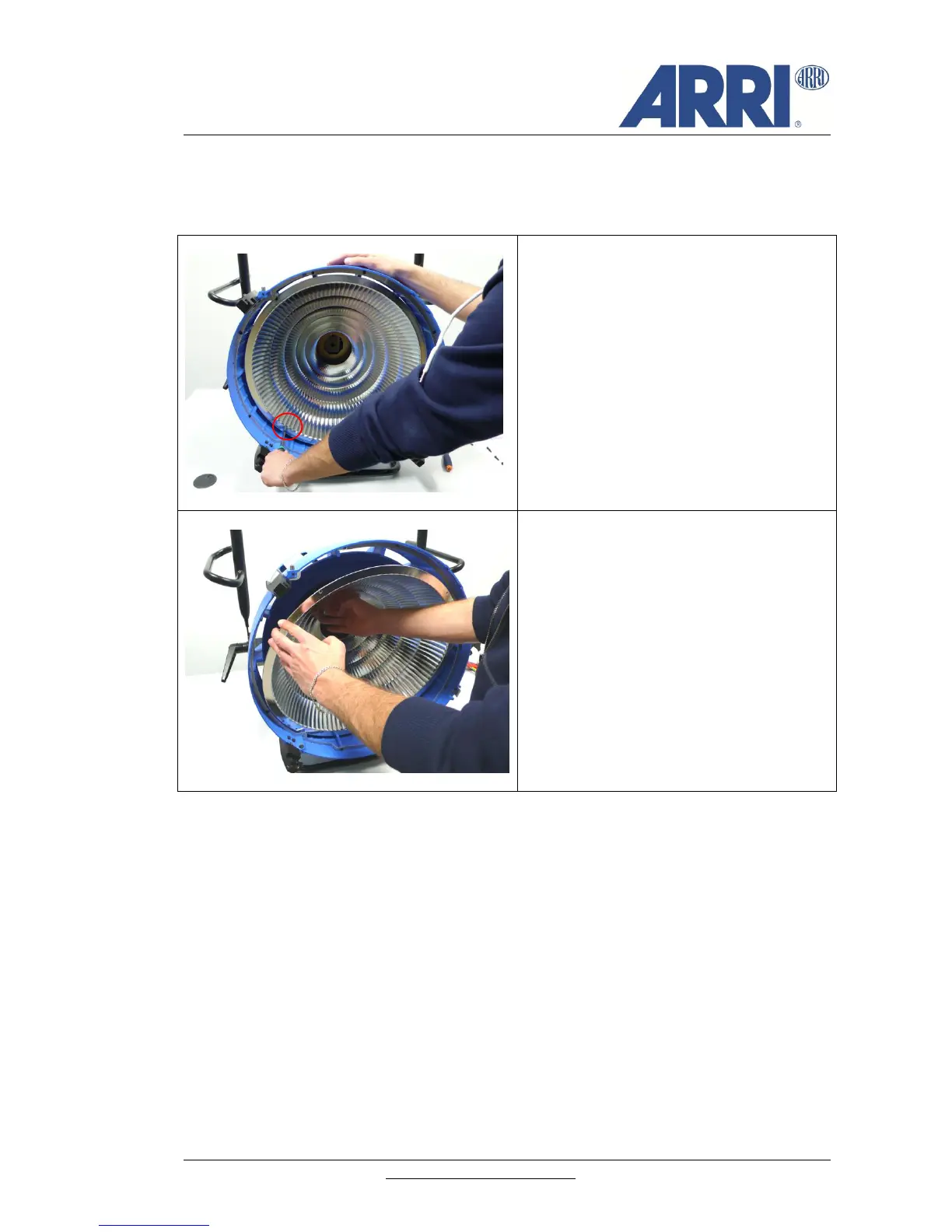

STEP 1
Remove the 4 screws at the reflector with
a Torx 20 screwdriver.
SCHRITT 1
Entfernen Sie die 4 Blechschrauben am
Reflektor mit einem Torx 20
Schraubendreher.
STEP 2
Tilt the reflector forward slightly. The
reflector can now be removed upwards.
SCHRITT 2
Kippen Sie den Reflektor leicht nach
vorne. Der Reflektor kann nun nach oben
heraus entnommen werden.
