Reciclaje de su aparato.
Las cafeteras pueden contener
materiales reciclables.
Contacte con su distribuidor o
con el centro de reciclaje de su
localidad.
Manual de usuario
ESPAÑOL
INTRODUCCIÓN
Gracias por haber adquirido este producto
ascaso
. Con él podrá obtener el mejor café
espresso y deliciosos cappuccinos. Su máquina
de café profesional ha sido diseñada y construida
aplicando las últimas innovaciones tecnológicas,
tanto en el ámbito de diseño como de ingeniería,
por lo que el resultado es un producto de alta
calidad, seguro y fiable.
NORMATIVA
DECLARACIÓN DE CONFORMIDAD CE
ASCASO FACTORY SLU
Declaramos bajo nuestra responsabilidad
que el producto: Máquina para café de uso
profesional al cual se refiere esta Declaración,
de acuerdo con lo prescrito por las específicas
directivas: 98/37/CE - - Directiva máquina 73/23/
CEE, 93/68/CEE - Directiva Baja Tensiòn 89/336/
CEE, 93/68/CEE, 92/31/CEE - - Directiva EMC
97/23/ - Directiva equipos de presión (PED) y es
conforme a las siguientes normas: EN 292-1, EN
292-2, EN 60335-1, EN 60335-2-15, EN 55014,
EN 61000-3, EN 61000-4, ENV 50141, EN
55104 Normas EN armonizadas
RECICLAJE
Reciclaje de su máquina de café.
Las máquinas de café pueden contener materiales
reciclables. Contacte con su distribuidor o con el
centro de reciclaje de su localidad.
0
1
0. Introducción.
1. Normativas.
2. Normas de Seguridad.
3. Identificación de Componentes (croquis de
las máquinas con componentes externos+
explicación de la “Etiqueta”).
4. Características de la máquina (Medidas,
potencia, etc…) Esquema eléctrico de
conexionado.
5. Instalación.
5.1 Conexión eléctrica.
5.2 Conexión hidráulica.
6. Puesta en marcha.
6.1 Preparación de café.
7. Funcionamiento y Programación de Dosis de
café.
7.1 Programación función pre-infusión.
7.2 Preparación cappuccino, té e infusiones.
8. Mantenimiento y limpieza.
9. Posibles problemas/ Soluciones.
IDENTIFICACIÓN DE COMPONENTES
1
Interruptor general
2
Botoneras grupos
3
Manómetro presión caldera
4
Manómetro presión bomba
5
Grupos erogadores café
6
Mando grifo vapor
7
Tubo vapor
8
Mando grifo agua caliente
9
Salida agua caliente
10
Bandeja
11
Superficie calientatazas
12
Patas regulables
3
NORMAS DE SEGURIDAD
!
red eléctrica de distribución. No se pueden
utilizar alargos, adaptadores o enchufes
múltiples para su conexión.
dispositivo de seguridad eléctrica eficiente.
plana y estable, inaccesible a niños o
animales y alejadas de superficies calientes
y de ambientes que no superen los 5ºC de
temperatura.
o con cable de alimentación en mal estado.
particular no tapar con paños u otros objetos la
superficie calienta-tazas.
mantenimiento con la clavija enchufada.
cable de alimentación.
niños o personas inexpertas.
mojados o húmedos.
clavos, cartones) al alcance de los niños.
lugar, seco y sin humedad. Evitar de poner
2

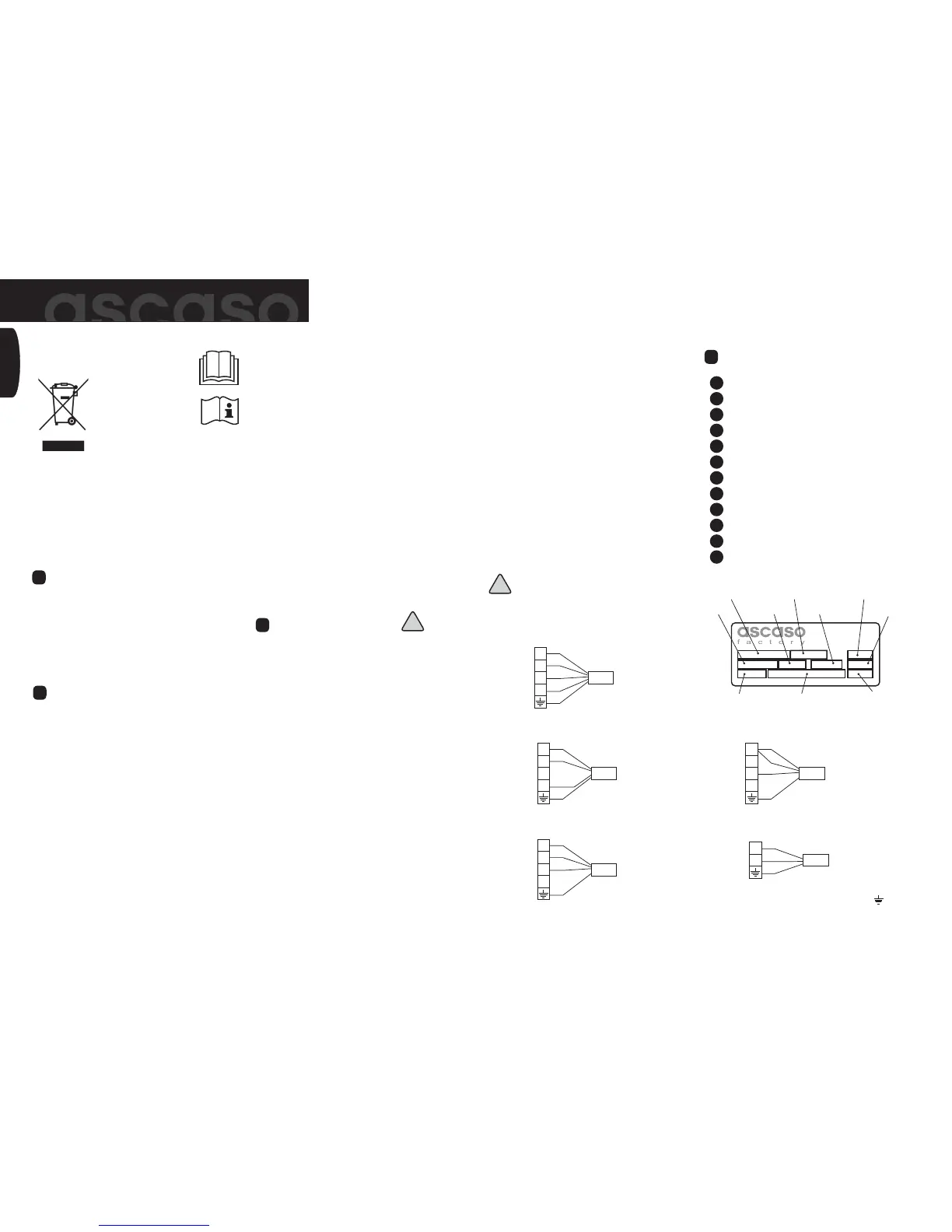

380/400V 3 Fases+neutro+tierra
230V/115V Monofásico+tierra
380/400V 2 Fases+neutro+tierra
230V Trifásico+tierra
230V Monofásico+tierra
encima del embalaje bultos pesados de otro
tipo.
por el fabricante.
apagar el aparato y desenchufarlo de la red.
No se debe intentar repararlo o intervenir
directamente. Llamar a su servicio técnico.
daños a personas y objetos , de los cuales
el fabricante no puede ser considerado
responsable.
comprometer la seguridad tanto del aparato
como del usuario.
USO
Las máquinas han sido diseñadas, fabricadas y
protegidas para ser empleadas como máquinas
para preparar café expreso y bebidas calientes
(té, capuchino, manzanilla, etc.); todo otro uso ha
de ser considerado impropio y por tanto peligroso.
!
El fabricante declina toda responsabilidad
por daños a personas o cosas debidos a un uso
impropio, errado o irrazonable.
Model Machine code Machine number
Current rateCicles PowerVoltage
Boiler capacity
Boiler pressure Manufacture date
R
R
R
R
S
S
S
S
T
T
T
T
T
RE
RE
RE
RE
RE
CM
CM
CM
CM
CM
N
N
N
N
N
NE
NE
NE
NE
GR
GR
GR
GR
RE: Red Eléctrica CM: Cable Máquina R-S-T: Fases N: Neutro : Tierra
NE: Negro GR: Gris MA: Marrón AZA/V
