Página 4
Lea cuidadosamente estas instrucciones completas antes
de instalar la máquina. La instalación debe realizarla una
persona calificada que esté familiarizada con todos los
códigos y ordenanzas locales de conexiones eléctricas
y de plomería.
ESPECIFICACIONES
INSTRUCCIONES DE INSTALACIÓN
NOTA: Los daños cosméticos deben informarse al
concesionario antes de cinco días a partir de
la fecha de compra. Después de desempacar
la secadora, verifíquela minuciosamente para
ver si hay daños cosméticos.

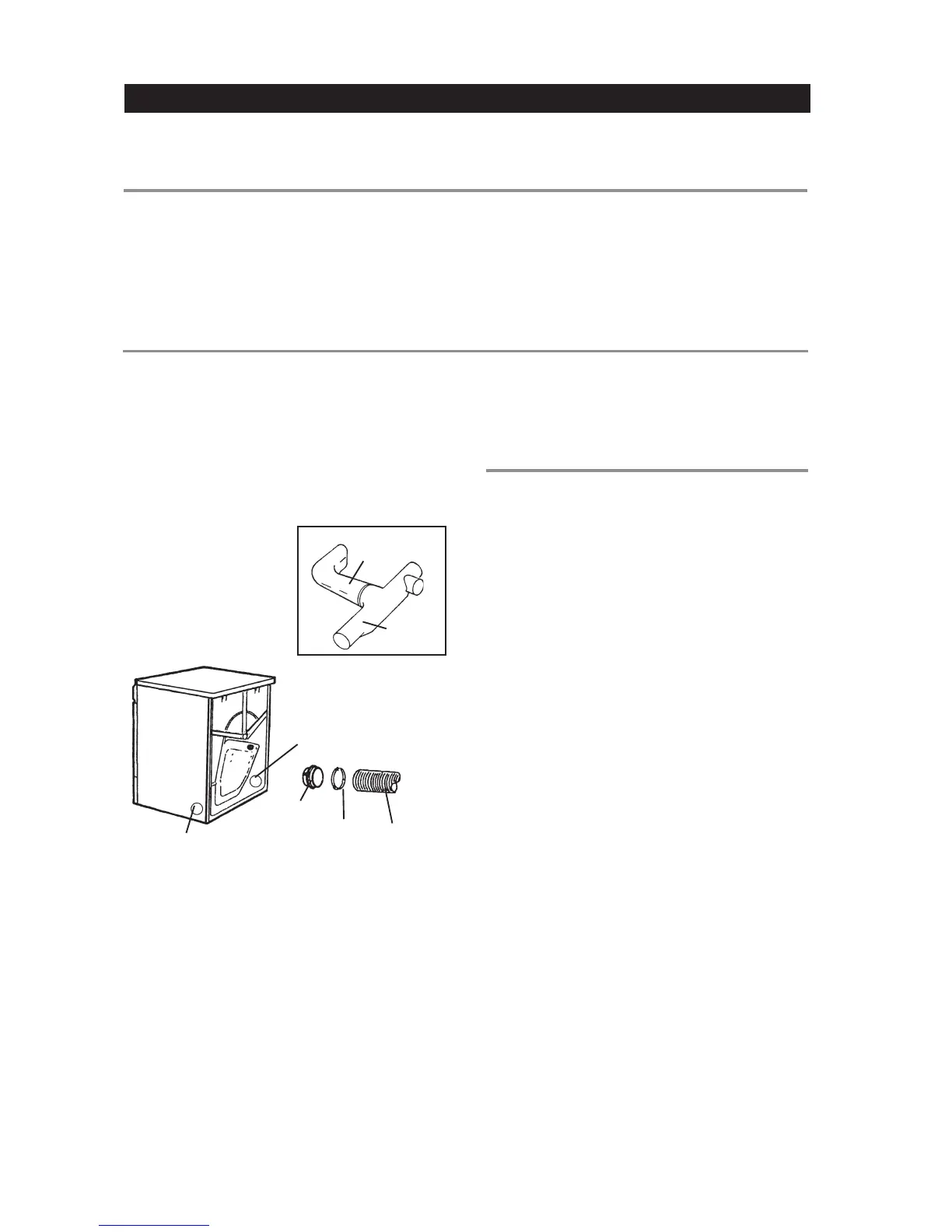

Las secadoras ASKO tienen
un respiradero de escape
de “estilo T” que le permite
conectar el conducto en la
parte posterior o en el lado
derecho o el lado izquierdo.
NOTA: Usted deberá comprar un conducto metálico
estriado de escape de 4 pulgadas aprobado
por UL-CSA.
La secadora llega al cliente con un tubo corto sujeto a
la salida trasera de escape, pero el conducto de escape
puede conectarse a la salida de escape del lado derecho
o del lado izquierdo.
CONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORA
(T711, T731)
Conexión del conducto de escape a
la toma posterior
Para conectar el conducto de escape a la toma posterior,
siga los pasos a continuación:
1. Empuje el conducto en el muñón y asegúrelo
con una abrazadera. Debe trabarse en su lugar.
2. Con el conducto sujeta, inserte el muñón en el
orificio.
NOTA: Tantas más curvas tenga el conducto y tanto
más largo sea el conducto, menos aire circulará por la
máquina, lo cual deteriorará el rendimiento de secado. Le
recomendamos que elimine cualquier parte sobrante del
conducto y distribuya el conducto con el menor número
posible de curvas; en todo caso, haga que las curvas
necesarias sean tan suaves como sea posible.
Toma de expulsión
lateral
Toma de expulsión
posterior
Muñón
Abrazadera Manguera
NOTA: Se permite una longitud máxima del conducto
de 22 pies. Reste 4 pies (1.2 m) de conducto
por cada codo de 90° adicional.
CONEXIÓN DEL CONDUCTO DE ESCAPE
A LA SALIDA DERECHA O IZQUIERDA
Siga estos pasos para conectar el conducto de escape
a la salida del lado izquierdo o del lado derecho:
1. Usando un destornillador para tornillos de cabeza
plana, ponga la tapa de la salida de escape que
usted piensa usar en el lado derecho o el izquierdo
para alinear las lengüetas que sostienen la tapa en
su sitio.
2. Retire la tapa de la salida de escape.
3. Retire el tubo corto de la salida trasera de escape y
colóquelo en la salida que usted desea usar.
4. Empuje el conducto conectándolo en el tubo corto y
sujételo con una abrazadera.
5. En cuanto el conducto esté bien conectado, inserte
el tubo corto en el orificio. Debe entrar a presión en
su sitio.
6. Después de empujar la secadora para ponerla en su
sitio, revise para comprobar que el conducto no haya
quedado doblado o torcido.
7. Use la tapa de salida de escape que usted retiró
en pasos anteriores para cubrir la salida trasera de
escape.
¡ADVERTENCIA!
Para reducir el riesgo de incendio, este aparato debe tener
la expulsión hacia en EXTERIOR o el equivalente.
Nunca cubra el extremo del tubo o la manguera de
ventilación de la secadora con algo para atrapar la pelusa,
excepto con una canasta de ventilación aprobada por
UL.
Tubo de
escape
Tubo T
(no se incluye)
Altura 33-½ a 34-½ pulg (85 a 87.6 cm)
Ancho 23-
7/16 pulg (59.5 cm) Más la conexión
de la manguera de expulsión
Profundidad T711/T721/T731: 24-7/16 pulg
(62 cm)
Peso 86 libras (39 kg)
Material del tambor Acero inoxidable
Armazón exterior Acero galvanizado en
caliente y esmaltado
secado en estufa
Requerimiento de
energía 2800 vatios (T711: 3300 v.)
Para la conexión Monofásico de 230 V, 30
Amp
Elemento calentador 2500 vatios (T711: 3000 v.)
