Page 4
Hauteur 33-1/2”–34-1/2 (850–876 mm)
Largeur 23-7/16” (595 mm) Plus con-
nexion du boyau d’évacuation
Profondeur 23-7/16” (595 mm)
Poids 86 lbs (39 kg)
Matériel du tambour Acier inoxydable
Lisez ces instructions attentivement avant d’installer la machine.
L’installation doit être faire par une personne qualifiée qui est au
courant des codes et exigences locales pour les branchements
électriques et la plomberie.
SPÉCIFICATIONS
INSTRUCTIONS D’INSTALLATION
Boîtier extérieur Acier galvanisé à chaud
et recouvert d’émail
Courant requis 2800 watts
Pour branchement Phase unique, 230 V, 30 Amp
Fusible interne 15 amp.
Élément chauffant 2500 watts
NOTE: Les dommages cosmétiques doivent être
rapportés à votre concessionnaire dans les cinq
jours qui suivent la date d’achat
. Après avoir
déballé la laveuse, vérifiez qu’il n’y a aucun
dommage cosmétique.
NOTE: Vous devrez acheter un tuyau en métal flexible
de 4 pouces de diamètre approuvé UL et
CSA.
La sécheuse est fournie avec un raccord de conduit
attaché à la bouche de ventilation à l’arrière, mais le
conduit d’évacuation peut être rattaché soit à une sortie
CONNEXION DU CONDUIT D’ÉVACUATION À LA SÉCHEUSE
Raccordement du boyau à
l’ouverture arrière
Pour connecter le boyau d’évacuation, suivez les étapes
suivantes:
Pour connecter le boyau d’évacuation, suivez les étapes
suivantes:
1. Poussez le boyau sur l’embout de tuyau et fixez-le
bien avec un collier de serrage.
2. Une fois le boyau rattaché à l’embout, insérez l’embout
dans le trou. Un petit bruit sec se produira lors de sa
remise en place.
3. Après avoir poussé la machine et l’avoir stabilisée
en place, vérifiez bien que le conduit ne s’est pas
entortillé ou bloqué.
Ouverture
d’évacuation à
l’arrière
Embout
Boyau
(non fourni)
NOTE: Une longueur excessive de conduit et un excès
de coudes peut affecter la qualité du séchage.
Nous vous recommandons de couper toute
longueur superflue du conduit et d’avoir le
moins de courbes possibles. Ces courbes
doivent être aussi souples que possible.
NOTE: La longueur maximale du conduit est de 15
pieds, et deux coudes de 90° sont permis.
Soustrayez 4 pieds de conduit pour chaque
coude additionnel.
CONNEXION DU CONDUIT
D’ÉVACUATION À LA SORTIE GAUCHE
OU DROITE
Pour connecter le conduit d’évacuation à la sortie droite ou
gauche de la sécheuse, suivez les étapes suivantes :
1. Avec un tournevis à pointe plate, tournez la plaque de
couvercle d’évacuation que vous voulez utiliser, soit
vers la gauche ou la droite, afin d’aligner les onglets
qui la retiennent en place.
2. Enlevez le couvercle de la sortie d’évacuation.
3. Enlevez le raccord de tuyau d’évacuation arrière et
placez-le dans la sortie que vous allez utiliser.
4. Poussez le conduit d’évacuation dans le raccord et
fixez-le à l’aide d’une attache.
5. Une fois le conduit fixé, enfoncez le raccord dans le
trou de sortie. Il devrait s’encastrer en faisant entendre
un déclic.
6. Une fois la sécheuse en place, vérifiez qu’il n’y a pas
de plis ou d’entortillements du conduit d’évacuation.
7. Utilisez le couvercle que vous avez enlevé pour couvrir
la sortie arrière.
MISE EN GARDE!
Afin de réduire le risque d’incendie, cette sécheuse
doit avoir son boyau d’évacuation de l’air dirigé vers
L’EXTÉRIEUR ou l’équivalent.
Ne couvrez jamais l’extrémité du stub ou du tuyau
d’évacuation de la sécheuse avec quoi que ce soit
qui risquerait d’attirer la charpie, exception faite du
panier de ventilation UL approuvé.

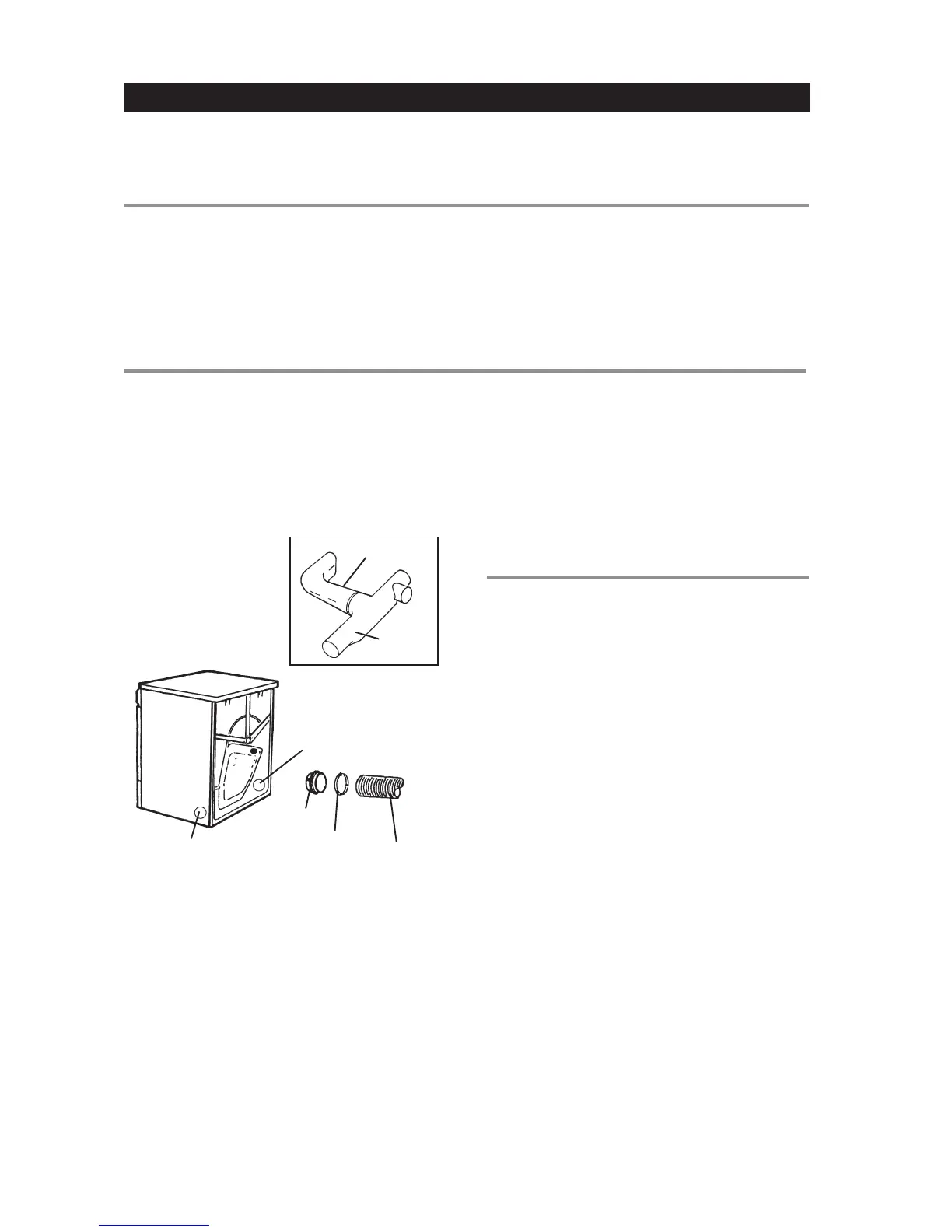

Les sécheuses ASKO
ont une bouche de
ventilation en forme de
‘T’ qui vous permet de
connecter le conduit
d’évacuation à l’arrière,
ou sur le côté gauche
ou droit.
Ouverture d’évacuation
sur le côté
Collier de
serrage
