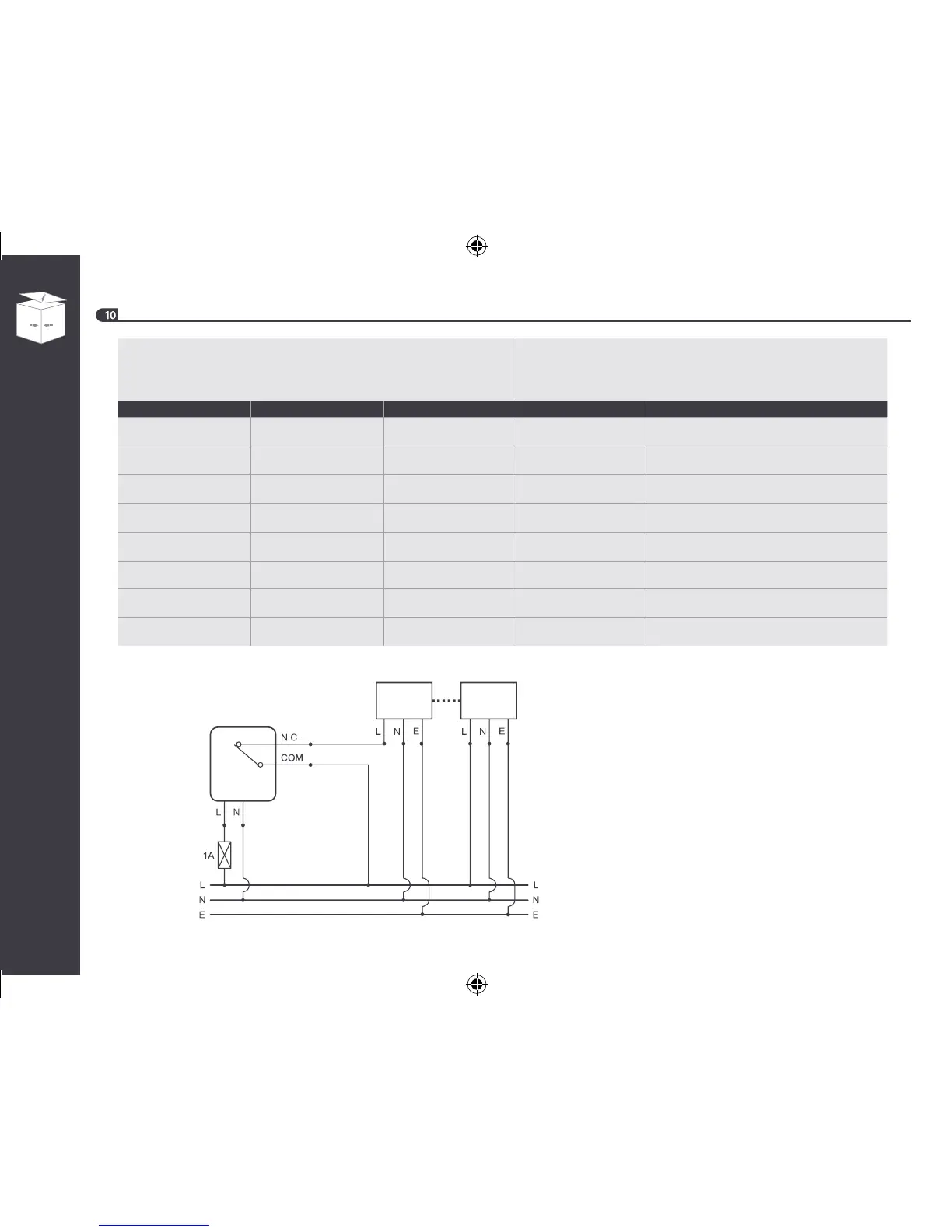

Aspen mini aqua - Wiring Diagram and Wire Colours; Electrical Connections Explained

14
POWER - ALIMENTATION - STROMVERSORGUNG - ALIMENTACION -
ALIMENTAZIONE - ПИТАНИЕ - MOC - ALIMENTAR
ALARM/VOLT FREE - ALARME/SANS CONTACT DE VOLTAGE
- ALARM/POTENTIALFREI - RELÉ ALARMA SIN RIESGO
ELECTRICO - WALLARME/CONTATTI LIBERI DA TENSIONE -
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ/БЕСПОТЕНЦИАЛЬНЫЙ КОНТАКТ
- ALARM / BEZNAPIĘCIOWY - ALARME/SEM TENSÃO
European 230V: US 230V: US 120V: European 230V: US 230V / US 120V::
(L) LIVE: Brown
(N) NEUTRAL: Blue
(L) LINE 1: Black
(N) LINE 2: Red
(L) LINE 1: Black
(N) LINE 2: White
Black
Black
(N.C.) NORMALLY CLOSED: Purple
(COM) COMMON: Grey
(L) PHASE: Marron
(N) NEUTRE: Bleu
(L) LINE 1: Noir
(N) LINE 2: Rouge
(L) LINE 1: Noir
(N) LINE 2: Blanc
Noir
Noir
(N.C.) NORMALEMENT BRANCHE: Violet
(COM) COMMUN: Gris
(L) PHASE: Braun
(N) NEUTRAL: Blau
(L) LINE 1: Schwarz
(N) LINE 2: Rot
(L) LINE 1: Schwarz
(N) LINE 2: Weiß
Schwarz
Schwarz
(N.C.) ÖFFNER: Lila
(COM) MITTELKONTAKT: Grau
(L) TOMA: Marrón
(N) NEUTRO: Azul
(L) LINE 1: Negro
(N) LINE 2: Rojo
(L) LINE 1: Negro
(N) LINE 2: Blanco
Negro
Negro
(N.C.) NORMALMENTE CERRADO: Violeta
(COM) COMÚN: Gris
(L) FASE: Marrone
(N) NEUTRO: Blu
(L) LINE 1: Nero
(N) LINE 2: Rosso
(L) LINE 1: Nero
(N) LINE 2: Bianco
Nero
Nero
(N.C.) NORMALMENTE CHIUSO: Viola
(COM) COMUNE: Grigio
(L) ФАЗА: Коричневый
(N) НОЛЬ: Голубой
(L) ЛИНИЯ 1: Черный
(N) ЛИНИЯ 2: Красный
(L) ЛИНИЯ 1: Черный
(N) ЛИНИЯ 2: Белый
Черный
Черный
(N.C.) НОРМАЛЬНО ЗАМКНУТЫЙ: Фиолетовый
(COM) ОБЩИЙ: Серый
(L) POD NAPIĘCIEM: Brązowy
(N) ZERO: Niebieski
(L) Linia 1: Czarny
(N) Linia 2: Czerwony
(L) Linia 1: Czarny
(N) Linia 2: Biały
Czarny
Czarny
(N.C.) ZESTYK ROZWIERNY: Fioletowy
(COM) WSPÓLNY: Szary
(L) FASE: Castanho
(N) NEUTRO: Azul
(L)LiNE 1: Preto
(L)LiNE 2: Vermelho
(L)LiNE 1: Preto
(L)LiNE 2: Branco
Preto
Preto
(N.C.) NORMALMENTE FECHADO: Púrpura
COM) COMUM: Cinzento
1. PUMP UNIT - POMPE - PUMPE - BOMBA - POMPA -
НАСОС - POMPA - BOMBA
2. INDOOR UNIT - UNITÉ D'INTÉRIEUR - INNENEINHEIT
- UNIDAD DE INTERIOR - UNITA' INTERNA -
ВНУТРЕННИЙ БЛОК - JEDNOSTKA WEWNĘTRZNA
- UNIDADE INTERIOR
3. INTERCONNECTING CABLES - CÂBLES RELIANTS
ENSEMBLE -VERBINDUNGSKABEL - CABLES DE
INTERCONEXIÓN / CAVI DI COLLEGAMENTO -
СОЕДИНИТЕЛЬНЫЕ ПРОВОДА - PRZEWODY ŁĄCZĄCE
- CABOS DE INTERLIGAÇÃO
4. OUTDOOR UNIT - UNITÉ EXTÉRIEURE -
AUSSENEINHEIT - UNIDAD AL AIRE LIBRE - UNITA'
ESTERNA - НАРУЖНЫЙ БЛОК - JEDNOSTKA
ZEWNĘTRZNA - UNIDADE EXTERIOR
1
2 3 4
