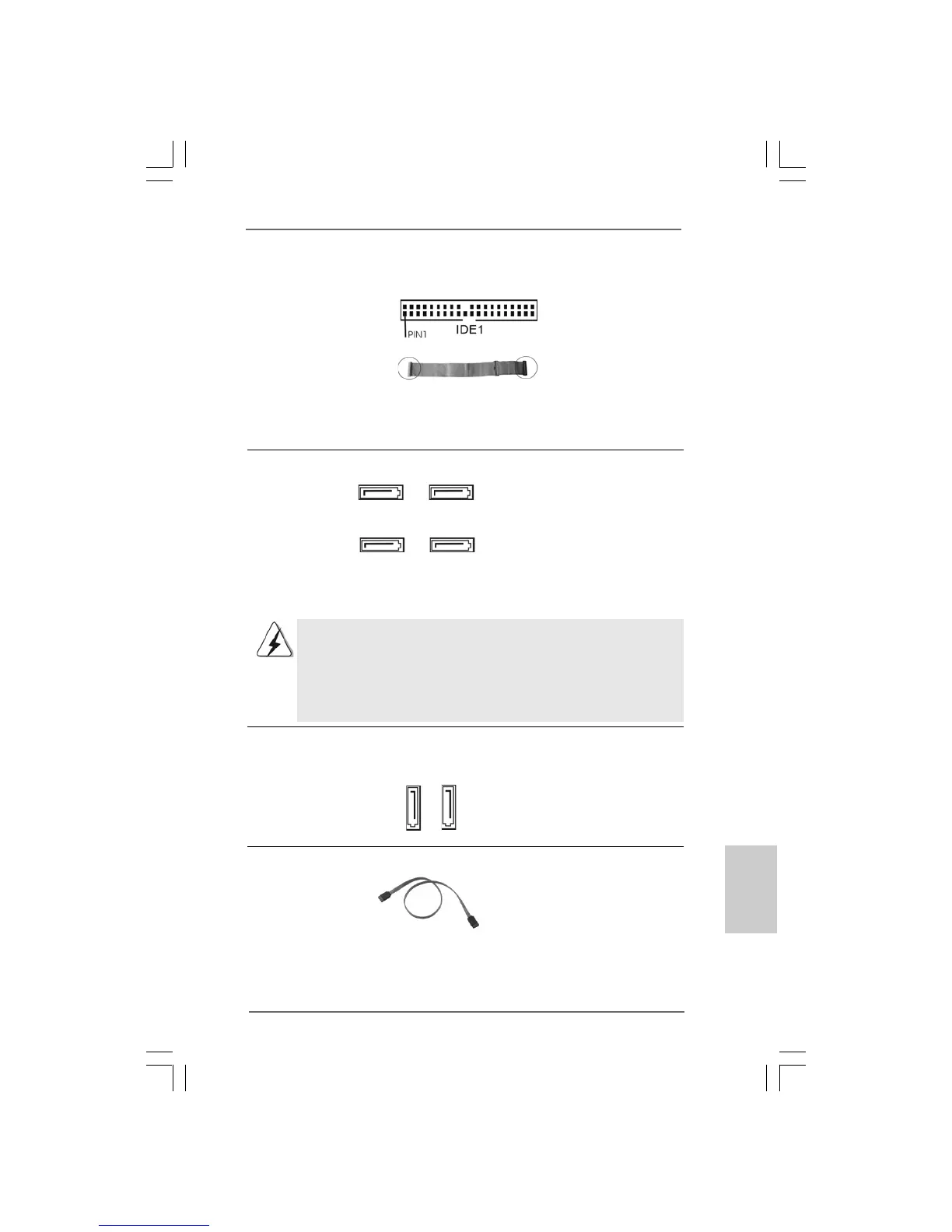

ASRock 775XFire-eSATA2+ Motherboard
Connecteur IDE primaire (bleu)
(IDE1 br. 39, voir p.2 No. 10)
connecteur bleu connecteur noir
vers la carte mère vers le disque dur
Câble ATA 66/100 80 conducteurs
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
Connecteurs Série ATAII Ces deux connecteurs Série
(SATAII_BLUE (PORT0): ATAII (SATAII) prennent en
voir p.2 No. 16) charge les câbles SATA pour
(SATAII_BLACK (PORT1): les périphériques de stockage
voir p.2 No. 15) internes. L’interface SATAII
(SATAII_RED (PORT2): actuelle permet des taux
voir p.2 No. 13) transferts de données pouvant
(SATAII_ORANGE (PORT3): aller jusqu’à 3,0 Gb/s.
voir p.2 No. 14)
Connecteurs eSATAII
(eSATAII_TOP: voir p.2 No. 35)
(eSATAII_BOTTOM: voir p.2 No. 34)
Câble de données L’une des deux extrémités du
Série ATA (SATA) câble de données SATA peut
être connectée au disque dur
SATA / SATAIIou au connecteur
SATAII sur la carte mère.
Les connecteurs SATAII_RED(rouge) (PORT2) et SATAII_ORANGE(orange)
(PORT3) peuvent être utilisés pour les mémoires internes ou être connectés
aux connecteurs eSATAII_BOTTOM et eSATAII_TOP avec la couleur
correspondante pour gérer les périphériques eSATAII. Veuillez lire « Présentation
de l’interface eSATAII » page 129 pour les détails sur eSATAII et sur les
procédures d’installation d’eSATAII.
SATAII_BLACK
(PORT1)
SATAII_ORANGE
(PORT3)
SATAII_BLUE
(PORT0)
SATAII_RED
(PORT2)
eSATAII_TOP
eSATAII_BOTTOM
Ces deux connecteurs eSATA II
gèrent les câbles de données
SATA pour la fonction SATAII
externe. L’interface courante
eSATA II permet un débit de
transfert allant jusqu’à 3 Go/s.
