ASRock 775XFire-eSATA2+ Motherboard
FrançaisFrançais
FrançaisFrançais
Français

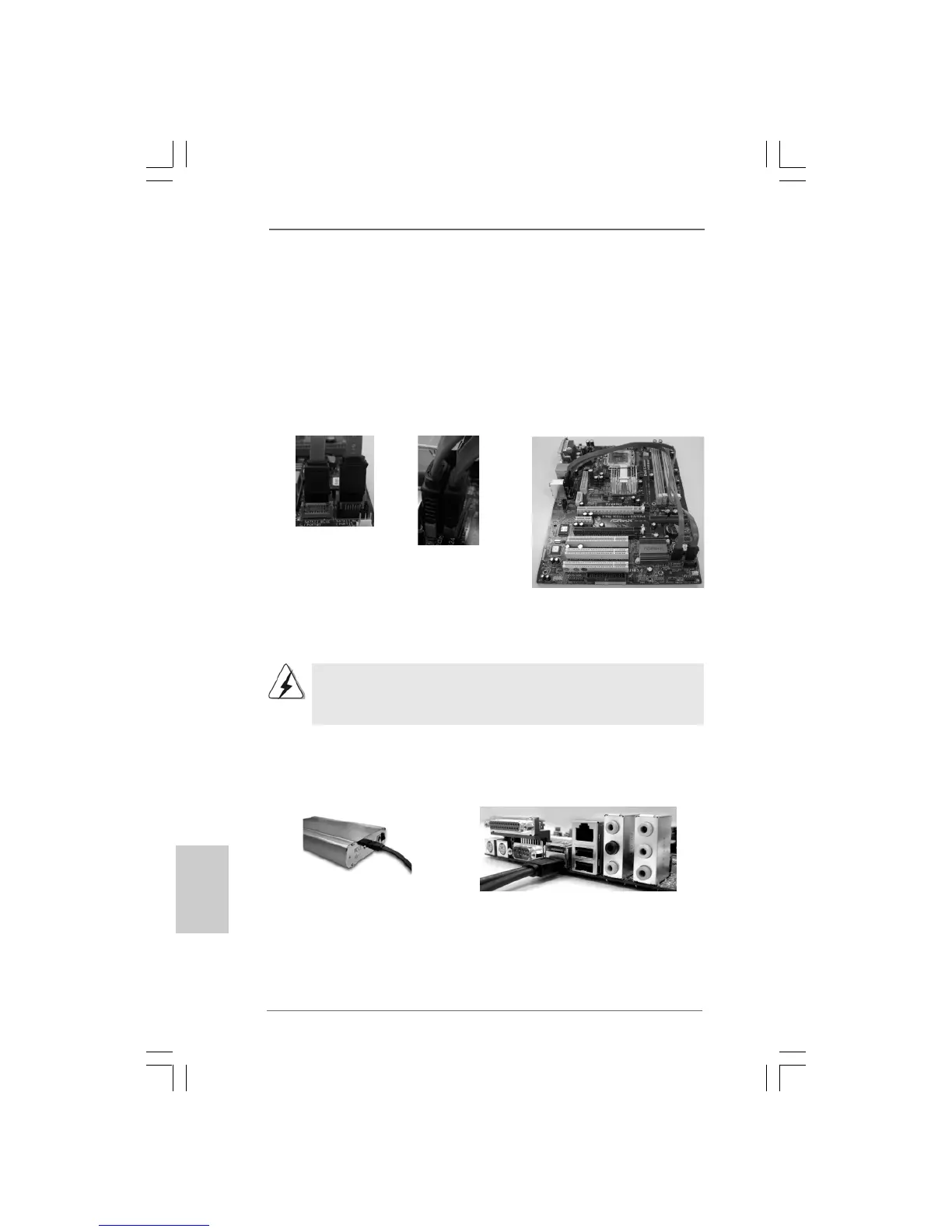

2. Si vous projetez d’installer deux périphériques eSATAII à cette carte-mère,
vous devez activer les ports eSATAII supérieur et inférieur du blindage
entrée/sortie. Pour ce faire, vous devez d’abord connecter le connecteur
SATAII rouge (SATAII_RED(rouge); voir p.2 n° 13) et le connecteur eSATAII
rouge (eSATAII_BOTTOM; voir p.2 n° 34) à un câble de données SATA, puis
connecter le connecteur SATAII orange (SATAII_ORANGE (orange); voir p.2
n° 14) et le connecteur eSATAII orange (eSATAII_TOP; voir p.2 n° 35) à un
autre câble de données SATA. Les deux ports eSATAII supérieur et
inférieur du blindage entrée/sortie sont alors activés.
Connectez les câbles
de données SATA au
connecteur SATAII
rouge (SATAII_RED
(rouge) (PORT2)) et
au connecteur SATAII
orange (SATAII_ORANGE
(orange) (PORT3))
Connectez les câbles de
données SATA au
connecteur eSATAII
rouge (eSATAII_BOTTOM)
et au connecteur eSATAII
orange (eSATAII_TOP)
3. Utilisez le câble de périphérique eSATAII pour connecter le périphérique
eSATAII et le port eSATAII du blindage entrée/sortie en fonction du
connecteur eSATAII que vous connectez au câble de données SATA.
Connectez l’autre extrémité du câble de
périphérique SATAII au port eSATAII du blindage
entrée/sortie.
Connectez une extrémité du
câble de périphérique SATAII
au périphérique eSATAII.
Veuillez veiller à connecter correctement les connecteurs SATAII et eSATAII
avec la couleur correspondante de sorte que la fonction eSATAII fonctionne
parfaitement.
