ASRock 775XFire-eSATA2+ Motherboard

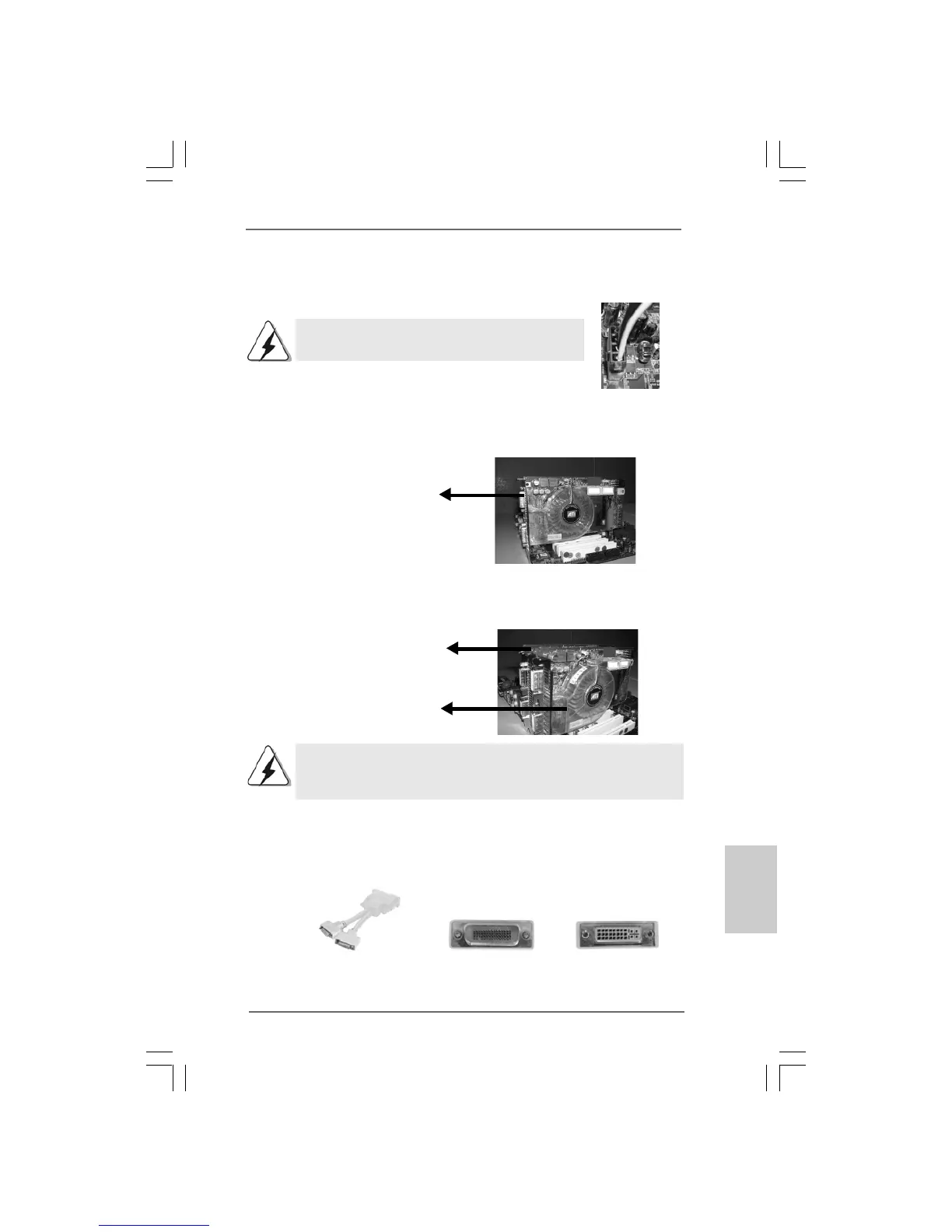

Fase 1. Eseguire il collegamento al sistema d’alimentazione. Collegare un
connettore d’alimentazione disco rigido al connettore alimentazione
SLI/XFIRE.
Si raccomanda di usare alimentatori 500-Watt o superiori
per beneficiare della funzione CrossFire
TM
.
Fase 2. Installare la scheda grafica standard Radeon (CrossFire
TM
Ready)
nell’alloggio AGI Express (PCI Express x 4). Fare riferimento alla
sezione “Alloggi d’espansione” per le appropriare procedure
d’installazione.
Scheda grafica standard
Radeon (CrossFire
TM
Ready)
Fase 3. Installare la scheda grafica Radeon CrossFireTM Edition nell’alloggio
PCI Express x 16. Fare riferimento alla sezione “Alloggi
d’espansione” per le appropriare procedure d’installazione.
Scheda grafica standard
Radeon (CrossFire
TM
Ready)
Scheda grafica Radeon
CrossFire
TM
Edition
È consentito installare due schede grafiche CrossFire
TM
Edition in entrambi gli
alloggi, oppure si può usare una scheda CrossFireTM Edition ed una scheda
compatibile standard Radeon (CrossFire
TM
Ready) della stessa serie.
Fare 4. Collegare correttamente il cavo DVI-DMS al connettore del monitor
ed alle due schede grafiche che si stanno installando. (Se si
installano due schede grafiche standard Radeon (CrossFire
TM
Ready) a questa scheda madre, saltare questo punto.)
Cavo DVI-DMS
Connettore DMS
Connettore DVI
