ASRock 775XFire-eSATA2+ Motherboard
ItalianoItaliano
ItalianoItaliano
Italiano

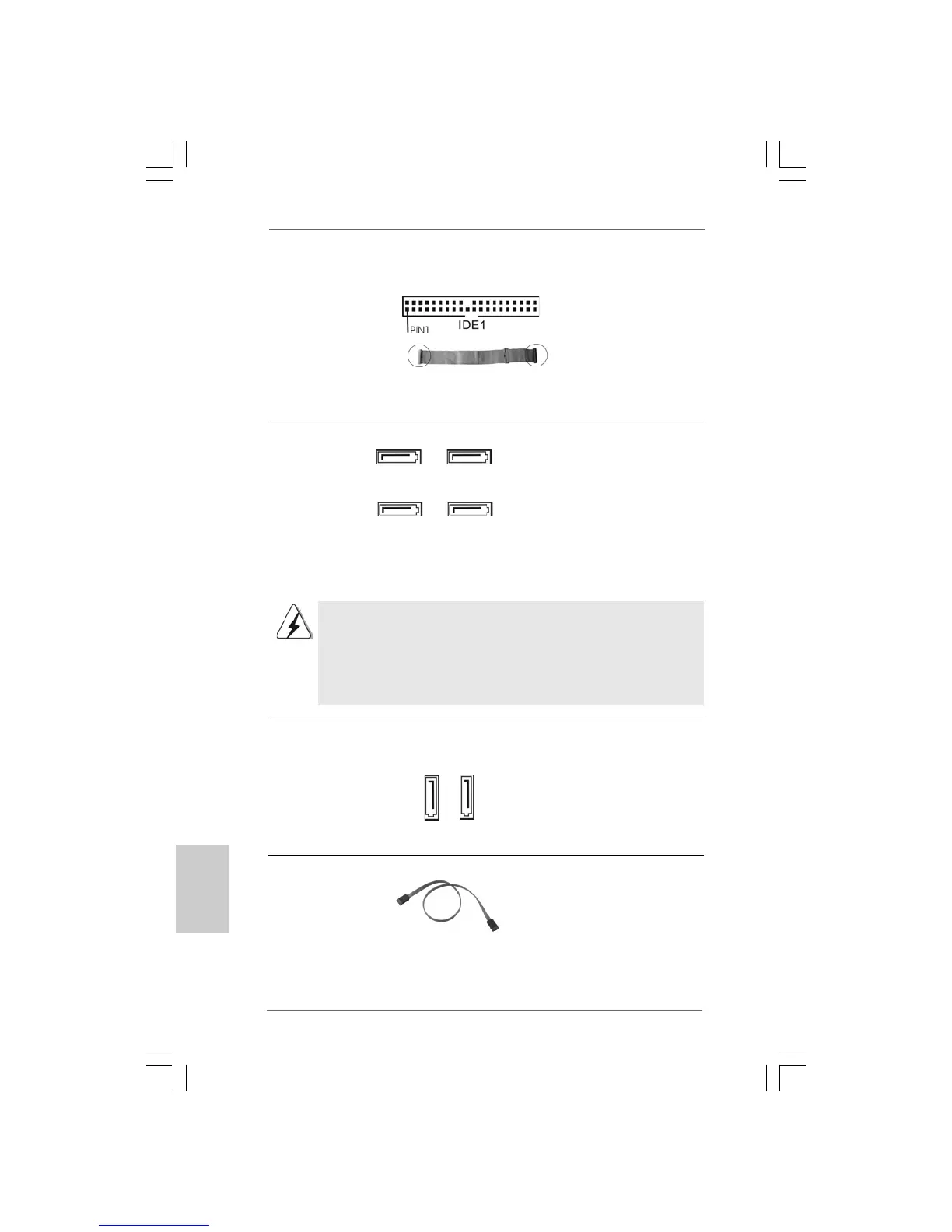

Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 25)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
Connettori Serial ATAII Questi due connettori Serial
(SATAII_BLUE (PORT0): ATAII (SATAII) supportano cavi
vedi p.2 Nr. 16) dati SATA per dispositivi di
(SATAII_BLACK (PORT1): immagazzinamento interni.
vedi p.2 Nr. 15) ATAII (SATAII) supportano cavi
(SATAII_RED (PORT2): SATA per dispositivi di memoria
vedi p.2 Nr. 13) interni. L’interfaccia SATAII
(SATAII_ORANGE (PORT3): attuale permette velocità di
vedi p.2 Nr. 14) trasferimento dati fino a
3.0 Gb/s.
Connettori eSATAII
(eSATAII_TOP: vedi p.2 Nr. 35)
(eSATAII_BOTTOM: vedi p.2 Nr. 34)
Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo
dati SATA possono collegarsi
all’hard disk SATA / SATAII o al
connettore SATAII sulla scheda
madre.
I connettori SATAII_RED (rosso)(PORT2) e SATAII_ORANGE (arancione)
(PORT3) possono venire adoperati per periferiche di memorizzazione interna o
possono essere collegati ai connettori eSATAII_BOTTOM e eSATAII_TOP con i
colori corrispondenti per supportare periferiche eSATAII. Si prega di consultare
“Introduzione all’interfaccia SATAII Interface” a pagina 164 per ulteriori
informazioni sulle procedure di installazione di eSATAII ed eSATAII.
SATAII_BLACK
(PORT1)
SATAII_ORANGE
(PORT3)
SATAII_BLUE
(PORT0)
SATAII_RED
(PORT2)
eSATAII_TOP
eSATAII_BOTTOM
Questi due connettori eSATA II
supportano i cavi dati SATA per
la funzione esterna SATAII.
L’interfaccia attuale eSATA II
consente una gamma di trasfer-
imento dati massima di 3,0 Gb/s.
