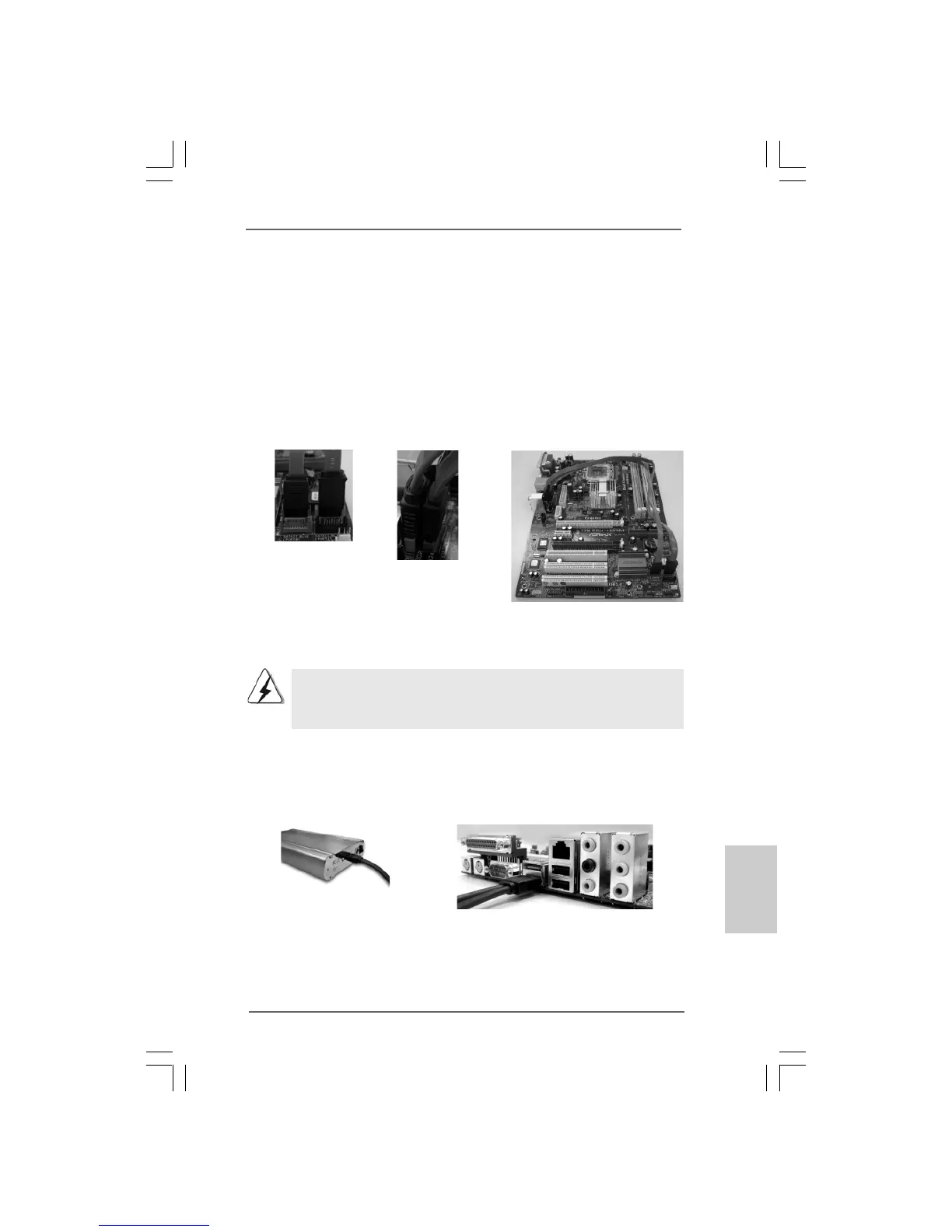

2. Quando si prova ad installare due periferiche eSATAII a questa scheda
madre, si consiglia di attivare sia la porta superiore che quella inferiore
eSATAII dello schermo I/O. Per attivare le porte superiore ed inferiore
eSATAII dello schermo I/O, bisogna collegare dapprima il connettore SATAII
rosso (SATAII_RED(rossa); vedere p.2 No.13) ed il connettore eSATAII
rosso (eSATAII_BOTTOM; see p.2 No.34) con un cavo dati SATA, quindi
collegare il connettore SATAII arancione (SATAII_ORANGE(arancione);
vedere p.2 No.14) ed il connettore eSATAII arancione (eSATAII_TOP; vedere
p.2 No.35) con un altro cavo dati SATA. Successivamente, si attivano sia la
porta superiore che quella inferiore eSATAII dello schermo I/O.
Collegare i cavi dati
SATA ai connettori
eSATAII rosso (eSATAII_
BOTTOM) ed arancione
(eSATAII_TOP)
Collegare i cavi dati
SATA ai connettori
SATAII rosso (SATAII_
RED(rossa) (PORT2))
ed arancione (SATAII_
ORANGE(arancione)
(PORT3))
3. Adoperare il cavo della periferica eSATAII per collegare la periferica
eSATAII e la porta eSATAII dello schermo I/O in base al connettore eSATAII
cui si collega il cavo dati SATA.
Collegare una estremità del
cavo della periferica eSATAII
alla periferica eSATAII
Collegare un’altra estremità del cavo della
periferica eSATAII alla porta eSATAII dello
schermo I/O
Assicurarsi di collegare correttamente i connettori SATAII ed eSATAII
in base ai colori corrispondenti in modo che l’opzione eSATAII funzioni
correttamente.
