ASRock 775XFire-eSATA2+ Motherboard
EspañolEspañol
EspañolEspañol
Español

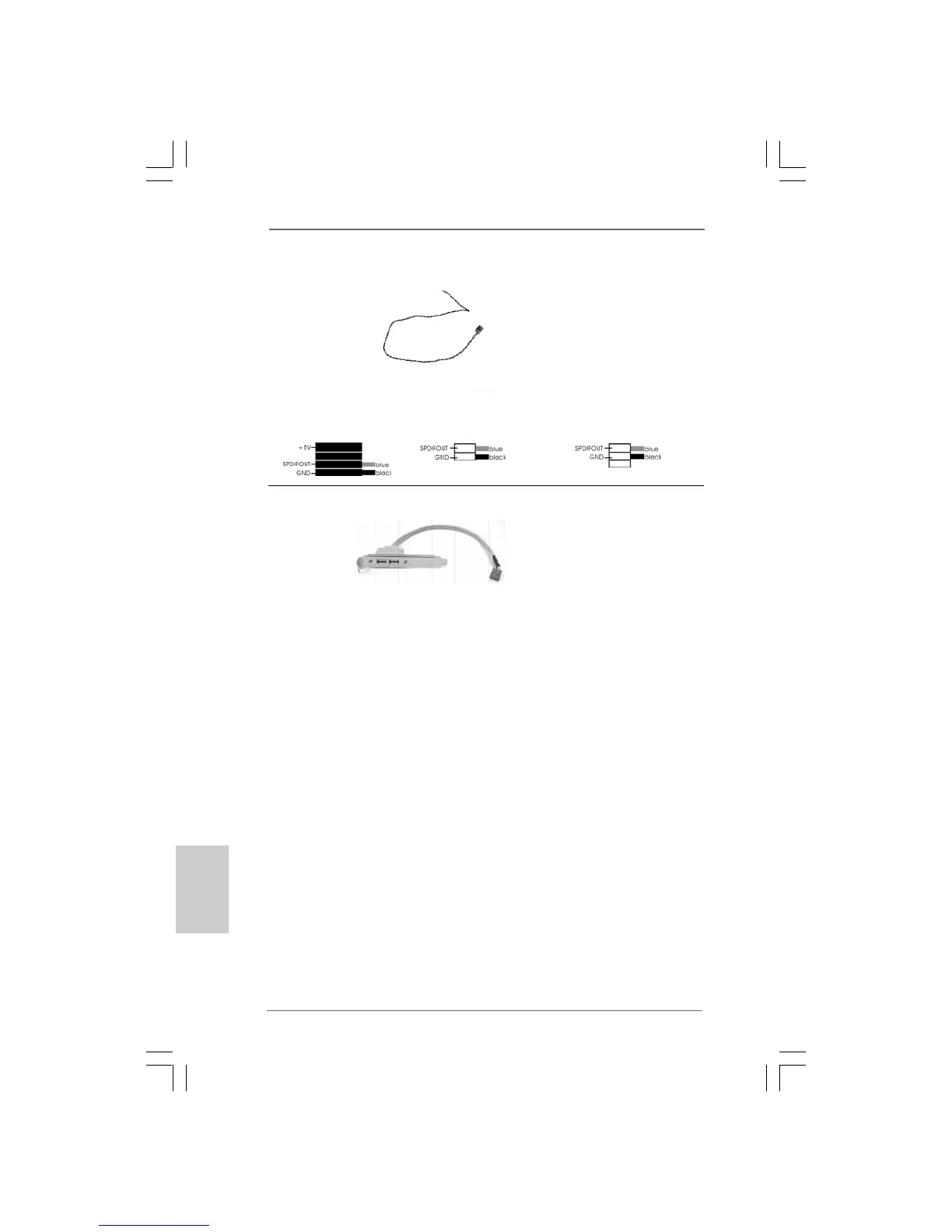

Cable HDMI_SPDIF Conecte el extremo negro (A) del
(Opcional) cable HDMI_SPDIF en la
cabecera HDMI_SPDIF de la
placa base. Conecte después el
extremo blanco (B o C) del cable
HDMI_SPDIF en el conector
HDMI_SPDIF de la tarjeta VGA
HDMI.
A. Extremo negro B. Extremo blanco (2 patillas) C. Extremo blanco (3 patillas)
C
B
A
Abrazadera USB Este soporte USB admite 2
puertos USB 2.0 adicionales
además del panel de E/S.
Enchufe el conector de color
azul en el cable de este
soporte USB a la base de
conexiones USB 2.0 (USB23,
USB45 o USB67) y fije el
soporte USB al chasis con
tornillos.
