ASRock 775XFire-eSATA2+ Motherboard
EspañolEspañol EspañolEspañol
Español

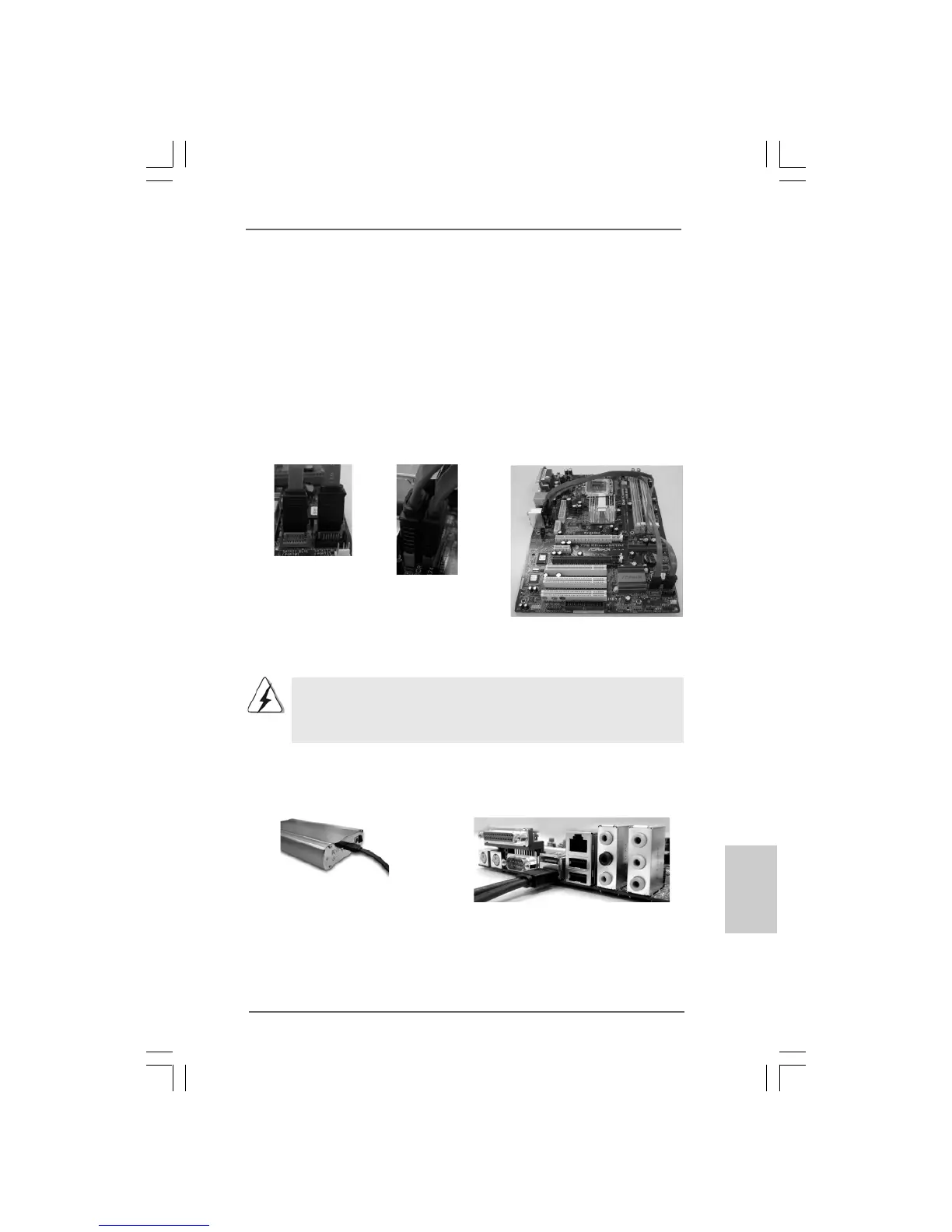

2. Si piensa instalar dos dispositivos eSATAII en esta placa base, necesitará
habilitar los puertos superior e inferior eSATAII en el escudo de E/S. Para
habilitar los puertos superior e inferior eSATAII del escudo de E/S, deberá
conectar el conector rojo SATAII (SATAII_RED (rojo); consulte p.2 N. 13) y el
conector rojo eSATAII (eSATAII_BOTTOM; consulte p.2 N.34) con un cable
de datos SATA en primer lugar, y después conectar el conector anaranjado
SATAII (SATAII_ORANGE (anaranjado); consulte p.2 N. 14) y el conector
anaranjado eSATAII (eSATAII_TOP, consulte p.2 N.35) con otro cable de
datos SATA. Después de hacerlo, habrá habilitado los puertos superior e
inferior eSATAII del escudo de E/S.
Conecte los cables de
datos SATA al conector
SATAII rojo (SATAII_RED
(rojo) (PORT2)) y el
conector anaranjado
SATAII (SATAII_ORANGE
(anaranjado) (PORT3))
Conecte el cable de
datos SATA al conector
rojo eSATAII (eSATAII_
BOTTOM) y el conector
anaranjado eSATAII
(eSATAII_TOP)
3. Utilice el cable del dispositivo eSATAII para conectar el dispositivo eSATAII y
el puerto eSATAII del escudo de E/S según el conector eSATAII que
conecte al cable de datos SATA.
Conecte un extremo del cable de
dispositivo eSATAII al dispositivo eSATAII
Conecte el otro extremo del cable de
dispositivo eSATAII al puerto eSATAII del
escudo de E/S
Asegúrese de conectar correctamente los conectores SATAII y eSATAII
con sus colores correspondientes, de forma que la función eSATAII funcione
satisfactoriamente.
