ASRock 775XFire-eSATA2+ Motherboard
DeutschDeutsch
DeutschDeutsch
Deutsch

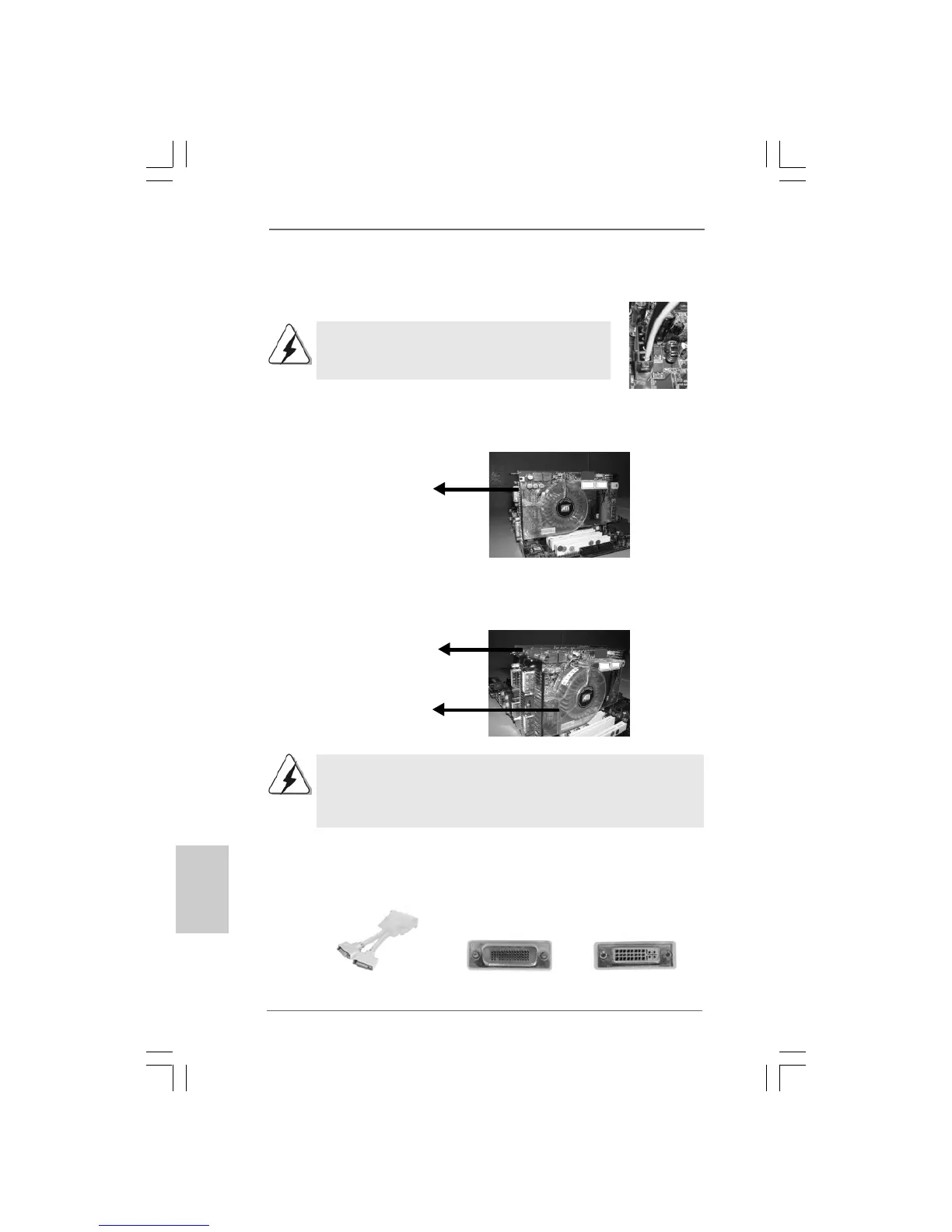

DMS-Anschluss
Schritt 1. Nehmen Sie die Stromversorgungsverbindung vor. Verbinden Sie
bitte einen Festplattenstromsteckverbinder mit dem SLI/XFIRE Power-
Anschluss.
Wir empfehlen Ihnen ein Netzteil mit 500 Watt oder noch
höherer Leistung zu verwenden, um die CrossFire
TM
-
Funktion zu nutzen.
Schritt 2. Stecken Sie die normale Radeon (CrossFire
TM
Ready) Grafikkarte in
den AGI Express-Steckplatz (PCI Express x 4) ein. Für Hinweise zur
Installation sehen Sie bitte im Abschnitt “Erweiterungssteckplätze”
nach.
Normale Radeon
(CrossFire
TM
Ready)
Grafikkarte
Schritt 3. Stecken Sie die Radeon CrossFire
TM
Edition Grafikkarte in den PCI
Express x 16-Steckplatz ein. Für Hinweise zur Installation sehen Sie
bitte im Abschnitt “Erweiterungssteckplätze” nach.
Normale Radeon
(CrossFire
TM
Ready)
Grafikkarte
Radeon CrossFire
TM
Edition Grafikkarte
Sie können entweder zwei CrossFire
TM
Edition Grafikkarten in die beiden
Steckplätze einstecken oder eine CrossFire
TM
Edition Grafikkarte und eine
kompatible normale Radeon (CrossFire
TM
Ready) Grafikkarte von der selben
Serie verwenden.
DVI-DMS-Kabel
DVI-Anschluss
Schritt 4. Verbinden Sie das DVI-DMS-Kabel mit den zwei installierten
Grafikkarten und dem Anschluss am Monitor. (Wenn Sie zwei
Radeon-Standardgrafikkarten (CrossFire
TM
Ready) in diesem
Motherboard installieren, überspringen Sie bitte diesen Schritt.)
