ASRock 775XFire-eSATA2+ Motherboard
DeutschDeutsch
DeutschDeutsch
Deutsch

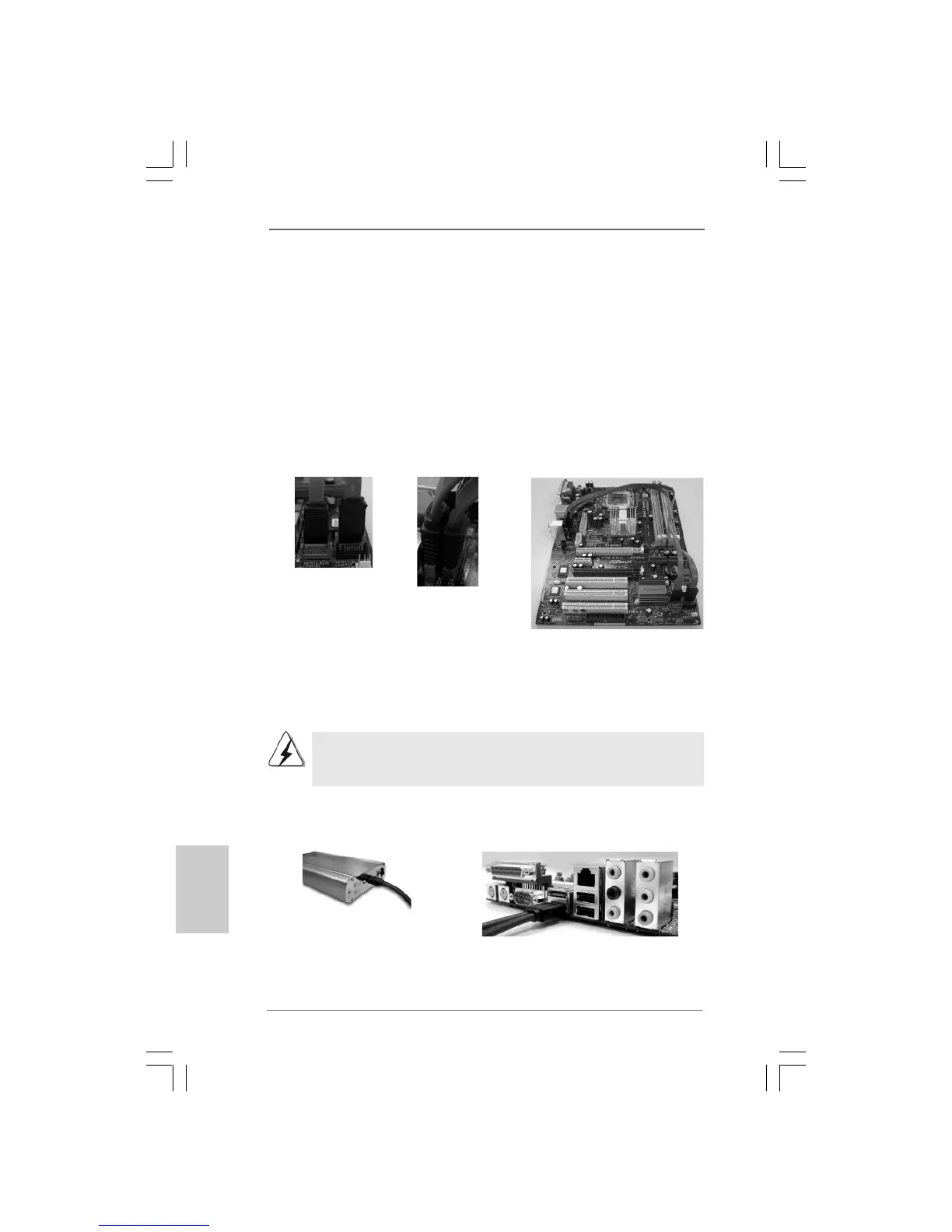

2. Wenn Sie zwei eSATAII-Geräte mit Ihrem Motherboard verwenden möchten,
müssen Sie sowohl den oberen als auch den unteren eSATAII-Anschluss
am Ein-/Ausgabefeld aktivieren. Zum Aktivieren des oberen und unteren
eSATAII-Anschlusses am Ein-/Ausgabefeld müssen Sie zunächst den roten
SATAII-Anschluss (SATAII_RED(rot); siehe Seite 2, Nr. 13) und den roten
eSATAII-Anschluss (eSATAII_BOTTOM; siehe Seite 2, Nr. 34) mit einem
SATA-Datenkabel verbinden und danach den orangefarbenen SATAII-
Anschluss (SATAII_ORANGE(orange); siehe Seite 2, Nr. 14) und den
orangefarbenen eSATAII-Anschluss (eSATAII_TOP; Seite 2, Nr. 35) mit
einem weiteren SATA-Datenkabel verbinden. Danach sind sowohl der
obere als auch der untere eSATAII-Anschluss am Ein-/Ausgabefeld
aktiviert.
Schließen Sie die
SATA-Datenkabel
sowohl an den roten
SATAII-Anschluss
(SATAII_RED(rot)
(PORT2)) als auch an
den orangefarbenen
SATAII-Anschluss
(SATAII_ORANGE
(orange) (PORT3)) an.
Verbinden Sie die SATA-
Datenkabel sowohl mit
dem roten eSATAII-
Anschluss (eSATAII_
BOTTOM) als auch mit
dem orangefarbenen
eSATAII-Anschluss
(eSATAII_TOP).
3. Verbinden Sie ein eSATAII-Gerät und den eSATAII-Anschluss am Ein-/
Ausgabefeld über das eSATAII-Gerätekabel mit dem eSATAII-Anschluss, an
den Sie das SATA-Datenkabel angeschlossen haben.
Schließen Sie ein Ende des
eSATAII-Gerätekabels an das
eSATAII-Gerät an.
Achten Sie darauf, die SATAII- und eSATAII-Stecker an die Anschlüsse der
passenden Farbe anzuschließen; nur so können die eSATAII-Funktionen richtig
arbeiten.
Verbinden Sie das andere Ende des eSATAII-
Gerätekabels mit dem eSATAII-Anschluss am
Ein-/Ausgabefeld.
