ASROCK 970M Pro3 Manual

31
Deutsch
970M Pro3

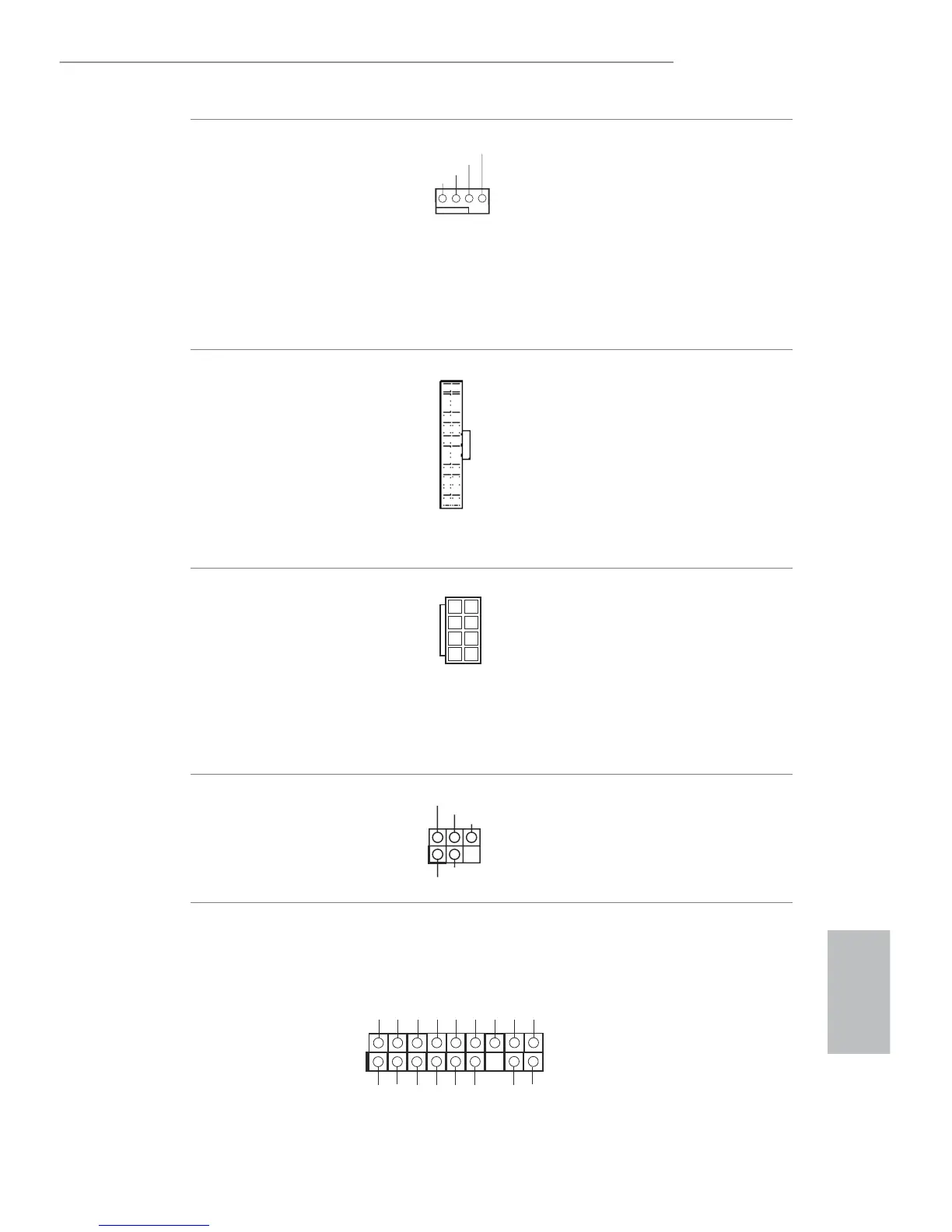

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V2)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-12-
V-Netzanschluss. Bitte
schließen Sie es zur Nut-
zung eines 4-poligen ATX-
Netzteils entlang Kontakt
1 und Kontakt 5 an.
Infrarotmodul-Stileiste
(5-polig, IR1)
(siehe S. 1, Nr. 19)
Diese Stileiste unterstützt
ein optionales kabelloses
Infrarotmodul zum
Übertragen und Empfangen.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 20)
Dieser Anschluss unterstützt
das Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertikate, Kennwörter
und Daten sicher auewahren
kann. Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
5
8
1
4

ASROCK 970M Pro3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2100, 2400 MHz
Processor socket	Socket AM3+
Processor manufacturer	AMD
Compatible processor series	AMD Phenom II X3, AMD Phenom II X4, AMD Phenom II X6
Processor thermal power (max)	140 W
USB 2.0 connectors	2
Number of SATA connectors	-
Number of SATA III connectors	6
Number of Parallel ATA connectors	0
USB 3.2 Gen 1 (3.1 Gen 1) connectors	1
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA III
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
Audio chip	Realtek ALC892
Component for	PC
Power source type	ATX
Motherboard chipset	AMD 970
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Motherboard southbridge	AMD SB950
Windows operating systems supported	Windows 7 Enterprise, Windows 7 Enterprise x64, Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64, Windows 7 Ultimate, Windows 7 Ultimate x64, Windows 8, Windows 8 Enterprise, Windows 8 Enterprise x64, Windows 8 Pro, Windows 8 Pro x64, Windows 8 x64, Windows 8.1, Windows 8.1 Enterprise, Windows 8.1 Enterprise x64, Windows 8.1 Pro, Windows 8.1 Pro x64, Windows 8.1 x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Enterprise, Windows Vista Enterprise x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
Parallel processing technology support	2-Way CrossFireX, Quad-GPU CrossFireX
BIOS type	UEFI AMI
ACPI version	1.1
BIOS memory size	32 Mbit
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	- mm
