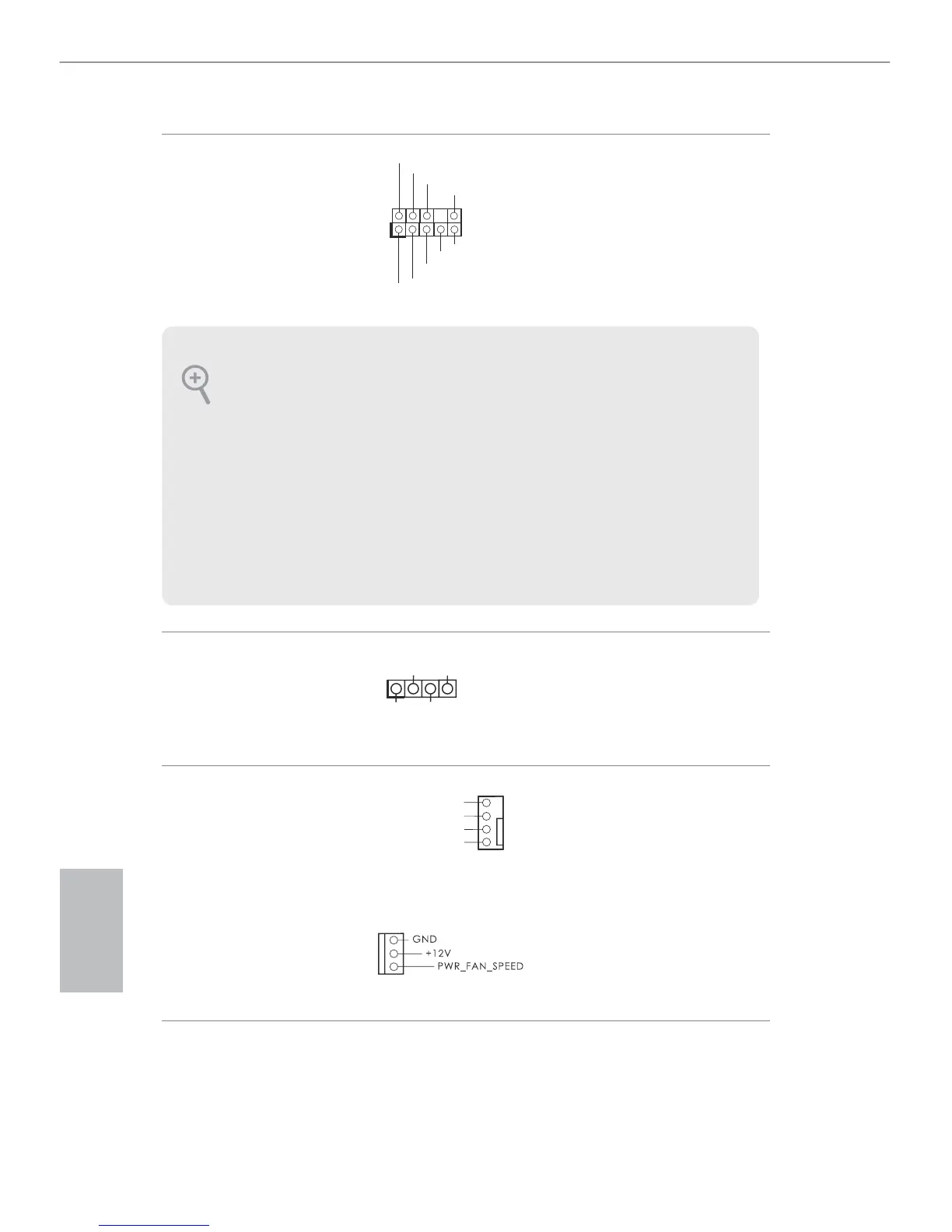

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 21)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 14)
Veuillez brancher le haut-
parleur du châssis sur cette
embase.
Connecteurs du châssis
et de l’alimentation du
ventilateur
(CHA_FAN1 à 4 broches)
(voir p.1, No. 23)
(PWR_FAN1 à 3 broches)
(voir p.1, No. 6)
Veuillez brancher les câbles
du ventilateur sur les
connecteurs du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection
de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA
pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre
manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il
est inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».
