51
Italiano
970M Pro3

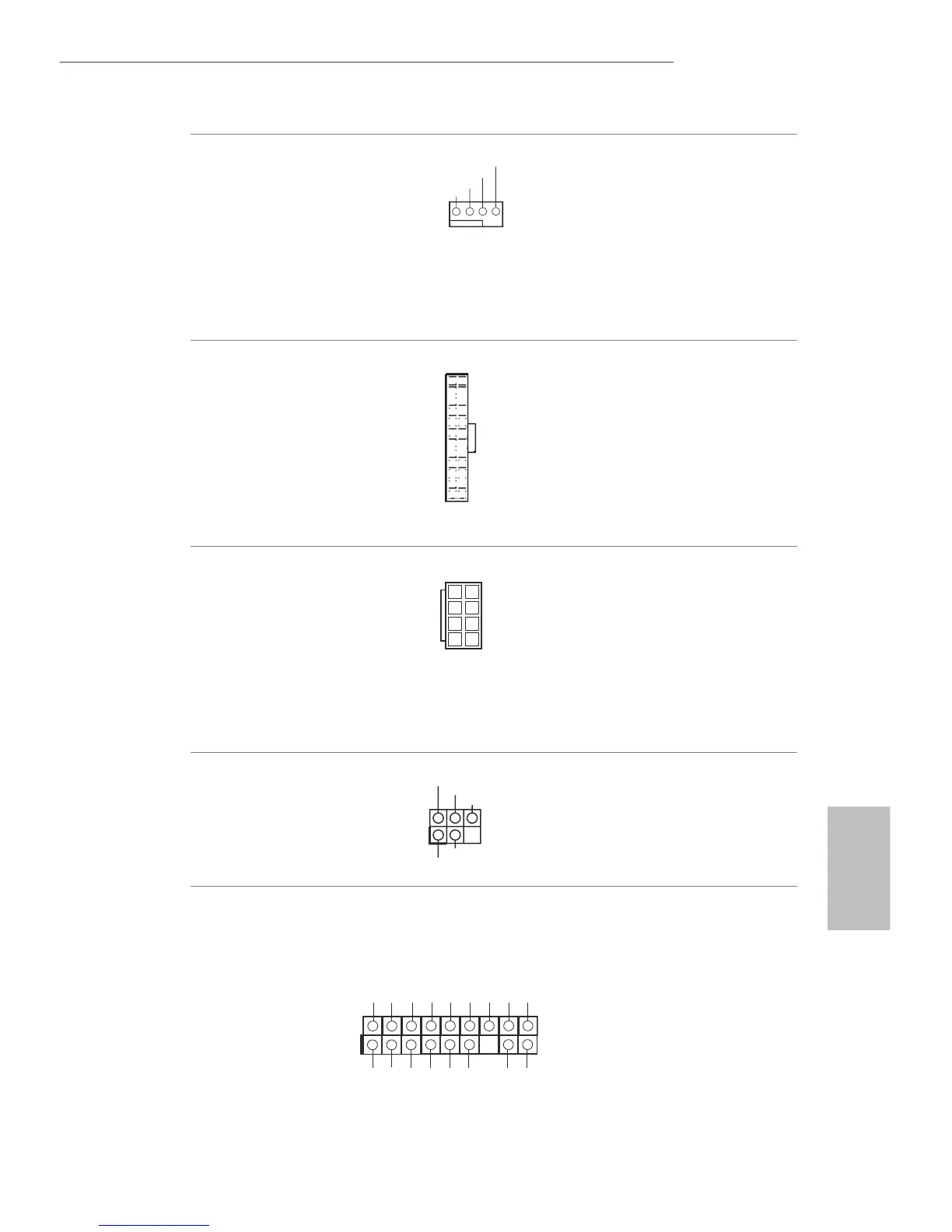

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di alimenta-
zione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX a
24 pin. Per utilizzare un'ali-
mentazione ATX a 20 pin,
collegarla lungo il pin1 e il
pin 13.
Connettore di alimenta-
zione ATX da 12 V
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a 4
pin, collegarla lungo il pin1
e il pin 5.
Header modulo infrarossi
(IR1 a 5 pin)
(vedere pag. 1, n. 19)
Questo header supporta
un modulo infrarossi di
trasmissione e ricezione
wireless opzionale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 20)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certicati digi-
tali, password e dati. Un sistema
TPM permette anche di potenziare
la sicurezza della rete, di proteg-
gere identità digitali e di garantire
l'integrità della piattaforma.
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1234
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
5
8
1
4
