ASROCK 980DE3/U3S3 Quick Installation Guide

109
ASRock 980DE3/U3S3 Motherboard
한 국 어
빨간색 줄무늬 쪽을 1 번 핀에

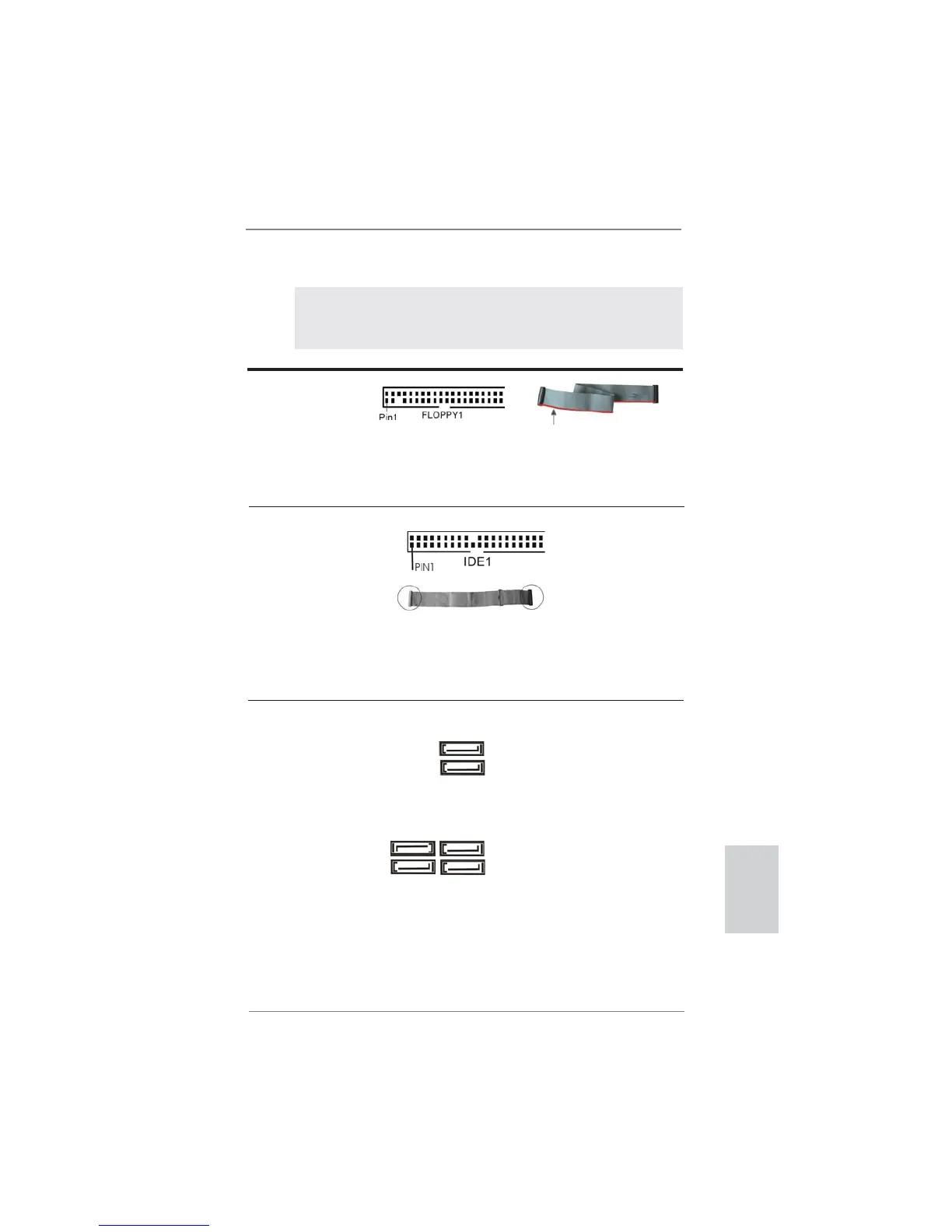

1.4 온보드 헤더 및 커넥터
주의!
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
콘넥터 그림 설명
FDD 콘넥터
(33 핀 FLOPPY1)
(2 페이지 , 27 번 항목 참조 )
참고 : 케이블의 빨간색 줄무늬가 있는 쪽을 커넥터의 1 번 핀에 맞추어
연결하십시오 .
시리얼 ATAII 커넥터 6 개의 시리얼 ATAII
(SATAII_1 (PORT 0):
(SATA) 커넥터는 내부 저장 장
2 페이지 , 20 번 항목 참조 )
치용 SATA 데이터 케이블을
(SATAII_2 (PORT 1):
지원합니다 . 커넥터가 내부
2 페이지 , 19 번 항목 참조 )
기억 장치용 SATA 케이블을
(SATAII_3 (PORT 2):
지원합니다 . 현재의 SATAII
2 페이지 , 18 번 항목 참조 )
인터페이스는 최고 3.0 Gb/s 의
(SATAII_4 (PORT 3):
데이터 전송 속도를
2 페이지 , 17 번 항목 참조 )
지원합니다 .
(SATAII_5 (PORT 4):
2 페이지 , 16 번 항목 참조 )
(SATAII_6 (PORT 5):
2 페이지 , 15 번 항목 참조 )
IDE 콘넥터 1 ( 검정 )
(39 핀 IDE1, 2 페이지 , 36 번 항목 참조 )
파란색은 메인보드에 검정색은 IDE 디바이스에
연결합니다 연결합니다
80 도체 ATA 66/100/133 케이블
참고 : 자세한 사항은 IDE 장치 벤더가 제공하는 사용 설명서를참조하십시오 .
SATAII_1 SATAII_3
(PORT 0) (PORT 2)
SATAII_2 SATAII_4
(PORT 1) (PORT 3)
SATAII_5
(PORT 4)
SATAII_6
(PORT 5)

ASROCK 980DE3/U3S3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	800, 1066, 1333, 1600, 1866 MHz
System bus rate	5.2 GT/s
Processor socket	Socket AM3+
Processor manufacturer	AMD
Compatible processor series	AMD Phenom II X2, AMD Phenom II X3, AMD Phenom II X4, AMD Phenom II X6
Processor thermal power (max)	140 W
Maximum number of SMP processors	1
Processor system buses supported	2600 MHz
USB 2.0 connectors	3
Number of SATA II connectors	6
Number of SATA III connectors	2
eSATA ports quantity	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Cooling type	Passive
Certification	FCC, CE, WHQL, ErP/EuP
Component for	PC
Motherboard chipset	AMD 760G
Audio output channels	5.1 channels
Motherboard form factor	ATX
Motherboard southbridge	AMD SB710
Windows operating systems supported	Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64, Windows 7 Ultimate, Windows 7 Ultimate x64, Windows 8, Windows 8 Enterprise, Windows 8 Enterprise x64, Windows 8 Pro, Windows 8 Pro x64, Windows 8 x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Enterprise, Windows Vista Enterprise x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
RAID levels	0, 1, 10, JBOD
Supported storage drive interfaces	IDE, SATA II, SATA III
Parallel processing technology support	-
Cables included	SATA
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
BIOS type	AMI
ACPI version	1.1
BIOS memory size	16 Mbit

Weight and Dimensions

Width	- mm
