ASROCK 980DE3/U3S3 Quick Installation Guide

120
ASRock 980DE3/U3S3 Motherboard
日本語
赤い縞模様の側とピン 1

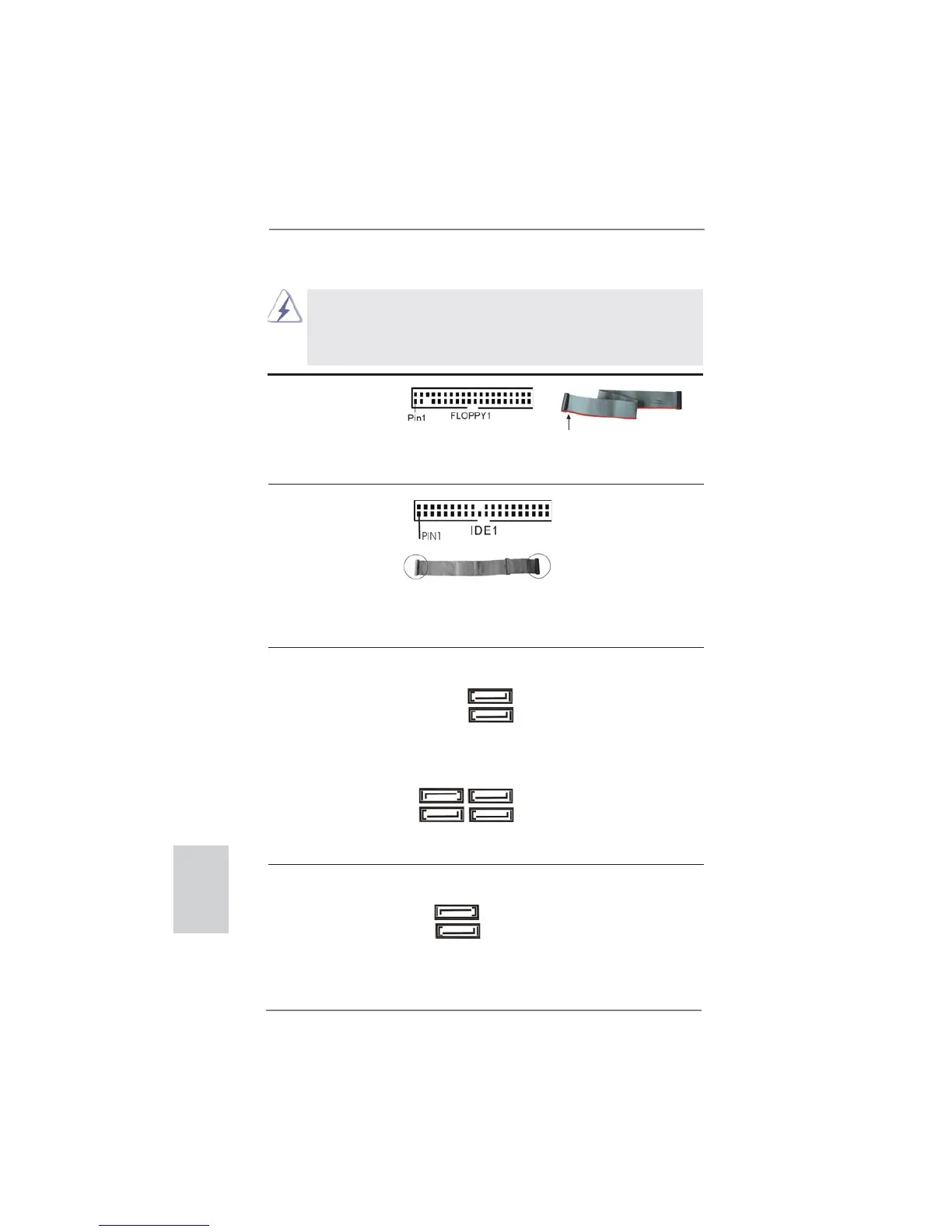

1.4 オンボードのヘッダとコネクタ類
FDD コネクタ
(33 ピン FLOPPY1)
ページ 2 アイテム 27 参照
注意 : ケーブルの赤い縞模様の側がコネクタのピン 1 側に接続されていることを確認してください。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATAII コネクタ これら 6 本のシリアル ATAII
SATAII_1 (PORT 0):
(SATAII）コネクタは内蔵スト
ページ 2, アイテム 20 を参照
レーデバイスに使用する SATA
SATAII_2 (PORT 1):
データケーブルに対応していま
ページ 2, アイテム 19 を参照
す。現在の SATAII インタフェー
SATAII_3 (PORT 2):
スの最大データ転送速度は
ページ 2, アイテム 18 を参照
3.0 Gb/s です。
SATAII_4 (PORT 3):
ページ 2, アイテム 17 を参照
SATAII_5 (PORT 4):
ページ 2, アイテム 16 を参照
SATAII_6 (PORT 5):
ページ 2, アイテム 15 を参照
シリアル ATA3 コネクタ これら 2 本のシリアル ATA3
SATA3_1 (PORT 6):
(SATA3）コネクタは内蔵スト
ページ 2, アイテム 11 を参照
レーデバイスに使用する SATA
SATA3_2 (PORT 7):
データケーブルに対応していま
ページ 2, アイテム 9 を参照
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
プライマリ IDE コネクタ(黒)
(39 ピン IDE1)
ページ 2, アイテム 36 を参照
コネクタの青色の端子を
マザーボードに。
80- コンダクタ ATA 66/100/133 ケーブル
注意 : 詳細については、IDE デバイスベンダーの指示を参照してください。
黒色の端子を IDE デバ
イスに接続してください。
SATAII_1 SATAII_3
(PORT 0) (PORT 2)
SATAII_2 SATAII_4
(PORT 1) (PORT 3)
SATAII_5
(PORT 4)
SATAII_6
(PORT 5)
SATA3_1
(PORT 6)
SATA3_2
(PORT 7)

ASROCK 980DE3/U3S3 Specifications

General

Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	800, 1066, 1333, 1600, 1866 MHz
System bus rate	5.2 GT/s
Processor socket	Socket AM3+
Processor manufacturer	AMD
Compatible processor series	AMD Phenom II X2, AMD Phenom II X3, AMD Phenom II X4, AMD Phenom II X6
Processor thermal power (max)	140 W
Maximum number of SMP processors	1
Processor system buses supported	2600 MHz
USB 2.0 connectors	3
Number of SATA II connectors	6
Number of SATA III connectors	2
eSATA ports quantity	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Cooling type	Passive
Certification	FCC, CE, WHQL, ErP/EuP
Component for	PC
Motherboard chipset	AMD 760G
Audio output channels	5.1 channels
Motherboard form factor	ATX
Motherboard southbridge	AMD SB710
Windows operating systems supported	Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64, Windows 7 Ultimate, Windows 7 Ultimate x64, Windows 8, Windows 8 Enterprise, Windows 8 Enterprise x64, Windows 8 Pro, Windows 8 Pro x64, Windows 8 x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Enterprise, Windows Vista Enterprise x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
RAID levels	0, 1, 10, JBOD
Supported storage drive interfaces	IDE, SATA II, SATA III
Parallel processing technology support	-
Cables included	SATA
LAN controller	Realtek RTL8111E
Ethernet interface type	Gigabit Ethernet
BIOS type	AMI
ACPI version	1.1
BIOS memory size	16 Mbit

Weight and Dimensions

Width	- mm
