ASRock 980DE3/U3S3 Motherboard
Français

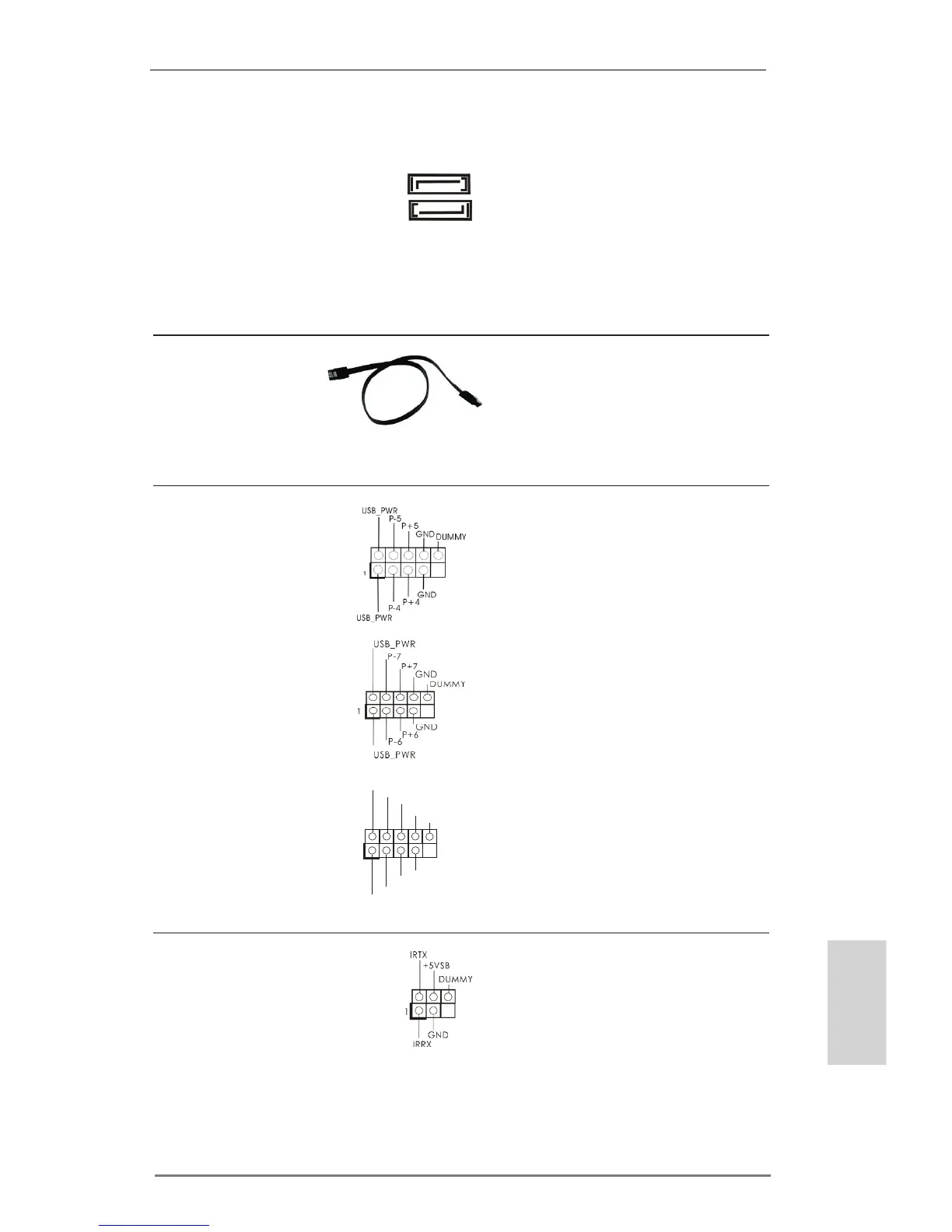

En-tête USB 2.0 A côté des quatre ports USB
(USB4_5 br.9)
2.0 par défaut sur le panneau
(voir p.2 No. 22)
E/S, il y a troi embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
(USB6_7 br.9)
2.0.
(voir p.2 No. 21)
(USB8_9 br.9)
(voir p.2 No. 23)
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
SATA3 ou au connecteur SATA3
sur la carte mere.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATA3_1 (PORT 6): voir p.2 No. 11)
ATA3 (SATA3) prennent en
(SATAII_2 (PORT 7): voir p.2 No. 9)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
SATA3_1
(PORT 6)
SATA3_2
(PORT 7)
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5)
infrarouge optionnel de
(voir p.2 No. 31)
transfert et de réception sans
l.
