ASROCK A55M-VS Quick Installation Guide

149
ASRock A55M-VS Motherboard
繁體中文

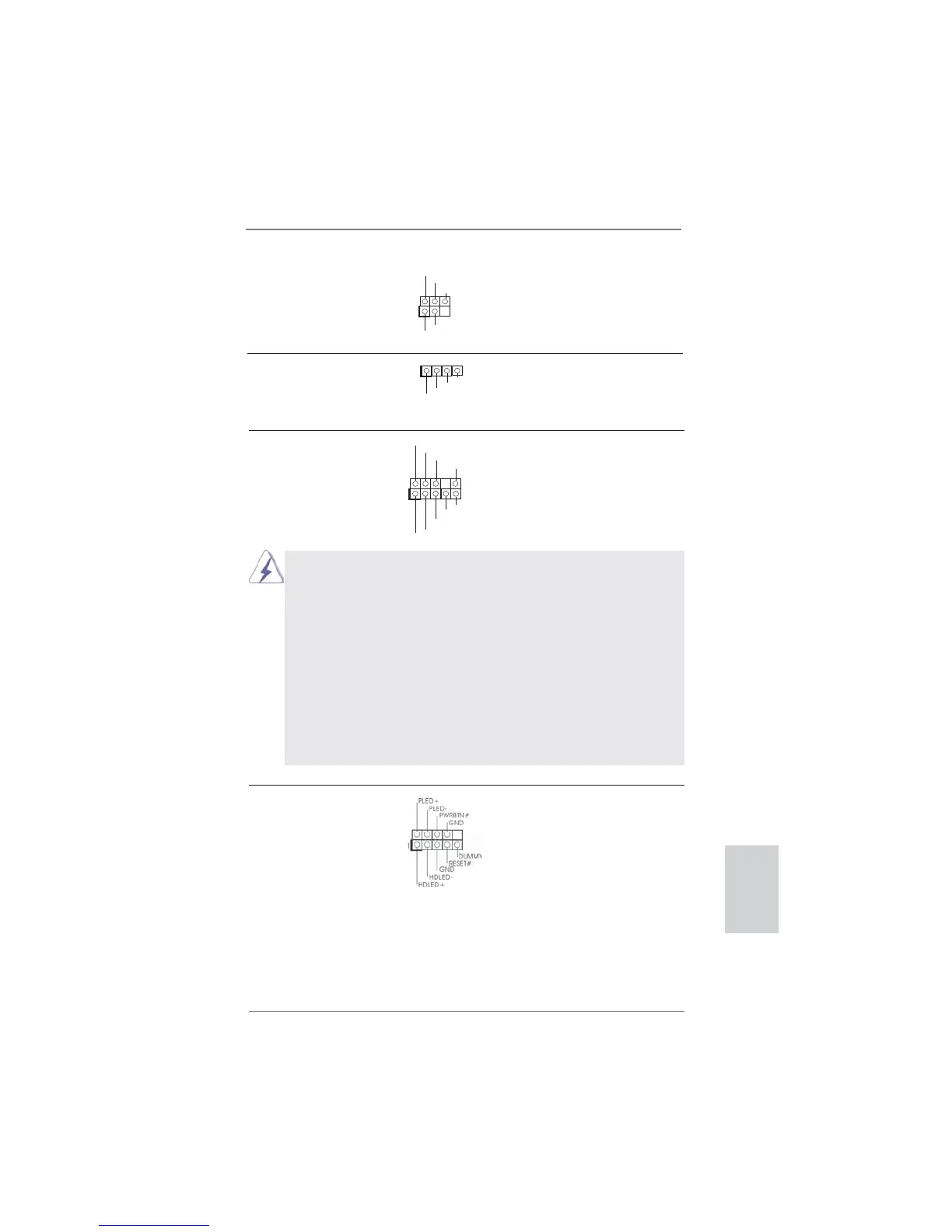

紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
(見第2頁第16項)
外線。
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
(見第2頁第19項)
系統面板接頭 可接各種不同燈，電源開關及
(9 針 PANEL1)
重啟鍵等各種連線。
(見第2頁第15項)
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
(見第2頁第25項)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IR TX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IR TX
GND
IRRX
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC＇97音效面板。
E. 開啟前置麥克風。
在 Windows
®
XP / XP 64 位元作業系統中 :
選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。
在 Windows
®
7 / 7 64 位元 / Vista
TM
/ Vista
TM
64 位元作業系統中 :
在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。
