En-tête USB 2.0 A côté des quatre ports USB
(USB6_7 br.9)
2.0 par défaut sur le panneau
(voir p.2 No. 18)
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
(USB8_9 br.9)
2.0.
(voir p.2 No. 20)
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA_1: voir p.2 No. 12)
ATA2 (SATA2) prennent en
(SATA_2: voir p.2 No. 13)
charge les câbles SATA pour
(SATA_3 voir p.2 No. 11)
les périphériques de stockage
(SATA_4 voir p.2 No. 10)
internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.

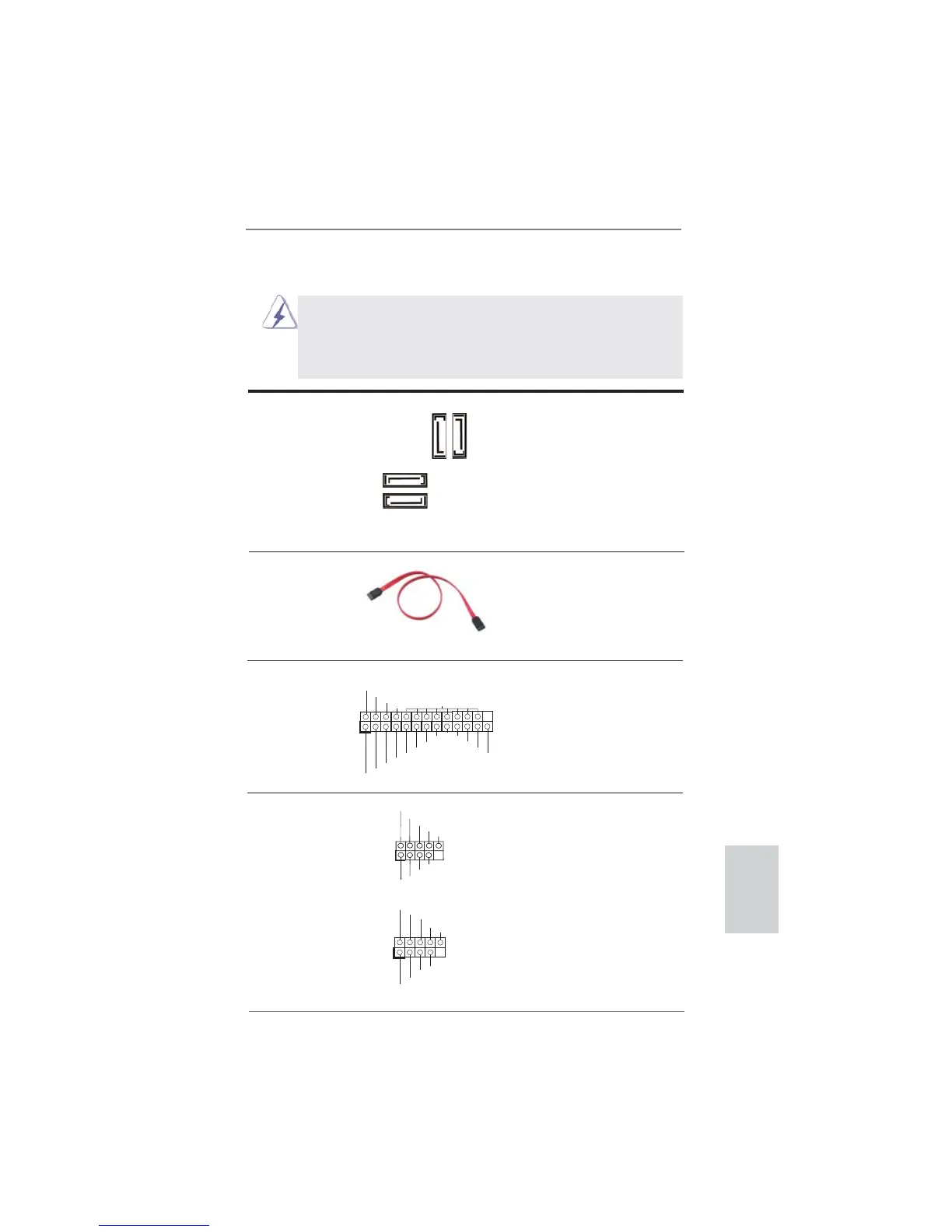

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
1
AFD#
ERROR#
PINIT#
GND
SLIN #
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Embase de port d’impression AIl s’agit d’une interface pour le
(LPT1 25 broches)
câble du port d’impression, qui
(voir p.2 No. 17)
permet le raccordement
pratique de périphériques
d’impression.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
ou au connecteur SATAII sur la
carte mere.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
P-7
P+7
GND
DUMMY
USB_PWR
USB_PWR
P-6
P+6
GND
1
SATA_1
SATA_2
SATA_3
SATA_4
