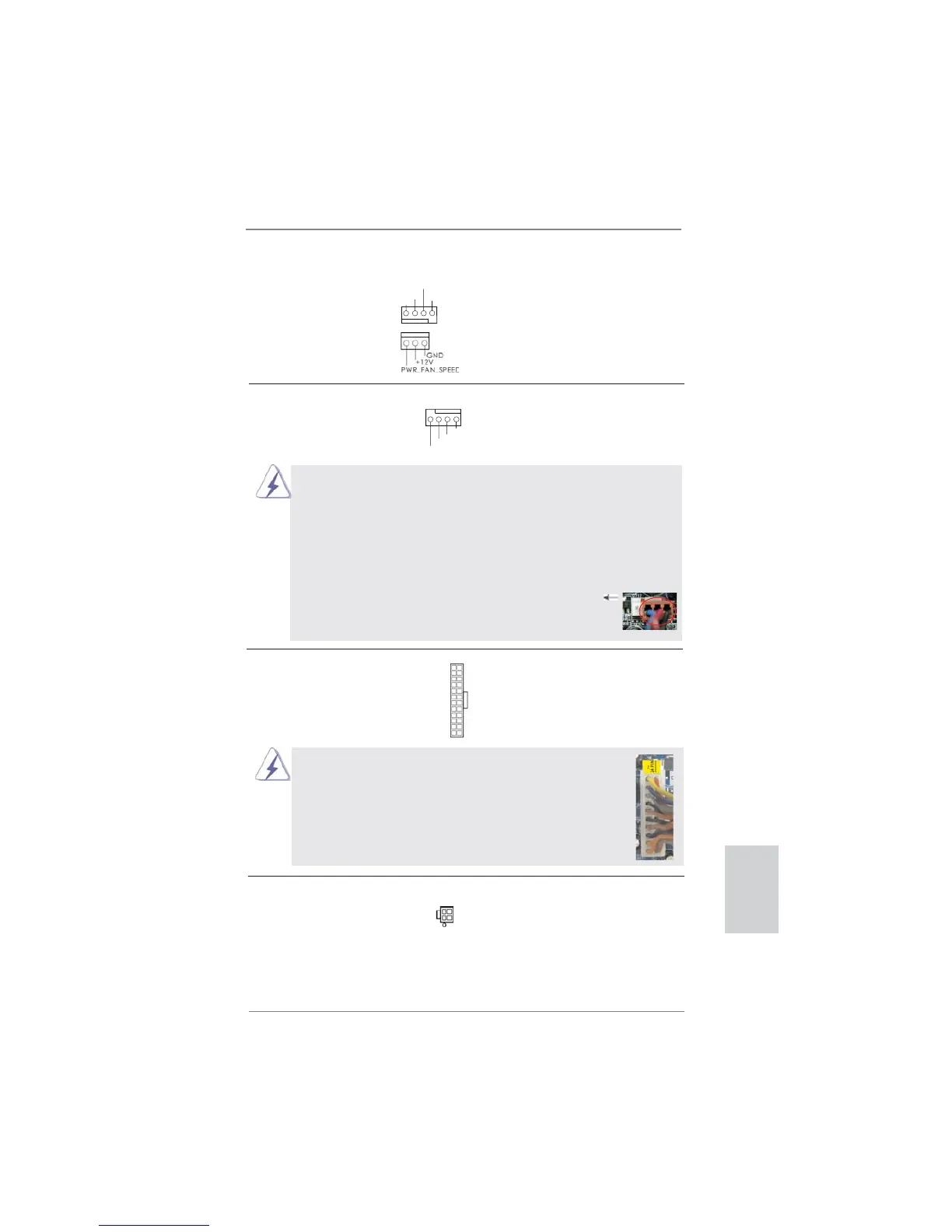

91
ASRock A55M-VS Motherboard
Подключите кабели вентилятора
к соединителям и присоедините
черный шнур к штырю
заземления.
Chassis и Power Fan-соединители
(4-контактный CHA_FAN1)
(см. стр. 2, п. 8)
(3-контактный PWR_FAN1)
(см. стр. 2, п. 2)
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1)
так, чтобы черный провод
(см. стр. 2, п. 3)
соответствовал контакту земли.
Русский
Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1)
кабель питания ATX.
(см. стр. 2, п. 7)
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
Данная материнская плата поддерживает вентиляторы процессора
с 4-контактным разъемом (функция тихого режима вентилятора),
однако вентиляторы с 3-контактным разъемом также будут успешно
работать, хотя функция управления скоростью вращения
вентилятора окажется недоступной. Если вы хотите подключить
вентилятор процессора с 3-контактным разъемом к разъему
вентилятора процессора на данной материнской плате,
для этого
следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
12
1
24
13
12
1
24
13
Колодка питания 12V-ATX Обратите внимание, что к этому
(4-контактный ATX12V1)
разъему необходимо
(см. стр. 2, п. 1)
подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
