51
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Italiano

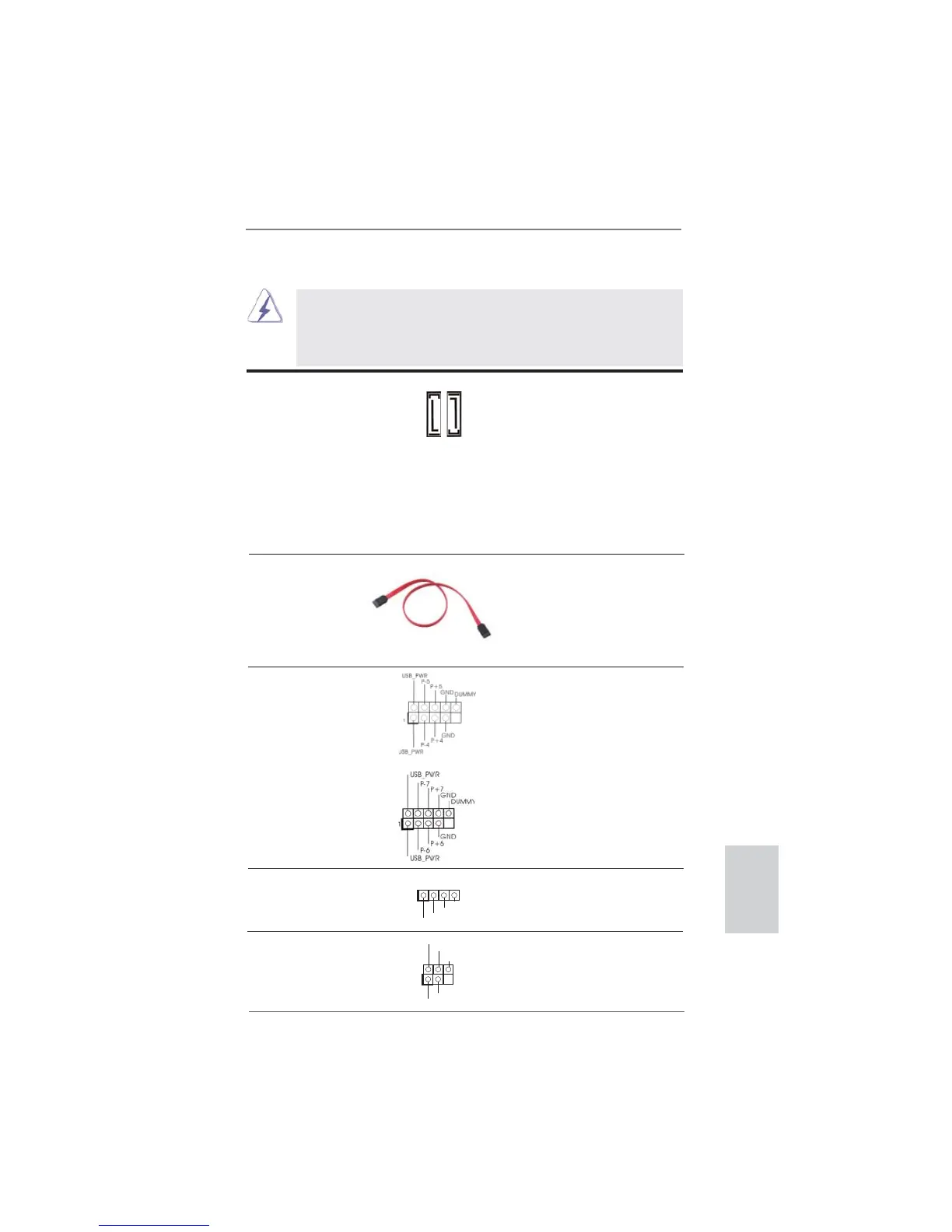

Connettori Serial ATAII Questi due connettori Serial
(SATAII_1: vedi p.2 o 3 Nr. 14)
ATAII (SATAII) supportano cavi
(SATAII_2: vedi p.2 o 3 Nr. 6)
dati SATA per dispositivi di
immagazzinamento interni.
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
Collettore USB 2.0 Oltre alle porte USB 2.0
(9-pin USB4_5)
predefi nite nel pannello I/O, la
(vedi p.2 o 3 Nr. 13)
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB6_7)
(vedi p.2 o 3 Nr. 7)
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional
(vedi p.2 o 3 Nr. 8)
per la trasmissione e la
ricezione senza fi li.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
1
ATX+5VSB
IRTX
GND
IRRX
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 o 3 Nr. 10)
ricevitore remoto.
