62
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Español

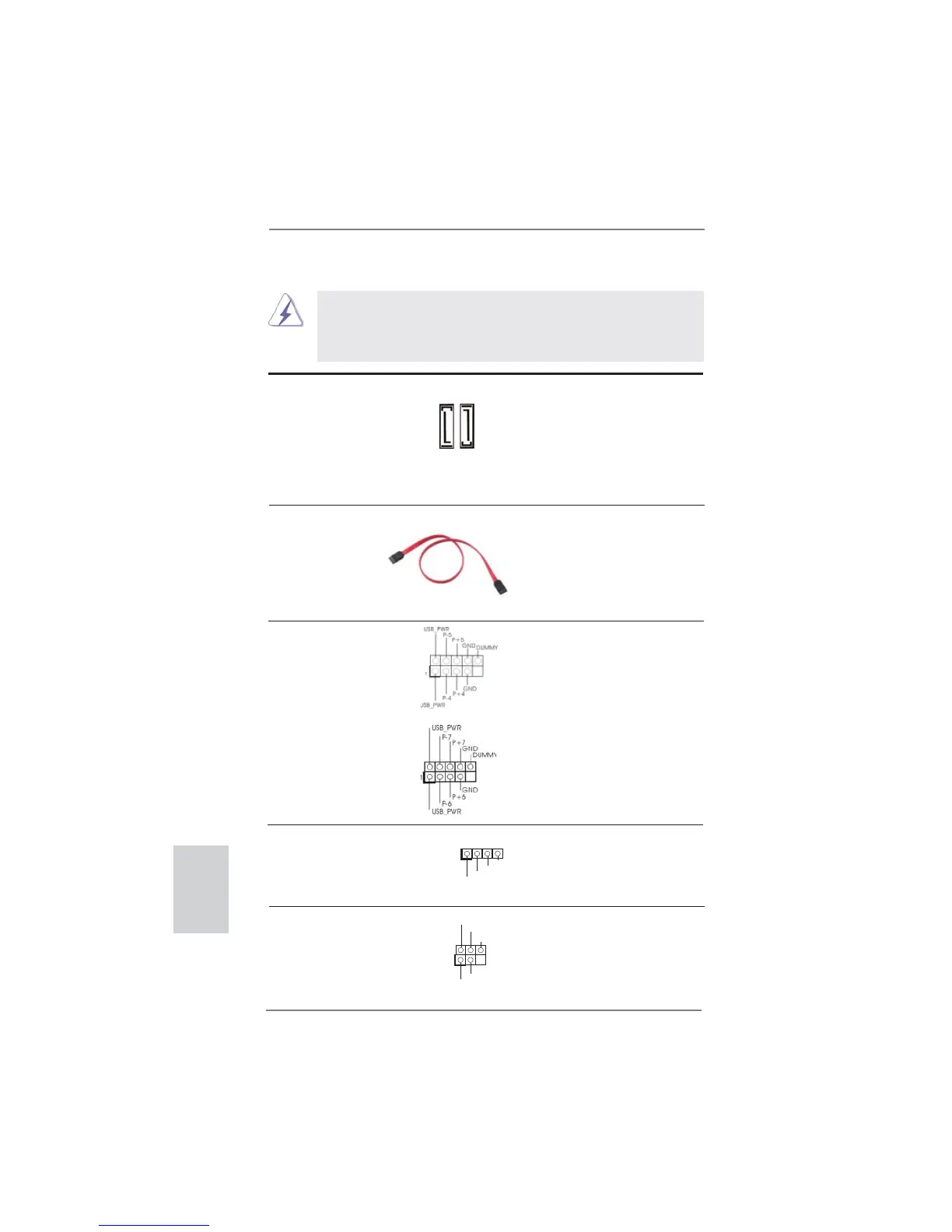

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATAII Estas dos conexiones de
(SATAII_1: vea p.2 o 3, N. 14)
serie ATAII (SATAII) admiten
(SATAII_2: vea p.2 o 3, N. 6)
cables SATA para dispositivos
de almacenamiento internos.
La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Cabezal USB 2.0 Además de puertos
(9-pin USB4_5)
USB 2.0 predeterminados en el
(vea p.2 o 3, N. 13)
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB6_7)
admite dos puertos USB 2.0.
(vea p.2 o 3, N. 7)
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1)
módulo infrarrojos de
(vea p.2 o 3, N. 8)
transmisión y recepción
wireless opcional.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
1
ATX+5VSB
IRTX
GND
IRRX
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1)
receptor remoto.
(vea p.2 o 3, N. 10)
