97
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Türkçe

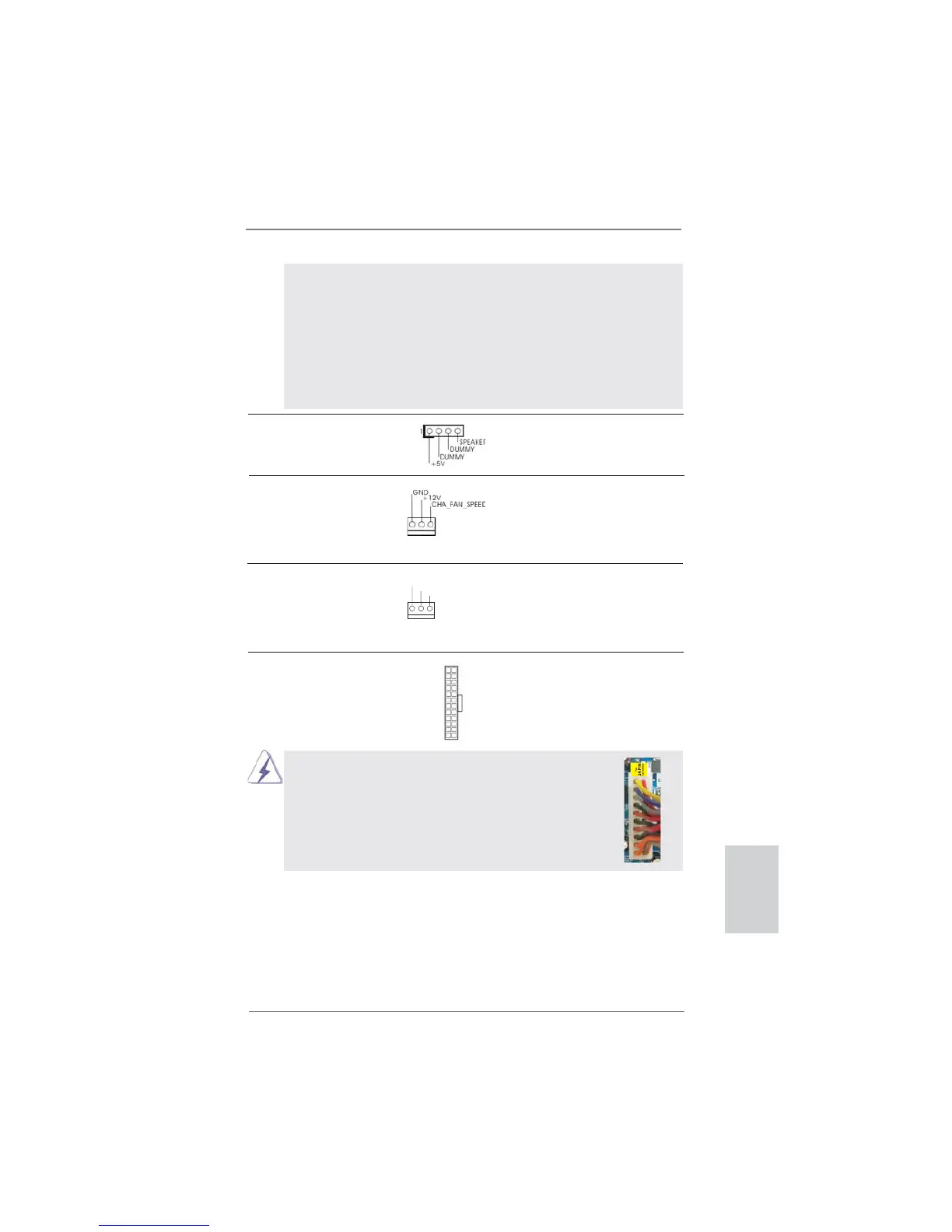

CPU Fan Konektörü Lütfen fan kablolarını CPU
(3-pinli CPU_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 veya 3 No. 1)
ve siyah kabloyu toprak pinine
bağlayın.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 veya 3 No. 12)
Kasa Fan Konektörü Lütfen kasa fan kablolarını
(3-pinli CHA_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 veya 3 No. 3)
ve siyah kabloyu toprak pinine
bağlayın.
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 veya 3 No. 5)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
12
1
24
13
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit
disk veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
GND
+12V
CPU_FAN_SPEED
