ASRock AD2550B-ITX Motherboard
Italiano

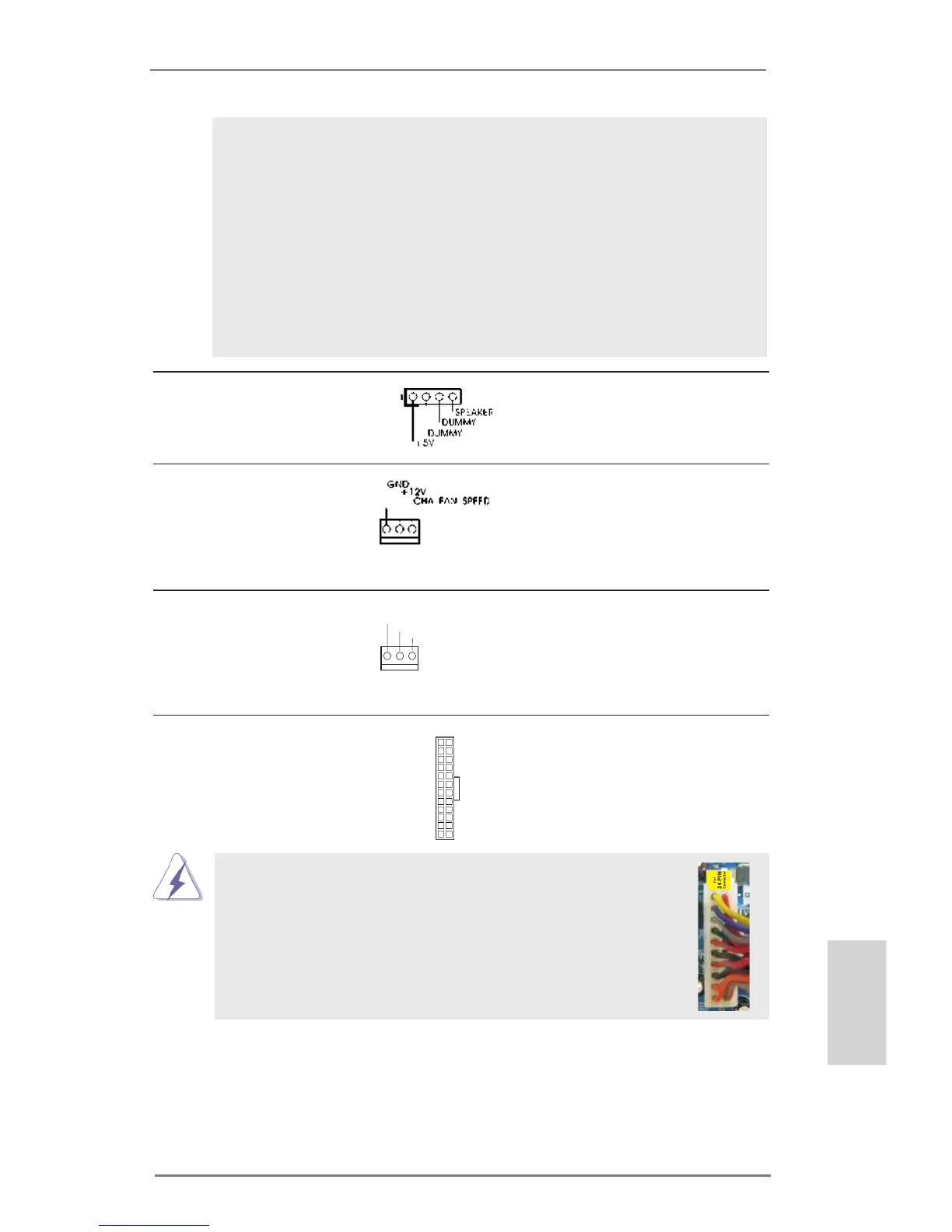

Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1)
questo collettore.
(vedi p.2 Nr. 12)
Connettore ventolina CPU Collegare il cavo della ventolina
(3-pin CPU_FAN1)
CPU a questo connettore e far
(vedi p.2 Nr. 1)
combaciare il lo nero al pin
terra.
Collettori ventola Chassis Collegare i cavi della ventola ai
(3-pin CHA_FAN1)
corrispondenti connettori
(vedi p.2 Nr. 3)
facendo combaciare il cavo
nero col pin di terra.
HDLED (LED attività disco rigido):
Va collegato al LED attività disco rigido del pannello frontale del telaio. Il
LED è acceso quando disco rigido legge e scrive i dati.
Il design del pannello frontale può variare in base ai telai. Il modulo di
un pannello frontale può consistere di: interruttore d’alimentazione,
interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,
casse, eccetera. Quando si collega il modulo del pannello frontale a
questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta
corrispondere in modo appropriato.
Connettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1)
d’alimentazione ATX a questo
(vedi p.2 Nr. 5)
connettore.
12
1
24
13
Installazione dell’alimentatore ATX a 20 pin
Con questa scheda madre, c’è in dotazione un
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
12
1
24
13
GND
+12V
CPU_FAN_S PEED
