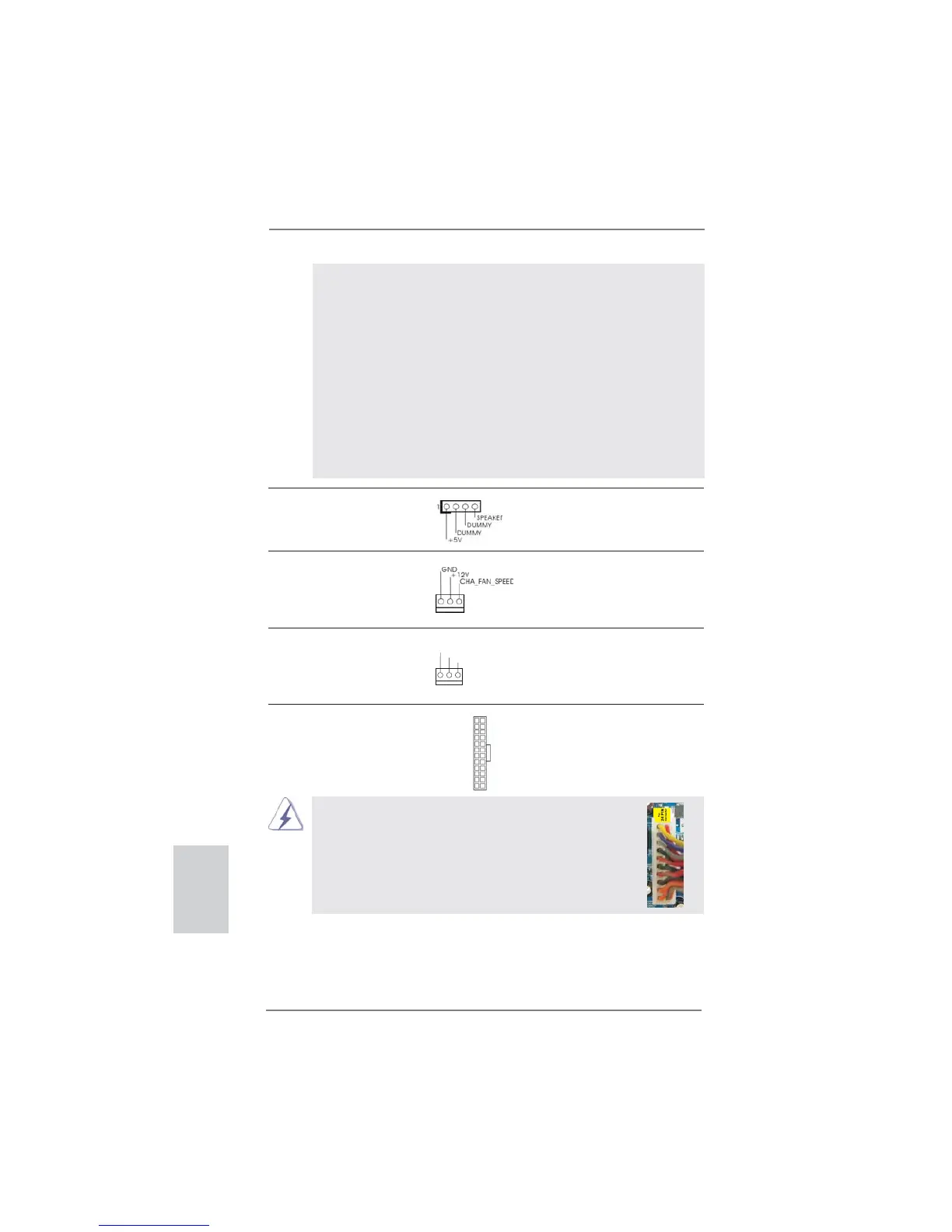

ASROCK AD2700-ITX - Page 120

120
ASRock AD2700-ITX / AD2500-ITX Motherboard
새시 스피커 헤더 새시 스피커를 이 헤더에
(4 핀 SPEAKER 1)
연결하십시오 .
(2 또는 3 페이지 , 14 번 항목 참조 )
섀시 팬 커넥터
(3 핀 CHA_FAN1)
(2 또는 3 페이지 , 5 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결하
고 접지 핀에는 검은색 전선을
연결하십시오 .
CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에
(3 핀 CPU_FAN1)
연결하고 흑색 선을 접지 핀에
(2 또는 3 페이지 , 3 번 항목 참조 )
맞추십시오 .
ATX 전원 헤더 ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1)
연결하십시오 .
(2 또는 3 페이지 , 7 번 항목 참조 )
한 국 어
20 핀 ATX 전원 공급장치 설치
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,
종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이
가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,
Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
12
1
24
13
12
1
24
13
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고
있을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는
LED 가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5)
상태에 있을 때는 LED 가 꺼져 있습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이
브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로
전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커
등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .
GND
+12V
CPU_FAN_SPEED
