ASRock AD2700-ITX / AD2500-ITX Motherboard
簡體中文
Serial ATAII 接口 這裡有兩組 Serial ATAII
(SATAII_1: 見第 2或3頁第16項)
(SATAII) 接口支持 Serial
(SATAII_2: 見第 2或3頁第8項)
(SATA) 數據線作為內部儲存
設置。目前 SATAII 界面理論
上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
(選配)
盤或者主板上的 SATAII 接口。

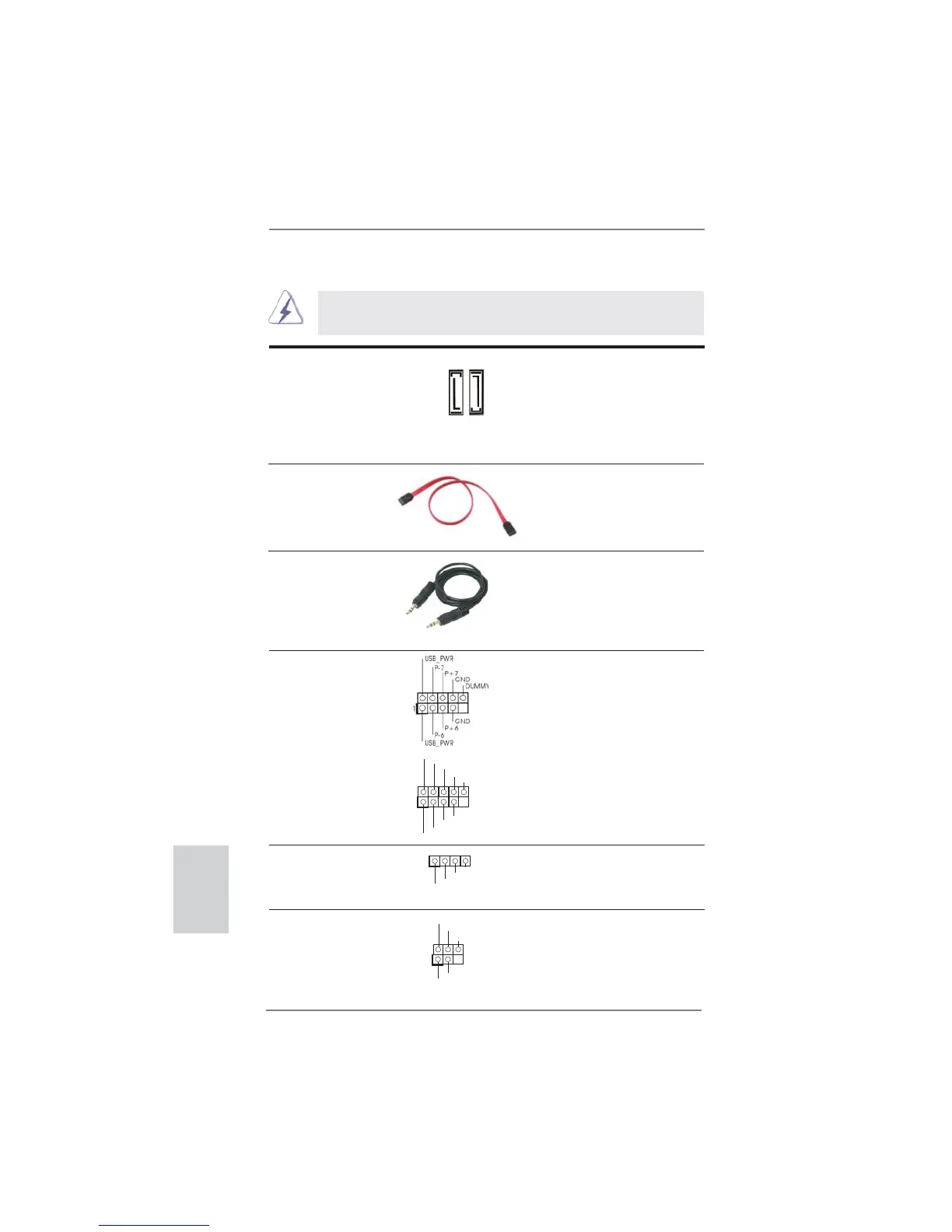

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
(見第2或3頁第15項)
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
(見第2或3頁第9項)
紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
(見第2或3頁第10項)
模塊。
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
1
ATX+5VSB
IRTX
GND
IRRX
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
(見第2或3頁第12項)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
3.5mm 音頻線 3.5mm 音頻線的任一端可以連接
(選配)
到便攜式音頻設備（如 MP3 播放
机和移動電話）或 PC 的線路輸
入端口。
