ASRock AD2700-ITX / AD2500-ITX Motherboard
繁體中文

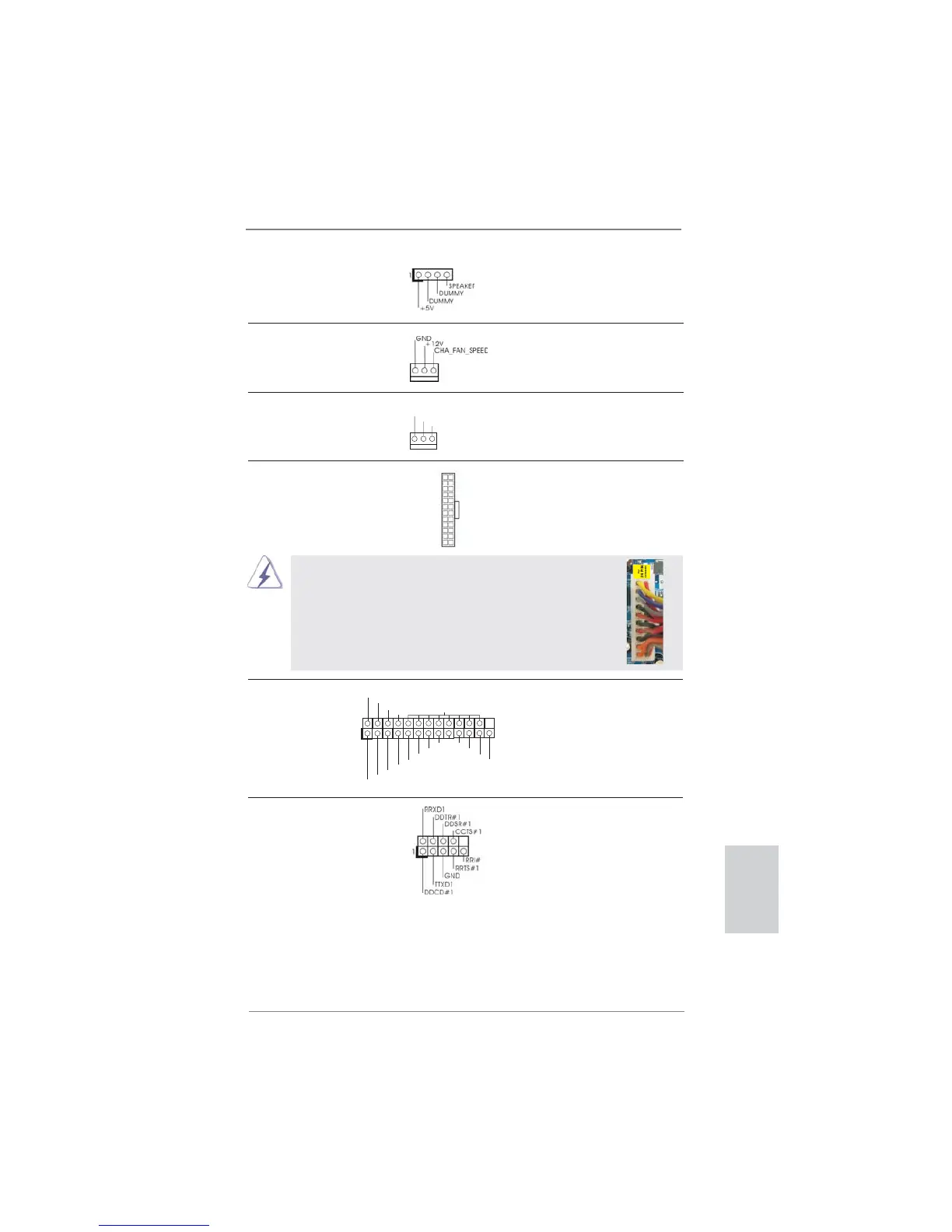

CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(3 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2或3頁第3項)
相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2或3頁第7項)
12
1
24
13
機箱風扇接頭 請將風扇連接線接到這個接
(3 針 CHA_FAN1)
頭，並讓黑線與接地的針腳
(見第2或3頁第5項)
相接。
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
GND
+12V
CPU_FAN_SPEED
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
(見第2或3頁第14項)
印表機接針 這是一個連接印表機的接
(25 針 LPT1)
口，方便您連接印表機設
(見第2或3頁第1項)
備。
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1)
列埠的裝置。
(見第2或3頁第2項)
