61
ASRock AD2700-ITX / AD2500-ITX Motherboard
Italiano

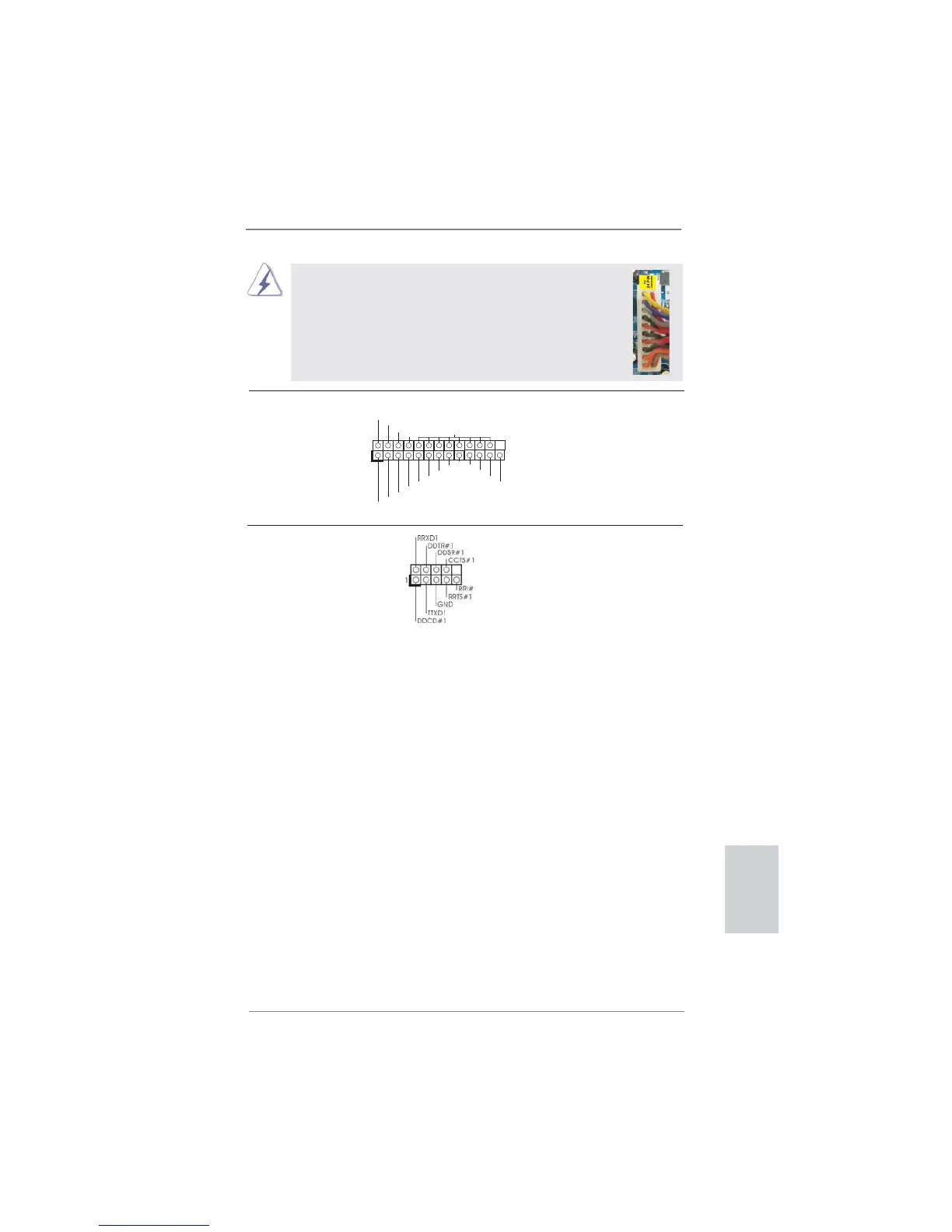

Collettore porta COM Questo collettore porta COM è
(9-pin COM1)
utilizzato per supportare il
(vedi p.2 o 3 Nr. 2)
modulo porta COM.
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin)
cavo porta stampante che
(vedi p.2 o 3 Nr. 1)
consente di collegare, con
comodità, dispositivi di stampa.
Installazione dell’alimentatore ATX a 20 pin
Con questa scheda madre, c’è in dotazione un
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
12
1
24
13
To Next Page
