ASROCK AD2700-ITX - Page 85

85
ASRock AD2700-ITX / AD2500-ITX Motherboard
Русский

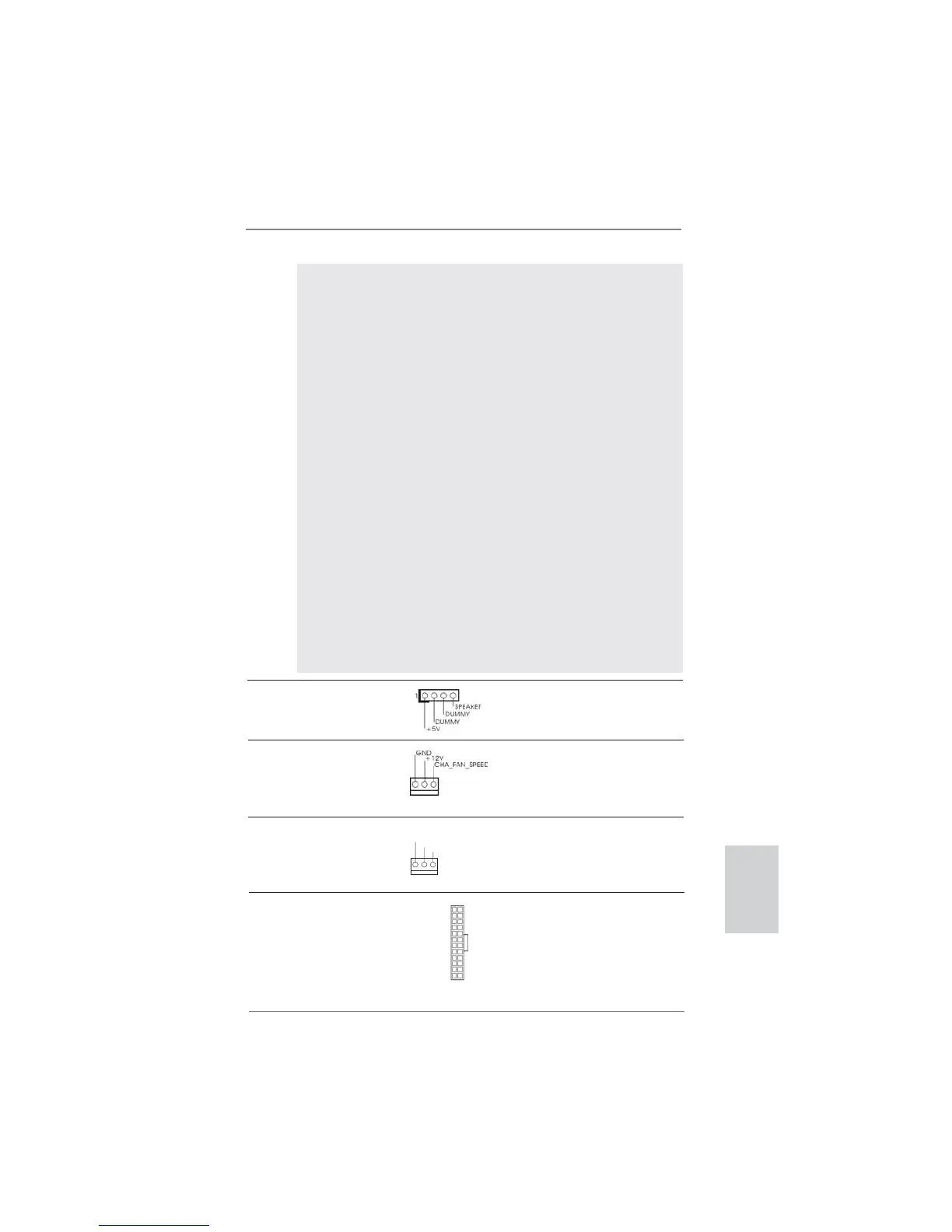

Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1)
кабель от динамика на корпусе
(см. стр. 2 или 3, п. 14)
компьютера.
Подключите кабели вентилятора
к соединителям и присоедините
черный шнур к штырю
заземления.
Chassis Fan-соединители
(3-контактный CHA_FAN1)
(см. стр. 2 или 3, п. 5)
PWRBTN (кнопка питания):
Подключите к этим контактам кнопку питания на передней панели
корпуса. Способ выключения системы с помощью кнопки питания
можно настроить.
RESET (кнопка сброса):
Подключите к этим контактам кнопку сброса на передней панели
корпуса. Нажмите кнопку сброса для перезагрузки компьютера,
если компьютер «завис» и нормальную перезагрузку выполнить
не
удается.
PLED (индикатор питания системы):
Подключите к этим контактам индикатор состояния питания на
передней панели корпуса. Этот индикатор светится, когда система
работает. Индикатор мигает, когда система находится в режиме
ожидания S1. Этот индикатор не светится, когда система находится
в режиме ожидания S3 или S4, либо выключена (S5).
HDLED (индикатор активности жесткого диска
):
Подключите к этим контактам индикатор активности жесткого диска
на передней панели корпуса. Этот индикатор светится, когда
осуществляется считывание или запись данных на жестком диске.
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора
активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(3-контактный CPU_FAN1)
так, чтобы черный провод
(см. стр. 2 или 3, п. 3)
соответствовал контакту земли.
GND
+12V
CPU_FAN_SPEED
Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1)
кабель питания ATX.
(см. стр. 2 или 3, п. 7)
12
1
24
13
