95
ASRock AD2700-ITX / AD2500-ITX Motherboard
Português
Cabezal USB 2.0 Além das portas USB
(USB6_7 de 9 pinos)
2.0 por defeito no painel de
(veja a folha 2 ou 3, No. 15)
entrada/saída, há dois
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar dois portas USB
(USB8_9 de 9 pinos)
2.0.
(veja a folha 2 ou 3, No. 9)

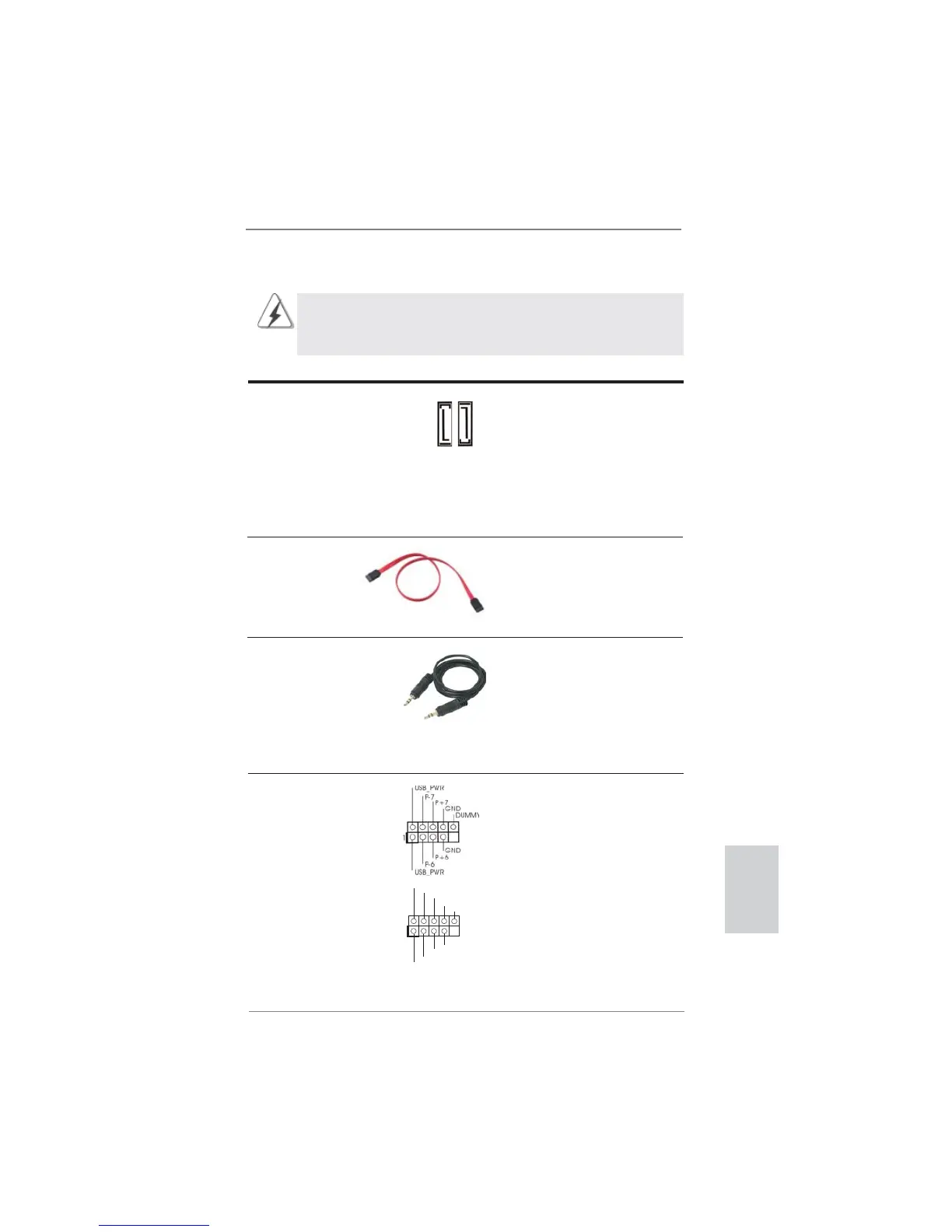

1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conector Figura Descrição
Conectores ATAII Serial Estes dois conectores Serial
(SATAII_1: veja a folha 2 ou 3, No. 16)
ATA (SATAII) suportam
(SATAII_2: veja a folha 2 ou 3, No. 8)
unidades de disco rígido SATA
ou SATAII como dispositivos de
armazenamento internos. A
atual interface SATAII permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional)
conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
SATAII_2
SATAII_1
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Cabo de Áudio de 3,5 mm Qualquer um dos conectores
(opcional)
do cabo de áudio de 3,5 mm
pode ser conectado a
dispositivos de áudio portáteis,
como leitores de MP3 e
telemóveis, ou a porta de
entrada de linha de um PC.
